未確定:候補が14型番あります。

GHコネクタ(圧着・嵌合タイプ)

  • コネクタ形状
    角型
  • 許容電流 (A)
    AC/DC1
  • 許容電圧 (V)
    AC/DC50
  • 保護機能(耐環境性)
  • 適用電線範囲 (AWG)
    #30~26

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
  • メーカー荷姿リール品の商品につきましてリール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。ご了承の程お願い申し上げます。
    こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
未確定:候補が14型番あります。
    数量:

    型番リスト

    表示件数
    関連

    コネクタシリーズ頭文字

    G・H・I

    S・T・U

    適用ピン・コンタクト

    極数

    用途

    電線接続方法

    接続方向

    代表規格

    商品分類

    仕様

    ピッチ

    (mm)

    製品形態

    特価品

    その他規格

    RoHS?最小発注数量
    G・H・I
    GH
    -
    メス
    2
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    3
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    4
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    5
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    6
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    8
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    9
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    10
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    11
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    12
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    13
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    14
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    G・H・I
    GH
    -
    メス
    15
    ケーブル接続
    -
    ストレート
    UL
    ハウジング
    -
    ナチュラル(白)
    1.25
    -
    対象外
    UL94V-0
    10
    10個
    S・T・U
    -
    SH
    メス
    -
    ケーブル接続
    -
    -
    -
    コンタクト
    -
    -
    -
    -
    対象外
    -
    10
    35000個
    通常単価(税別) (税込単価)
    通常出荷日
    59
    ( 65 )
    在庫品1日目当日出荷可能
    61
    ( 67 )
    在庫品1日目当日出荷可能
    62
    ( 68 )
    在庫品1日目当日出荷可能
    6444
    ( 48 )
    在庫品1日目当日出荷可能
    6552
    ( 57 )
    在庫品1日目当日出荷可能
    67
    ( 74 )
    在庫品1日目当日出荷可能
    68
    ( 75 )
    在庫品1日目当日出荷可能
    6955
    ( 61 )
    在庫品1日目当日出荷可能
    7052
    ( 57 )
    在庫品1日目当日出荷可能
    7049
    ( 54 )
    在庫品1日目当日出荷可能
    74
    ( 81 )
    在庫品1日目当日出荷可能
    7742
    ( 46 )
    在庫品1日目当日出荷可能
    8044
    ( 48 )
    在庫品1日目当日出荷可能
    4
    ( 4 )
    9日目

    詳細情報

    基本情報

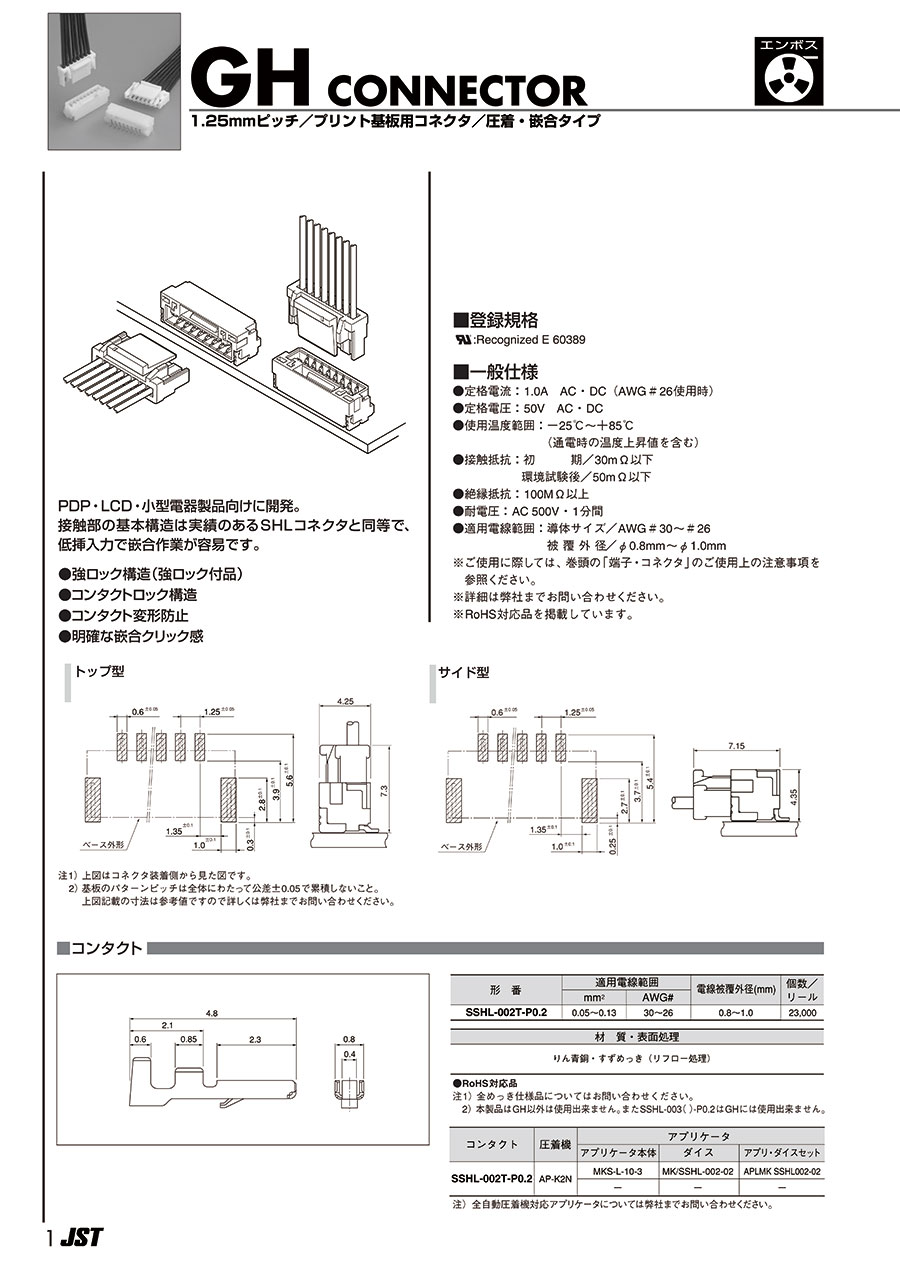

    PDP・LCD・小型電器製品向けに開発。
    接触部の基本構造は実績のあるSHLコネクタと同等で、低挿入力で嵌合作業が容易です。
    【特長】
    ・強ロック構造(強ロック付品)。
    ・コンタクトロック構造。
    ・コンタクト変形防止。
    ・明確な嵌合クリック感。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
      国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
      対象商品はこちら
       *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
       *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
       *型式末尾が「-R6」の商品のみ対象となります。
    • メーカー荷姿リール品の商品につきましてリール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。ご了承の程お願い申し上げます。
      こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    GHコネクタ(圧着・嵌合タイプ)のレビュー
    4.6平均満足度:4.69件のレビュー
    ハーネス製作
    5
    満足度:5.0
    急ぎで必要でしたので購入させていただきました。 小ロットから購入できるので助かります。
    0人が参考にしています。
    治具用
    5
    満足度:5.0
    製品の検査用に少数購入できたので助かりました。 JSTは入手が困難なので有難いです。
    0人が参考にしています。
    基板同士の信号結線用途
    5
    満足度:5.0
    客先指定で今回初めてBM10Bを使用しました。 勘合がしっかりしていて、十分に小型なので使いやすいコネクタです。今後、自...もっと読む
    0人が参考にしています。
    筐体制作
    5
    満足度:5.0
    単品から購入できるので、緊急時に非常に重宝しています。また利用させて頂きます。
    0人が参考にしています。
    自社開発のセンサーの接続に
    3
    満足度:3.0
    大きさがちょうど良く、試作の際は自社で組み立てをしています。ツールが入手しやすく、量産の時にはケーブルを他社に依頼してい...もっと読む
