ELコネクタ（中継接続用コネクタ）【10～100個入り】

Name: ELコネクタ（中継接続用コネクタ）【10～100個入り】
Brand: 日本圧着端子製造
SKU: 222000496645
Rating: 4.5 (16 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（16件）

この商品のFAQをみる（2件）

通常単価(税別): 480円～2,812円特別価格

税込単価: 528円～3,093円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

XAコネクタ（中継接続用コネクタ）

4.6

通常価格(税別)： 6円 (税込価格：7円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

SMコネクタ（中継接続用コネクタ）

4.2

通常価格(税別)： 11円 (税込価格：12円)

通常出荷日：在庫品1日目

4.5mmピッチ中継接続用ナイロンコネクタ。【特長】・定格電流：MAX 10...

詳細情報を確認する

コネクタ形状
角型
コネクタシリーズ頭文字
D・E・F
D・E・F
EL
用途
ケーブル接続
許容電圧 (V)
AC／DC300
電線接続方法
圧着
接続方向
ストレート
保護機能(耐環境性)
無
代表規格
UL / TUV / CSA
その他規格
PSE準拠

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が20型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

コンタクトのハウジングへの挿入が容易なコネクタ

ELコネクタ。

4.5mmピッチ中継接続用コネクタ。

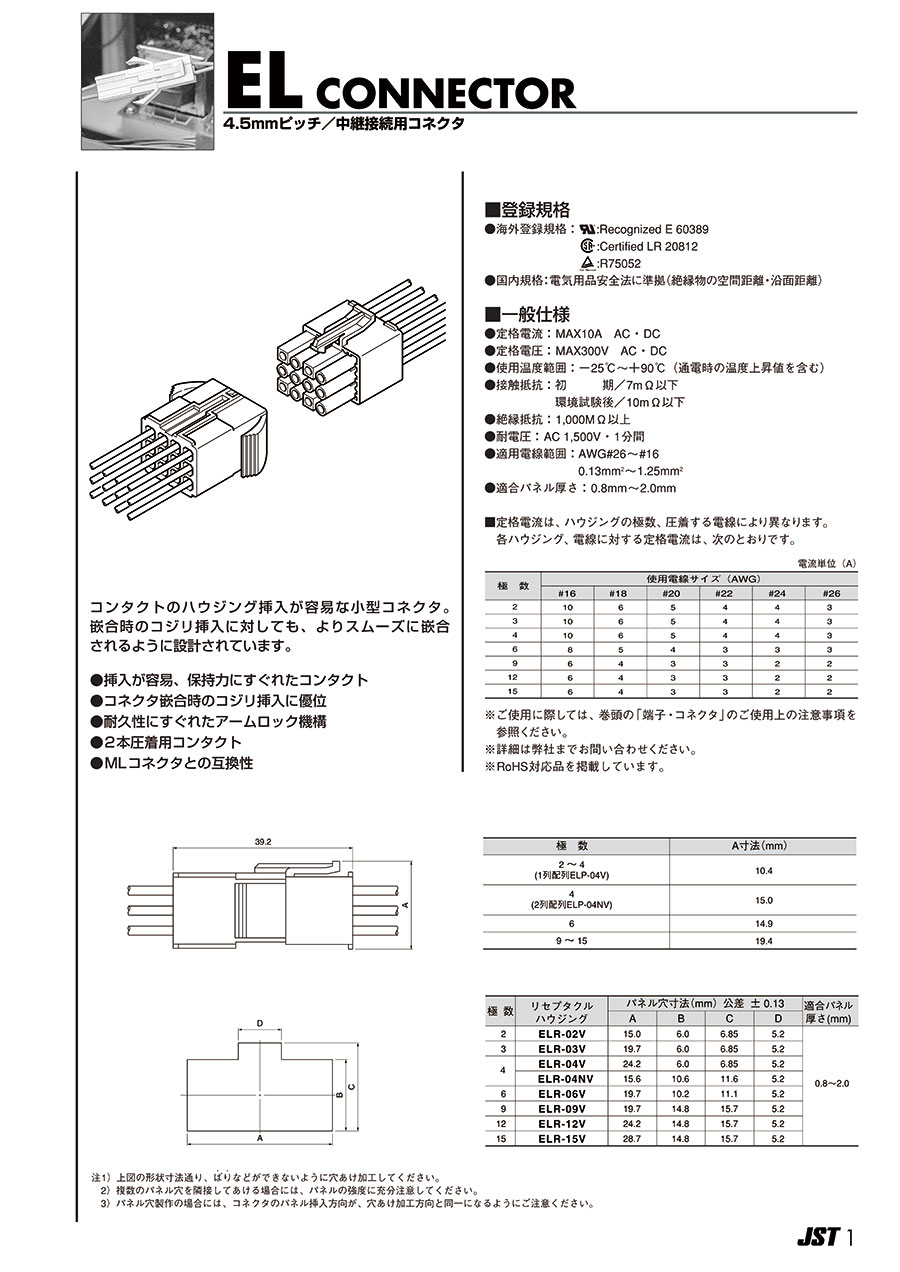

外形図

パネル穴の外形図。

極数	リセプタクルハウジング	パネル穴寸法(mm)公差±0.13				適合パネル厚さ(mm)
極数	リセプタクルハウジング	A	B	C	D	適合パネル厚さ(mm)
2	ELR-02V	15.0	6.0	6.85	5.2	0.8～2.0
3	ELR-03V	19.7	6.0	6.85	5.2
4	ELR-04V	24.2	6.0	6.85	5.2
4	ELR-04NV	15.6	10.6	11.6	5.2
6	ELR-06V	19.7	10.2	11.1	5.2
9	ELR-09V	19.7	14.8	15.7	5.2
12	ELR-12V	24.2	14.8	15.7	5.2
15	ELR-15V	28.7	14.8	15.7	5.2

※ 上図の形状寸法通り、ばりなどができないように穴あけ加工をしてください。
※ 複数のパネル穴を隣接してあける場合には、パネルの強度に充分注意してください。
※ パネル穴製作の場合にはコネクタのパネル挿入方向が穴あけ加工方向と同一になるように注意してください。

ハウジング穴番号

リセプタクルハウジング

プラグハウジング

開発秘話

JSTのL、MLコネクタの流れをくむ改良品です。L、MLコネクタは、箱型の穴に丸型コンタクトが入っており、引き回しでコンタクトが動いて、突き当りの問題があったため、ELコネクタは、丸型穴に丸型端子が入る構造にしました。パネルロックも採用し、洗濯機など白物市場で多数採用されています。

型番リスト

表示件数

型番

適用ピン・コンタクト

極数

許容電流

(A)

商品分類

仕様

特長

色

ピッチ

(mm)

適用電線範囲

(AWG)

トラスココード

RoHS?

最小発注数量

メス	2	AC／DC10	プラグハウジング	ソケットコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7884	10	1パック 50個入り
メス	3	AC／DC10	プラグハウジング	ソケットコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7892	10	1パック 50個入り
メス	4	AC／DC10	プラグハウジング	ソケットコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7906	10	1パック 10個入り
メス	6	AC／DC8	プラグハウジング	ソケットコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7914	10	1パック 50個入り
メス	9	AC／DC6	プラグハウジング	ソケットコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7922	10	1パック 10個入り
メス	12	AC／DC6	プラグハウジング	ソケットコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7931	10	1パック 50個入り
メス	15	AC／DC6	プラグハウジング	ソケットコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7949	10	1パック 50個入り
オス	2	AC／DC10	リセプタクルハウジング	ピンコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7957	10	1パック 50個入り
オス	3	AC／DC10	リセプタクルハウジング	ピンコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7965	10	1パック 50個入り
オス	4	AC／DC10	リセプタクルハウジング	ピンコンタクト用／2列配列	パネル取付／宙吊り	白	4.5	-	-	-	1パック 50個入り
オス	4	AC／DC10	リセプタクルハウジング	ピンコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7973	10	1パック 10個入り
オス	6	AC／DC8	リセプタクルハウジング	ピンコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7981	10	1パック 50個入り
オス	9	AC／DC6	リセプタクルハウジング	ピンコンタクト用	パネル取付／宙吊り	白	4.5	-	413-7990	10	1パック 10個入り
オス	12	AC／DC6	リセプタクルハウジング	ピンコンタクト用	パネル取付／宙吊り	白	4.5	-	413-8007	10	1パック 50個入り
オス	15	AC／DC6	リセプタクルハウジング	ピンコンタクト用	パネル取付／宙吊り	白	4.5	-	413-8015	-	1パック 50個入り
メス	-	AC／DC10	コンタクト	材質／表面処理：黄銅品／すずめっき（リフロー処理）	-	-	-	#26～20	413-8121	-	1パック 100個入り
メス	-	AC／DC10	コンタクト	-	-	-	-	#26～20	413-8121	10	1パック 100個入り
メス	-	AC／DC10	コンタクト	-	-	-	-	#20～16	413-8139	10	1パック 100個入り
オス	-	AC／DC10	コンタクト	-	-	-	-	#26～20	413-8147	10	1パック 100個入り
オス	-	AC／DC10	コンタクト	-	-	-	-	#20～16	413-8155	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,158円 ( 1,274円 )	在庫品1日目当日出荷可能
707円 ( 778円 )	在庫品1日目当日出荷可能
1,642円 ( 1,806円 )	在庫品1日目当日出荷可能
894円 ( 983円 )	在庫品1日目当日出荷可能
2,236円 ( 2,460円 )	在庫品1日目当日出荷可能
2,576円 ( 2,834円 )	在庫品1日目当日出荷可能
1,171円 ( 1,288円 )	在庫品1日目当日出荷可能
1,158円 ( 1,274円 )	在庫品1日目当日出荷可能
2,212円 ( 2,433円 )	在庫品1日目当日出荷可能
707円 ( 778円 )	在庫品1日目当日出荷可能
1,642円 ( 1,806円 )	在庫品1日目当日出荷可能
894円 ( 983円 )	在庫品1日目当日出荷可能
2,236円 ( 2,460円 )	在庫品1日目当日出荷可能
2,812円 ( 3,093円 )	在庫品1日目当日出荷可能
480円384円 ( 422円 )	在庫品1日目当日出荷可能
992円 ( 1,091円 )	在庫品1日目当日出荷可能
811円 ( 892円 )	在庫品1日目当日出荷可能
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能
811円 ( 892円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

4.5mmピッチ中継接続用ナイロンコネクタ。
【特長】
・定格電流：MAX 10A（AC・DC）、定格電圧：MAX 300V（AC・DC）。
・適用電線範囲：AWG#26～#16。
・2本圧着用コンタクトは、コンタクトの中に電線を2本入れ、圧着が可能。
・廃番になったMLコネクタとの互換性あり。
・パネルに取り付け可能。
【用途】
・白物家電、遊技機、照明機器の信号用中継接続等に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ELコネクタ　プラグハウジング
日圧(JST)製。<br />コンタクト保持部が長く、嵌合時のコジリ挿入率を低減。<br />1パック50個売り。
ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ELコネクタ（中継接続用コネクタ）のレビュー

4.5平均満足度：4.516件のレビュー

星5
69%
星4
19%
星3
13%
星2
0%
星1
0%

電気配線の延長として使用

満足度：5.02021/02/05

圧着端子で接続しても絶縁処理が必要になるが本品を使えば絶縁処理が不要。さらに施工も簡単で良い。

1人が参考にしています。

制御盤の電源ライン結線

満足度：3.02018/01/22

コネクタの嵌合は少し硬く着脱には苦労する。しかし抜き差しの頻度は極小の為気にはならない、逆にこれぐらい硬い法が安心できる...もっと読む

1人が参考にしています。

機器内部の接続ハーネスのコネクタに使用

満足度：5.02021/08/03

メーカー品コネクタを　Webで簡単オーダーできて即納されたものを即ASSYできた為、とても助かりました。品質はメーカー...もっと読む

0人が参考にしています。

ケーブル配線中継コネクタ

満足度：5.02020/10/30

ケーブル配線の中継用コネクタとして重宝しております。制御盤内、制御盤外を問わず使用できるので大変助かっております。

0人が参考にしています。

顧客製品製造に

満足度：5.02020/07/10

ワンタッチの着脱がができるので便利に使用できる。丈夫にできているので安心感はある。

0人が参考にしています。

16件全て見る

よくあるご質問（FAQ）

QELコネクタと、廃番になったMLコネクタとの嵌合は問題ないでしょうか。

ELコネクタ(ハウジング、コンタクト共にELコネクタ)と、MLコネクタ(ハウジング、コンタクト共にMLコネクタ)の場合は嵌合可能です。(ハウジングがELコネクタ、コンタクトがMLコネクタ等、それぞれシリーズが違う場合は嵌合不可です。)

Qコンタクトを手動工具で圧着したいのですが、該当する手動工具の型番は何ですか？

表をご参照下さい。
