EHコネクタ（プリント基板用コネクタ）【1～100個入り】
- 通常単価(税別)
- 30円～1,074円特別価格
- 税込単価
- 33円～1,181円特別価格
2.5mmピッチ基板対電線用圧着コネクタ、多極用。定格：3A（AWG＃22）、250V。【特長】・実装...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
※こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
適応ピン・コンタクト
ミスミでの取扱品RoHS対応状況につきましては各商品ページをご確認ください
高密度実装のニーズに対応した超薄型設計のコネクタ
EHコネクタ
電子機器の基板設計の自由度を高めることができる2.5ピッチのコネクタ
タイプ一覧
トップ型の外形図
サイド型の外形図
ラジアルテープ型の外形図
上図は、はんだ付け側から見た図。
基板の穴あけは全体にわたって公差±0.05で累積しないこと。
基板の穴あけ寸法は基板の種類、穴あけ方法などによって異なります。スルーホール基板等の硬い素材の基盤をご使用の場合は穴径を大きめに設定してください。
外形図
ハウジングの外形図
| 極数 | 形番 | 寸法 (㎜) | |
|---|---|---|---|
| A | B | ||
| 2 | EHR-2 | 2.5 | 7.0 |
| 3 | EHR-3 | 5.0 | 9.5 |
| 4 | EHR-4 | 7.5 | 12.0 |
| 5 | EHR-5 | 10.0 | 14.5 |
| 6 | EHR-6 | 12.5 | 17.0 |
| 7 | EHR-7 | 15.0 | 19.5 |
| 8 | EHR-8 | 17.5 | 22.0 |
| 9 | EHR-9 | 20.0 | 24.5 |
| 10 | EHR-10 | 22.5 | 27.0 |
材質:ナイロン66・UL94V-0、ナチュラル（白）
外形図
トップ型
2Pの外形図
3P以上の外形図
サイド型
サイド型の外形図
| 極数 | 形番 | 寸法 (㎜) | ||
|---|---|---|---|---|
| トップ型 | サイド型 | A | B | |
| 2 | B2B-EH | S2B-EH | 2.5 | 7.5 |
| 3 | B3B-EH | S3B-EH | 5.0 | 10.0 |
| 4 | B4B-EH | S4B-EH | 7.5 | 12.5 |
| 5 | B5B-EH | S5B-EH | 10.0 | 15.0 |
| 6 | B6B-EH | S6B-EH | 12.5 | 17.5 |
| 7 | B7B-EH | S7B-EH | 15.0 | 20.0 |
| 8 | B8B-EH | S8B-EH | 17.5 | 22.5 |
| 9 | B9B-EH | S9B-EH | 20.0 | 25.0 |
| 10 | B10B-EH | S10B-EH | 22.5 | 27.5 |
ポスト:黄銅・銅下地付すずめっき（リフロー処理）
ベース:ナイロン66・UL94V-0、ナチュラル（白）
開発秘話
特に関東圏のセットメーカーでは、2.0mmよりも2.5mmピッチの需要が根強く、市場の薄型要求に伴い、2.0mmピッチPHコネクタと同時進行で2.5mmピッチ薄型コネクタを開発しました。オーディオなどから市場を拡大しました。

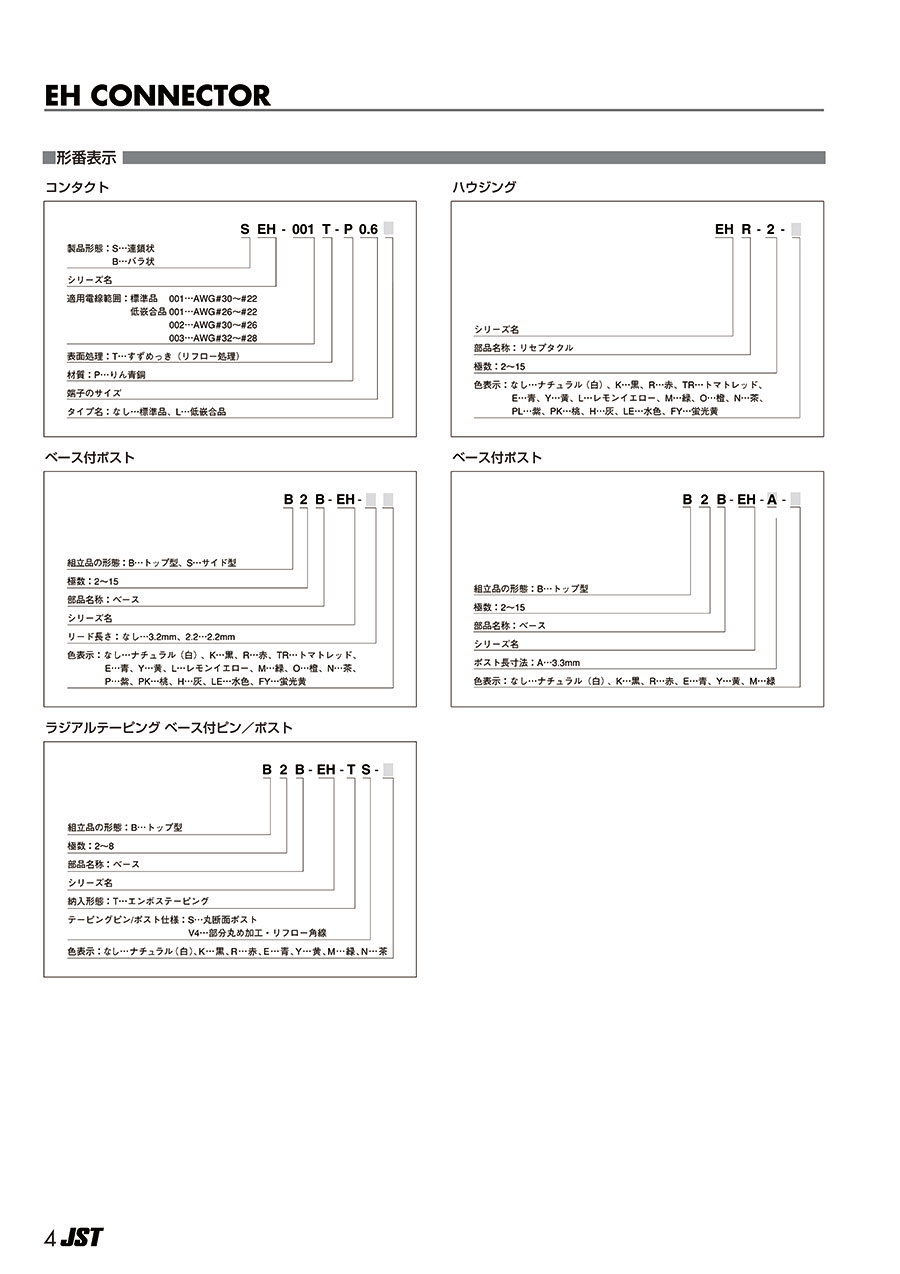

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
35円 ( 39円 ) | 在庫品1日目当日出荷可能 |
37円 ( 41円 ) | 在庫品1日目当日出荷可能 |
39円 ( 43円 ) | 在庫品1日目当日出荷可能 |
40円36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
49円44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
49円 ( 54円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
63円56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
63円56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
70円63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
72円64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
88円 ( 97円 ) | 在庫品1日目当日出荷可能 |
85円76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
91円 ( 100円 ) | 在庫品1日目当日出荷可能 |
98円 ( 108円 ) | 在庫品1日目当日出荷可能 |
101円 ( 111円 ) | 在庫品1日目当日出荷可能 |
104円 ( 114円 ) | 在庫品1日目当日出荷可能 |
784円 ( 862円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 在庫品1日目当日出荷可能 |
519円467円 ( 514円 ) | 在庫品1日目当日出荷可能 |
591円 ( 650円 ) | 在庫品1日目当日出荷可能 |
632円 ( 695円 ) | 在庫品1日目当日出荷可能 |
657円 ( 723円 ) | 在庫品1日目当日出荷可能 |
1,074円 ( 1,181円 ) | 在庫品1日目当日出荷可能 |
939円 ( 1,033円 ) | 在庫品1日目当日出荷可能 |
1,005円 ( 1,106円 ) | 在庫品1日目当日出荷可能 |
1,038円 ( 1,142円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 9日目 |
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
182円 ( 200円 ) | 9日目 |
195円 ( 215円 ) | 9日目 |
52円 ( 57円 ) | 在庫品1日目当日出荷可能 |
35円31円 ( 34円 ) | 在庫品1日目当日出荷可能 |
39円 ( 43円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
46円 ( 51円 ) | 在庫品1日目当日出荷可能 |
53円47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
88円 ( 97円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
101円 ( 111円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2.5mmピッチ基板対電線用圧着コネクタ、多極用。定格：3A（AWG＃22）、250V。
【特長】
・実装高さ8.1mm、厚さ3.8mm、あらゆる電子機器の基板設計の自由度をたかめ、高密度実装のニーズに対応した薄型設計のコネクタです。
・小型化はもちろん、高い接触信頼性、安定した圧着および組立作業性を追求した設計となっています。
・誤挿入防止機構。
・作業性のよい圧着加工。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
※こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
