I／Oターミナルキャビネット 大型検視窓付 IOBシリーズ
- 通常単価(税別)
- 8,242円～17,646円
- 税込単価
- 9,066円～19,411円
【特長】・製造ラインに最適な、通信端末、端子台などが収納しやすいキャビネットです。・内部機器の監視がし...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

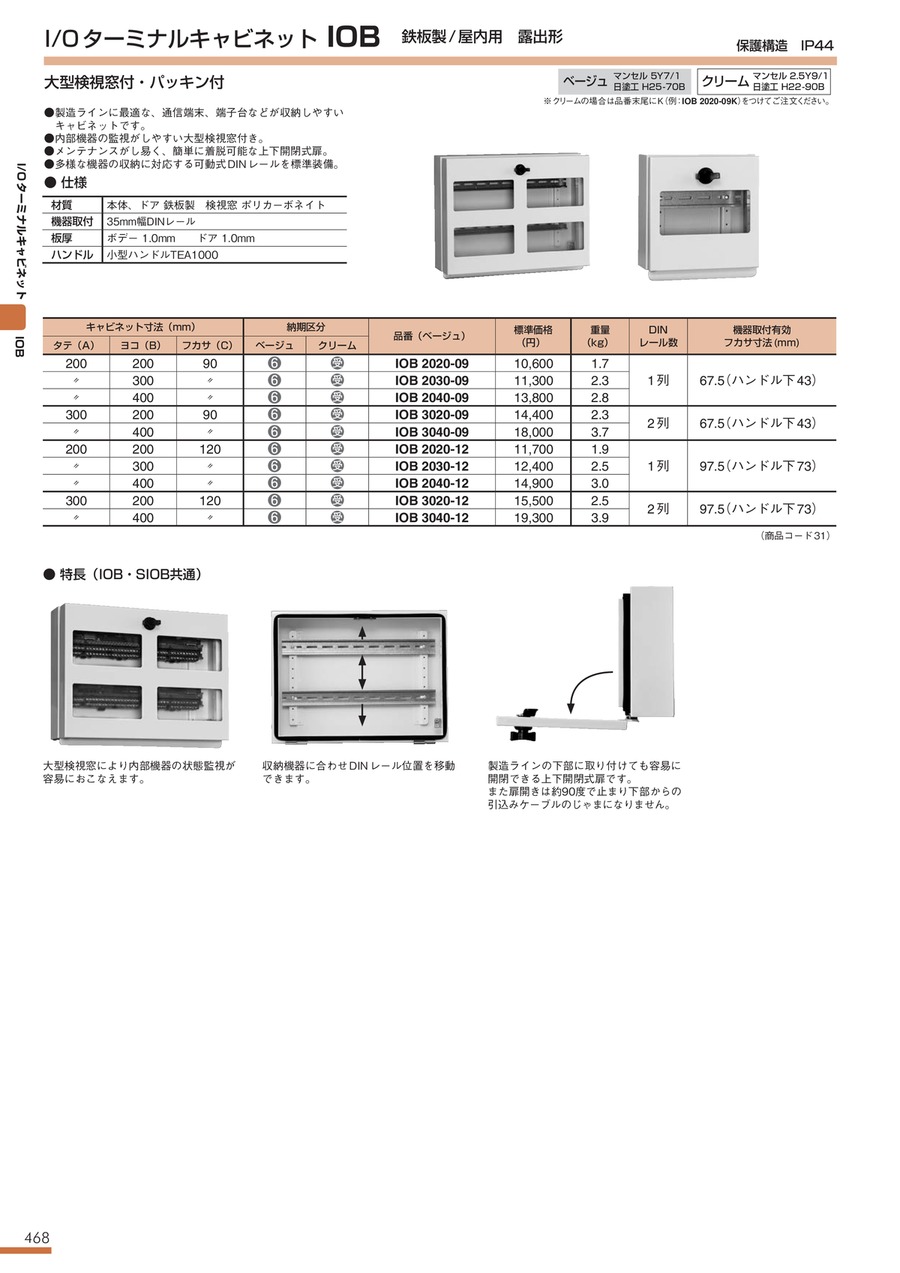

大型検視窓付き I/Oターミナルキャビネット
大型検視窓
大型検視窓により内部機器の状態監視が容易に行える。
DINレール
DINレールは可動式のため、多種多様の収納機器に合わせたレイアウト調整が可能。
- 製造ラインの下部に取り付けても容易に開閉できる上下開閉式。
- 開けた扉は役90度で止まり下部からの引き込みケーブルのじゃまにならない。
| キャビネット寸法(mm) | 品番 (ベージュ) | 重量 (kg) | DINレール数 | 機器取付有効 フカサ寸法(mm) | ||
|---|---|---|---|---|---|---|
| タテ(H) | ヨコ(W) | フカサ(D) | ||||
| 200 | 200 | 90 | IOB 2020-09 | 1.7 | 1列 | 67.5(43) |
| 〃 | 300 | 〃 | IOB 2030-09 | 2.3 | 〃 | 〃 |
| 〃 | 400 | 〃 | IOB 2040-09 | 2.8 | 〃 | 〃 |
| 300 | 200 | 90 | IOB 3020-09 | 2.3 | 2列 | 67.5(43) |
| 〃 | 400 | 〃 | IOB 3040-09 | 3.7 | 〃 | 〃 |
| 200 | 200 | 120 | IOB 2020-12 | 1.9 | 1列 | 97.5(73) |
| 〃 | 300 | 〃 | IOB 2030-12 | 2.5 | 〃 | 〃 |
| 〃 | 400 | 〃 | IOB 2040-12 | 3.0 | 〃 | 〃 |
| 300 | 200 | 120 | IOB 3020-12 | 2.5 | 2列 | 97.5(73) |
| 〃 | 400 | 〃 | IOB 3040-12 | 3.9 | 〃 | 〃 |
DINレール数1列の場合
DINレール数2列の場合
製品仕様
- 材質:本体、ドア/鉄板製 検視窓/ポリカーボネイト
- 機器取付:35mm幅DINレール(材質:めっき鋼板)
- 板厚:ボデー/1.0mm ドア/1.0mm
- ハンドル:小型ハンドル(材質:PA)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,242円 ( 9,066円 ) | 9日目 |
8,242円 ( 9,066円 ) | 9日目 |
9,491円 ( 10,440円 ) | 9日目 |
9,491円 ( 10,440円 ) | 9日目 |
9,360円 ( 10,296円 ) | 9日目 |
9,360円 ( 10,296円 ) | 9日目 |
9,406円 ( 10,347円 ) | 9日目 |
9,406円 ( 10,347円 ) | 9日目 |
10,617円 ( 11,679円 ) | 9日目 |
10,617円 ( 11,679円 ) | 9日目 |
11,799円 ( 12,979円 ) | 9日目 |
11,799円 ( 12,979円 ) | 9日目 |
11,851円 ( 13,036円 ) | 9日目 |
11,851円 ( 13,036円 ) | 9日目 |
11,793円 ( 12,972円 ) | 9日目 |
11,793円 ( 12,972円 ) | 9日目 |
17,516円 ( 19,268円 ) | 9日目 |
17,516円 ( 19,268円 ) | 9日目 |
17,646円 ( 19,411円 ) | 9日目 |
17,646円 ( 19,411円 ) | 9日目 |
詳細情報
基本情報
【特長】
・製造ラインに最適な、通信端末、端子台などが収納しやすいキャビネットです。
・内部機器の監視がしやすい大型検視窓付き
・メンテナンスがし易く、簡単に着脱可能な上下開閉式扉
・多様な機器の収納に対応する可動式DINレールを標準装備
・I／Oターミナルの表示が確認できる大型窓付き
・DINレールが装着済（全品種）。DINレールの加工／取付の手間を省略
・隣の扉（前面カバー）との干渉はナシ。キャビネットを並べて設置可能
【用途】
・製造ラインの分離、増設、メンテナンスに対応する電源ターミナルや通信ターミナルに最適。
