漏電遮断器 EBS N □□Cシリーズ（高遮断容量型漏電ブレーカ）
- 通常単価(税別)
- 13,104円～15,393円特別価格
- 税込単価
- 14,414円～16,932円特別価格
国内メーカーとの互換性を追求した漏電遮断器。【特長】・PSE対応の高信頼性漏電ブレーカーです。・日本の...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品への初期締結時は締結不可防止のため、電気ドライバーのご使用前に手動ドライバーでScrewを3ターン程度締結をお願いいたします。
- 使用開始時はハンドルを一度OFF（下）にしないと、ON（上）にすることができません。ハンドルを動かす際は、強めの力が必要な場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
EBS［N］□□Cシリーズ（高遮断容量型漏電ブレーカ）の外形図と仕様について
EBS［N］□□Cシリーズ（高遮断容量型漏電ブレーカ）の寸法図
| タイプ | アンペアフレーム | 相数 | 定格遮断電流 (220V時) | 定格電流 | 感度電流 | 型式 |
|---|---|---|---|---|---|---|
| 標準 | 50A | 三相 | 35kA | 15A | 30mA | EBS53C-15A |
| 20A | EBS53C-20A | |||||
| 30A | EBS53C-30A | |||||
| 40A | EBS53C-40A | |||||
| 50A | EBS53C-50A | |||||
| 60A | 60A | EBS63C-60A | ||||
| 100A | 75A | EBN103C-75A | ||||
| 100A | EBN103C-100A |
| アンペアフレーム | 50AF | 60AF | 100AF | |
|---|---|---|---|---|
| タイプ | 標準型 | |||
| 型式 | EBS53C | EBS63C | EBN103C | |
| 定格 | 使用可能相数 | 1φ2W、1φ3W、3φ3W | 1φ2W、1φ3W、3φ3W | 1φ2W、1φ3W、3φ3W |
| 極数・素子数 | 3P3E | 3P3E | 3P3E | |
| 保護機能 | 過負荷・短絡保護兼用 | 過負荷・短絡保護兼用 | 過負荷・短絡保護兼用 | |
| 定格電圧AC（V） | 220/460 | 220/460 | 220/460 | |
| 定格インパルス電圧KV | 6 | 6 | 6 | |
| 定格電流（A） | 15, 20, 30, 40, 50 | 60 | 75, 100 | |
| 定格感度電流（mA） | 30 | 30 | 30 | |
| 動作時間（sec） | 0.1以内 | 0.1以内 | 0.1以内 | |
| 定格遮断容量（KA） JIS C8370 | AC460V/AC415V | 14 | 14 | 18 |
| AC240V/AC220V | 30 | 30 | 35 | |
| AC110V | － | － | － | |
| 開閉寿命（回） | 機械的 | 25000 | 25000 | 25000 |
| 電気的 | 10000 | 10000 | 10000 | |
| 外形寸法図（mm） | a | 75 | 75 | 75 |
| b | 130 | 130 | 130 | |
| C1 | 60 | 60 | 60 | |
| C2 | 64 | 64 | 64 | |
| d | 82 | 82 | 82 | |
| 製品重量（kg） | 0.7 | 0.7 | 0.7 | |
| トリップテストボタン | 有 | 有 | 有 | |
| 漏電表示装置 | 有 | 有 | 有 | |
| 設置方式 | ネジ取付 | ネジ取付 | ネジ取付 | |
| 付属装置 | 補助接点AX | 取付可能 | 取付可能 | 取付可能 |
| 警報接点AL | ||||
| 外部操作ハンドル D（表面取付形） | ||||
| 外部操作ハンドル E（拡張形） | ||||
| 端子カバー ショートタイプ | ||||
| 端子カバー ロングタイプ | ||||
| 取得規格 | 電気用品安全法 | 取得 | 取得 | 取得 |
| CEマーキング | ||||
仕様
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,259円 ( 15,685円 ) | 在庫品1日目当日出荷可能 |
14,259円 ( 15,685円 ) | 在庫品1日目当日出荷可能 |
13,104円5,896円 ( 6,486円 ) | 在庫品1日目当日出荷可能 |
13,104円 ( 14,414円 ) | 在庫品1日目当日出荷可能 |
13,104円5,241円 ( 5,765円 ) | 在庫品1日目当日出荷可能 |
13,104円 ( 14,414円 ) | 在庫品1日目当日出荷可能 |
13,104円 ( 14,414円 ) | 在庫品1日目当日出荷可能 |
15,393円 ( 16,932円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
国内メーカーとの互換性を追求した漏電遮断器。
【特長】
・PSE対応の高信頼性漏電ブレーカーです。
・日本のJIS協約サイズ（W60×H96×D60）で30AF～100AFまで同一サイズで取付けサイズの互換性が高い。
・設計時の大幅なレイアウト変更が不要でPSE（電気用品安全法）の認定を取得している。
・日本国内でも安心して使用できる。
・DINレールによる取付けが可能で分電盤用ブレーカーなのにアクセサリー交換ができる。
・MCCBとELCBの外形寸法が同じ。
・定格遮断容量が35kAと大きく非常に安心です。
・定格電流15A～100Aまでラインナップを充実させました。
・容易に付属装置の取付が可能です。
・認証試験を通じたCEマーキング対応品です。
【用途】
・配電盤や装置に使用し短絡や過電流から負荷側の装置保護に利用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品への初期締結時は締結不可防止のため、電気ドライバーのご使用前に手動ドライバーでScrewを3ターン程度締結をお願いいたします。
- 使用開始時はハンドルを一度OFF（下）にしないと、ON（上）にすることができません。ハンドルを動かす際は、強めの力が必要な場合がございます。

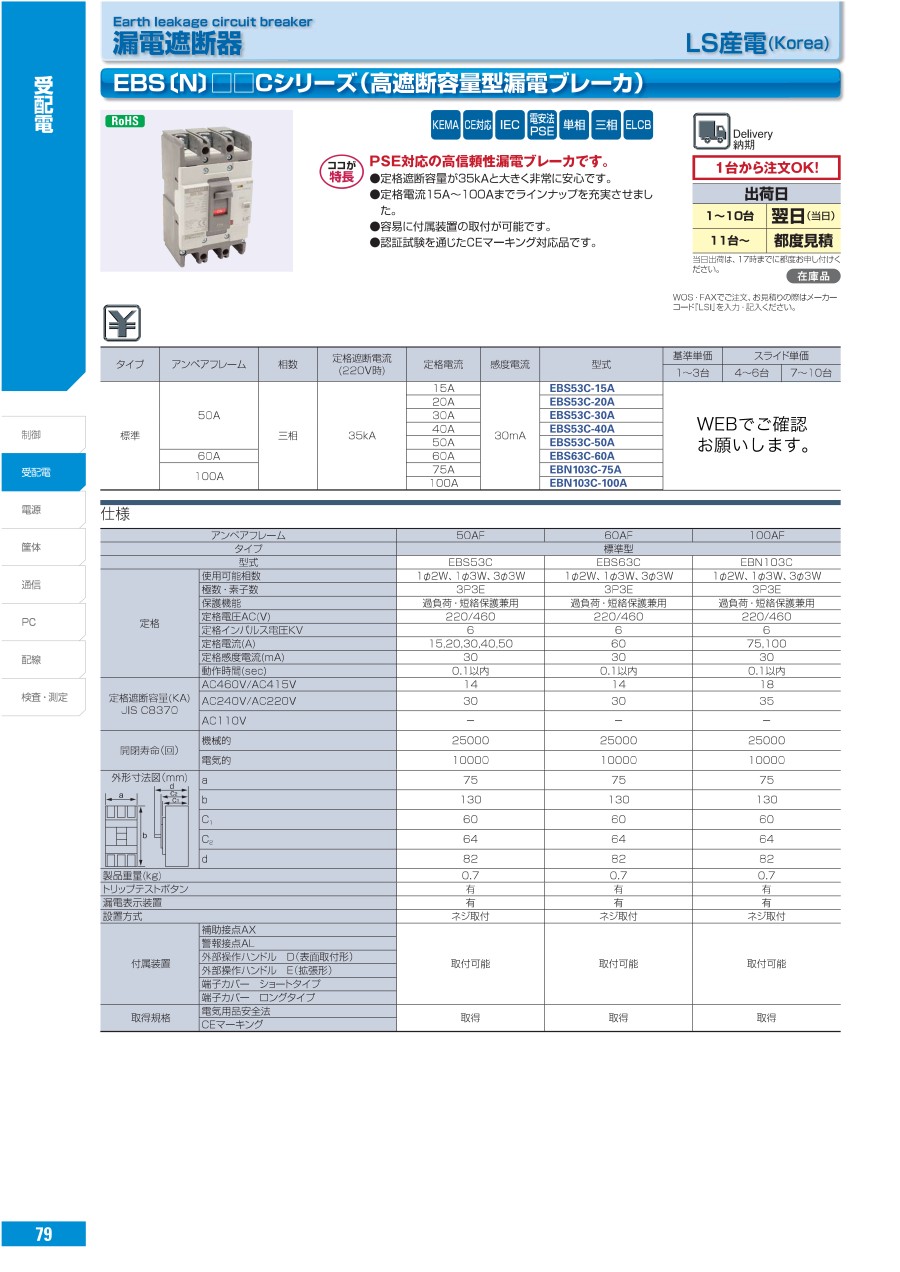

カタログ
