基板回路変更用 PSシリーズ（短絡用コネクタ）
- 通常単価(税別)
- 212円～606円
- 税込単価
- 233円～667円
小型、軽量のコンパクト設計で、基板上の高密度実装に最適なコネクタ。【特長】・プリント基板上でスイッチを...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

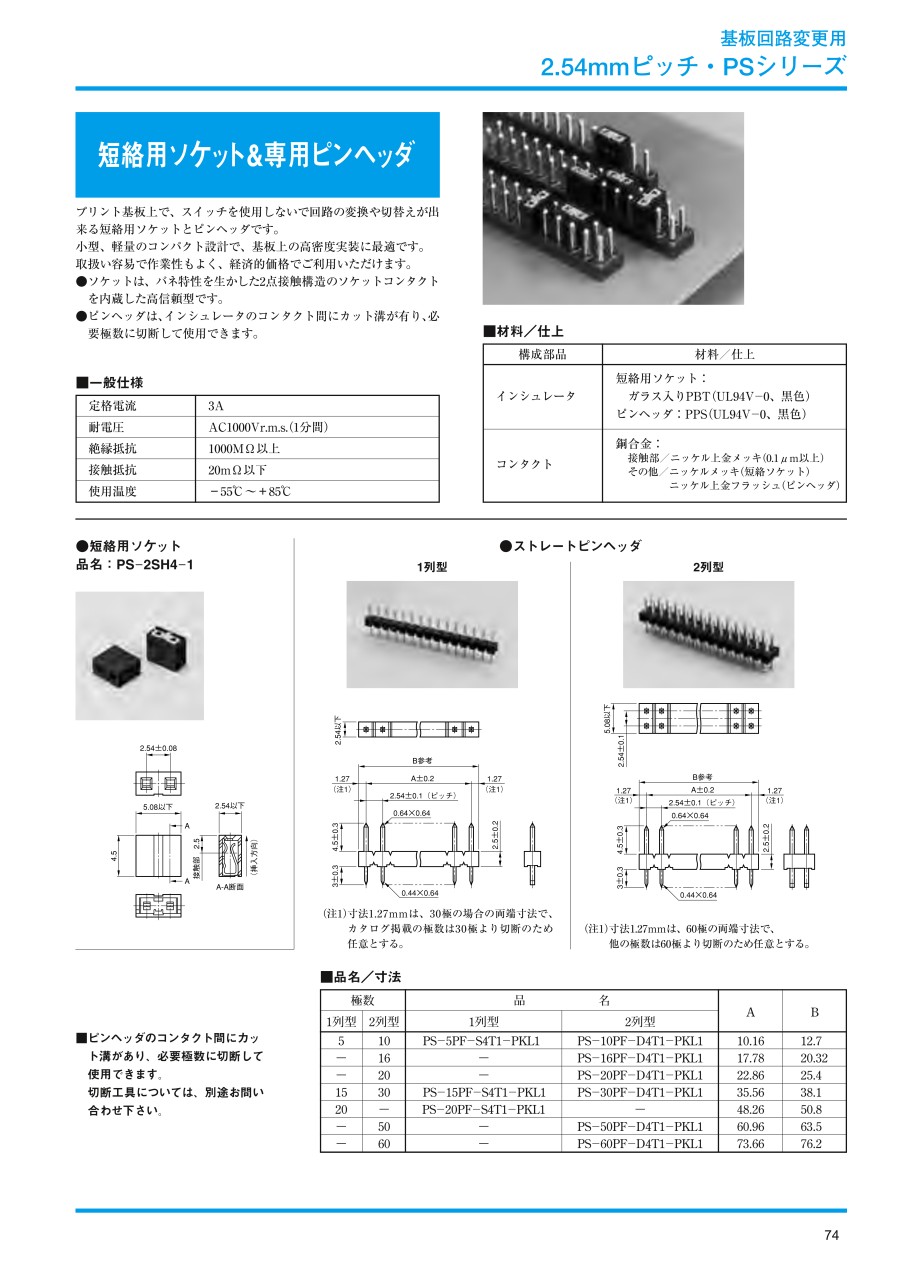

PSシリーズ 短絡用コネクタの仕様
外観
| 定格電流 | 3A |
|---|---|
| 耐電圧 | AC1000Vr.m.s.（1分間） |
| 絶緑抵抗 | 1000MΩ以上 |
| 接触抵抗 | 20mΩ以下 |
| 使用温度 | -55℃～+85℃ |
短絡用ソケット
ストレートピンヘッダ（1列型）
ストレートピンヘッダ（2列型）
短絡用ソケット外形図
ストレートピンヘッダ（1列型）
外形図
（注1）寸法1.27mmは、30極の場合の両端寸法で、掲載の極数は30極より切断のため任意とする。
ストレートピンヘッダ（2列型）
外形図
（注1）寸法1.27mmは、60極の場合の両端寸法で、掲載の極数は60極より切断のため任意とする。
| 極数 | 品名 | A | B | ||
|---|---|---|---|---|---|
| 1列型 | 2列型 | 1列型 | 2列型 | ||
| - | 10 | - | PS-10PF-D4T1-PKL1 | 10.16 | 12.7 |
| - | 16 | - | PS-16PF-D4T1-PKL1 | 17.78 | 20.32 |
| 15 | 30 | PS-15PF-S4T1-PKL1 | PS-30PF-D4T1-PKL1 | 35.56 | 38.1 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
216円 ( 238円 ) | 在庫品1日目当日出荷可能 |
212円 ( 233円 ) | 在庫品1日目当日出荷可能 |
541円 ( 595円 ) | 在庫品1日目当日出荷可能 |
606円 ( 667円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型、軽量のコンパクト設計で、基板上の高密度実装に最適なコネクタ。
【特長】
・プリント基板上でスイッチを使用せずに回路の変更や切替が出来る短絡用ソケット。
・専用ロープロファイルピンヘッダ。
・取扱い容易で作業性もよく、経済的価格で利用可能。
・ソケットは、バネ特性を生かした2点接触構造のソケットコンタクトを内蔵した高信頼型。
・ピンヘッダは、インシュレータのコンタクト間にカット溝が有り、必要極数に切断して使用可能。
【用途】
・電算機、事務機、通信機器、計測機器、AV機器、家電等に最適。
