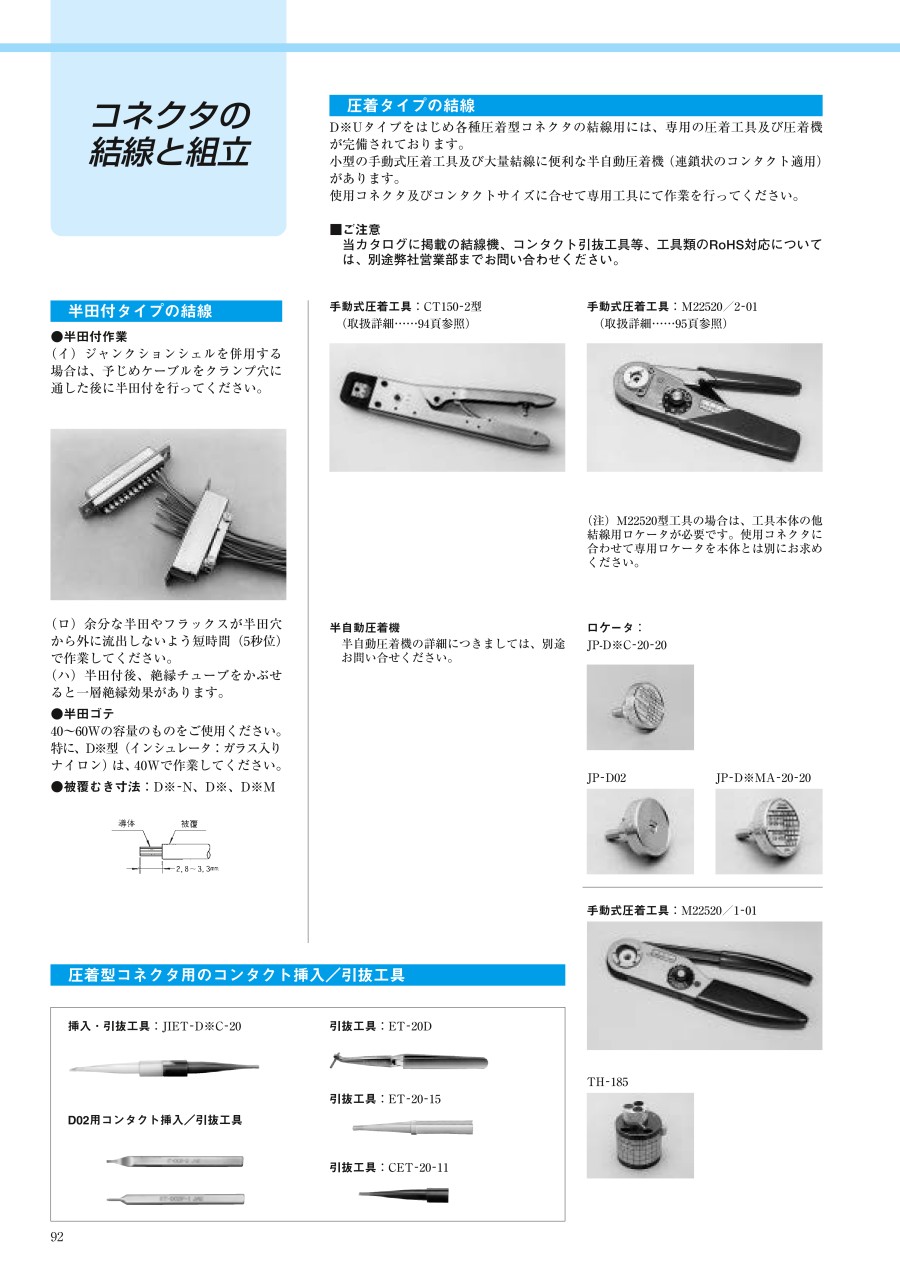

M22520型 手動式圧着工具

3.工具にロケータを取付けた後、位置決め番号をNo.6にセットする。

4.コンタクトを挿入する前にハンドルを開放状態にする。未開放のままではコンタクトが挿入できない。ハンドルを徐々に締めつけ、いっぱい迄締めつけてからそのままハンドルを離すとハンドルは自動的に戻り開放状態になる。

5.圧着するコンタクトを工具の圧着部孔に入れる。

6.コンタクト圧着部孔に電線を完全に奥まで挿入する。芯線が乱れているものは、予め矯正し、コンタクト孔の外に出ないように注意すること。

7.電線がコンタクトから抜け出さないように、軽く押し付けながらハンドルを徐々に握りしめ、ラチェットが外れるまで締め付ける。この状態で圧着は完了。完了したら手を緩める。ハンドルは自動的に戻り、ケーブルを軽く引っ張ると取り出すことが可能。

8.初めに、圧着されたコンタクトの横穴を覗いて、電線が横穴より深く挿入されているか確認すること。穴より浅ければ不完全で、接触抵抗に影響を生じること有り。次に、圧着された部分に割れがないか、曲がりがないか確認。これらは正常な圧着方法であれば発生しない。
