エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
適用電線被覆外径(mm)
出荷日
- すべて
- 当日出荷可能
JN1Wシリーズ対応 手動式圧着工具
- 通常単価(税別)
- 159,618円～170,791円
- 税込単価
- 175,580円～187,870円
通常出荷日：在庫品1日目当日出荷可能
産業用機器の電源用（5芯）、信号用（15芯）として開発された、手動式圧着工具。【特長】・開発済みのJN...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
手動式圧着工具の特長

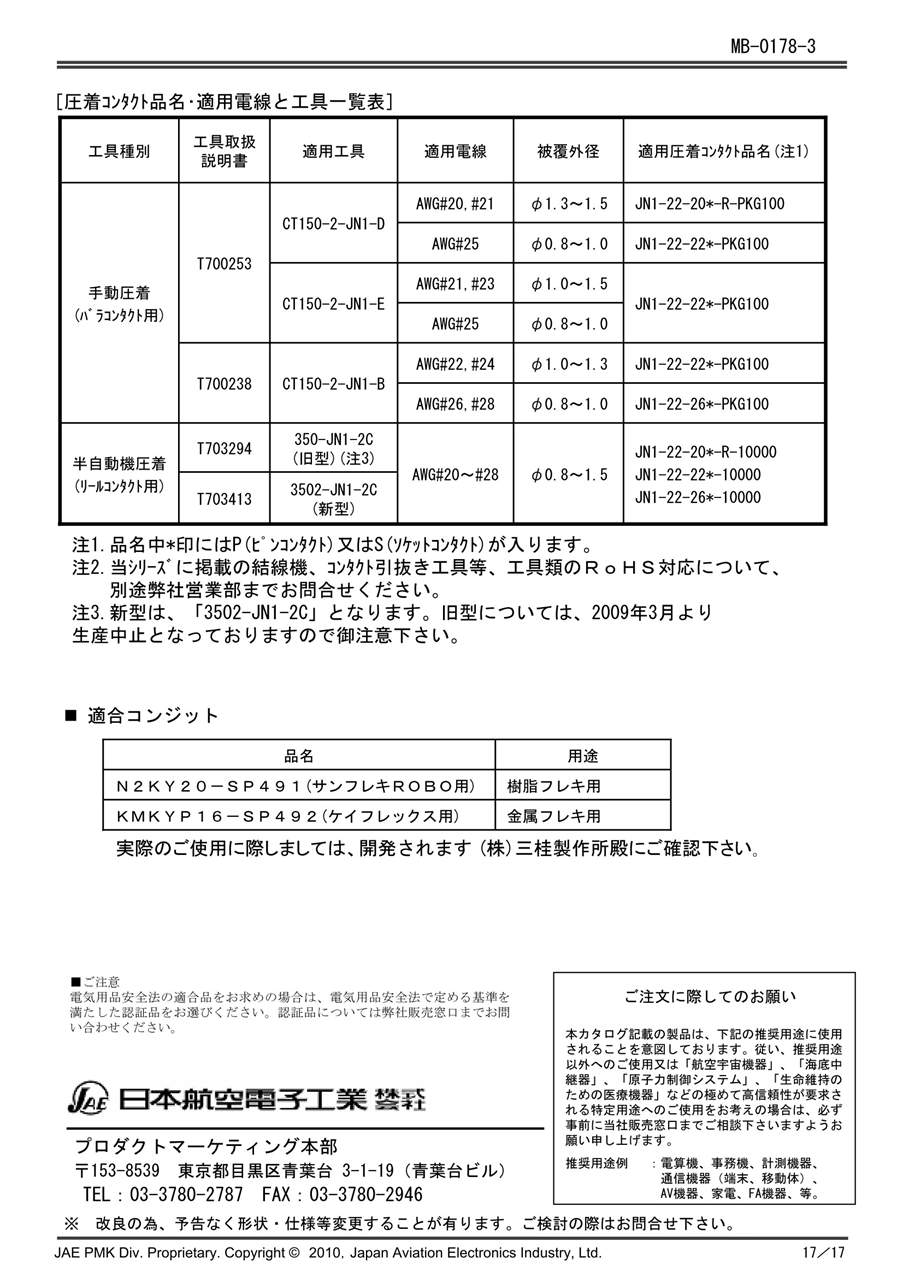

圧着コンタクト品名・適用電線と工具一覧表
| 工具種別 | 工具取扱説明書 | 適用工具 | 適用電線 | 被覆外径 | 適用圧着コンタクト品名(注1) |
|---|---|---|---|---|---|
| 手動圧着 (バラコンタクト用) | T700253 | CT150-2-JN1-E | AWG#21，#23 | φ1.0～1.5 | JN1-22-22*-PKG100 |
| AWG#25 | φ0.8～1.0 | ||||
| T700238 | CT150-2-JN1-B | AWG#22，#24 | φ1.0～1.3 | JN1-22-22*-PKG100 | |
| AWG#26，#28 | φ0.8～1.0 | JN1-22-26*-PKG100 |
（注1）品名*印にはP（ピンコンタクト）又はS（ソケットコンタクト）が入る。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
170,791円 ( 187,870円 ) | 在庫品1日目当日出荷可能 |
159,618円 ( 175,580円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
産業用機器の電源用（5芯）、信号用（15芯）として開発された、手動式圧着工具。
【特長】
・開発済みのJN1シリーズの4芯と10芯よりもワンサイズ大きい。
・5芯は13A用、15芯はJN1シリーズ10芯と同じコンタクトを採用。
・ワンタッチロック機構の丸型、防水コネクタ。
・5芯タイプはTÜV認定品。
【用途】
・工作機械、サーボモータ、ロボット、半導体製造装置、FA機器、等。
