3M カメラリンクケーブル（PoCLタイプ） 1SB26/1SD26シリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 11,970円～42,300円特別価格
- 税込単価
- 13,167円～46,530円特別価格
ミニカメラリンク規格準拠品のカメラリンクケーブル（PoCLタイプ）。【特長】・...
詳細情報を確認する- コネクタ種類
- SDR
- ケーブル形状
- 丸
- 芯数
- 26
- 定格電流 (A)
- 0.5
- 定格電圧 (V)
- 30
- 色（コネクタ部)
- 黒
- 材質(コネクタ部)
- PVC
- 材質(ケーブル)
- PVC
- コネクタ接触部
- 金メッキ
- 備考
- PoCL布線のハーネスはカメラリンクにも適合します
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【仕様変更のお知らせ】
2024年10月1日以降、下記の通り一部仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
本変更に伴い、各製品の電気特性・電装性能の仕様値に変更はございません。
・変更箇所：ドレイン線
・変更内容：撚り線を一括錫コート（錫メッキ）から錫メッキ線に変更（一括錫コート線、製造中止の為）
・対象商品：1SB26-L120-00C-□□□ / 1SB26-L136-00C-□□□ / 1SB26-L137-00C-□□□ - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
カメラリンクケーブル（PoCLタイプ）
標準ストレート型の外観
低背ライトアングル型の外観
SDR-SDR Cable Assembly
- PoCL（SDR）Camera - PoCL（SDR）F.G.Board
- mini-CL（SDR）Camera - mini-CL（SDR）F.G.Board
| Product Number | Cable type | Connector type | |
|---|---|---|---|
| Camera side （ライトアングルのケーブル引出方向） | F.G.B side | ||
| 1SB26-L120-00C-xxx | Full Config. 標準タイプ （ベージュ） | SDR Straight | SDR Straight |
| 1SB26-L136-00C-xxx | SDR Right Angle （#14-#26ピン側） | ||
| 1SB26-L137-00C-xxx | SDR Right Angle （#1-#13ピン側） | ||
| 1SD26-3120-00C-xxx | Base/Medium Config. 細径タイプ （グレー） | SDR Straight | SDR Straight |
| 1SD26-3136-00C-xxx | SDR Right Angle （#14-#26ピン側） | ||
| 1SD26-3137-00C-xxx | SDR Right Angle （#1-#13ピン側） | ||
| 1SD26-R120-00C-xxx | Base/Medium Config. ロボットタイプ （黒） | SDR Straight | SDR Straight |
| 1SD26-R136-00C-xxx | SDR Right Angle （#14-#26ピン側） | ||
| 1SD26-R137-00C-xxx | SDR Right Angle （#1-#13ピン側） | ||
SDR-MDR Cable Assembly
- PoCL（SDR）Camera - PoCL（MDR）F.G.Board
- mini-CL（SDR）Camera – Camera Link（MDR）F.G.Board
| Product Number | Cable type | Connector type | |
|---|---|---|---|
| Camera side （ライトアングルのケーブル引出方向） | F.G.B side | ||
| 1MB26-3560-00C-xxx | Full Config. 標準タイプ （ベージュ） | SDR Straight | MDR Straight |
| 1MB26-3576-00C-xxx | SDR Right Angle （#14-#26ピン側） | ||
| 1MB26-3577-00C-xxx | SDR Right Angle （#1-#13ピン側） | ||
| 1MD26-3560-00C-xxx | Base/Medium Config. 細径タイプ （グレー） | SDR Straight | MDR Straight |
| 1MD26-3576-00C-xxx | SDR Right Angle （#14-#26ピン側） | ||
| 1MD26-3577-00C-xxx | SDR Right Angle （#1-#13ピン側） | ||
| 1MD26-R560-00C-xxx | Base/Medium Config. ロボットタイプ （黒） | SDR Straight | MDR Straight |
| 1MD26-R576-00C-xxx | SDR Right Angle （#14-#26ピン側） | ||
| 1MD26-R577-00C-xxx | SDR Right Angle （#1-#13ピン側） | ||
ケーブルバリエーション
| 規格 | 用途 | Configuration | 色 | ケーブル径 | インピーダンス | スキュー |
|---|---|---|---|---|---|---|
| PoCL/Camera Link | 固定 | Full | ベージュ | φ9.0mm | 100±10Ω | 38ps/m Max |
| Base/Medium | グレー | φ6.9mm | 50ps/m Max | |||
| 可動 | Base/Medium | 黒 | φ9.0mm | |||
| PoCL Lite | 固定 | Lite | 黒 | φ6.3mm |
- ※ PoCL ケーブルはカメラリンク信号伝送にも適合します。
- ※ 規格標準のFull Configuration ケーブルは、Base/Medium Configuration 接続にも適合します。
- ※ 可動ケーブルの屈曲性能は、U字屈曲1,000万回です。
伝送可能距離（参考）
| 規格 | 用途 | Configuration | 40MHz | 66MHz | 85MHz |
|---|---|---|---|---|---|
| PoCL/Camera Link | 固定 | Full | 10m | 8m | 5m |
| Base/Medium | 10m | 8m | 5m | ||
| 可動 | Base/Medium | 10m | 7m | 5m | |
| PoCL Lite | 固定 | Lite | 10m | 8m | 5m |
- ※ 伝送可能距離はスキュー規格からの計算値です。
- ※ ケーブル選定のための参考値です。保証値ではありません。仕様及び外観は、予告なく変更されることがありますのでご了承ください。
- ※ 接続される機器にて評価いただくことを推奨します。
- ※ 上記にない型番につきましては、カタログをご覧ください。
開発秘話
カメラ接続ケーブルの削減による配線性の向上と、カメラ後部のコネクタ占有面積削減によるカメラの小型化を実現するためにJapanWorkingGroup主導で規格化。
コネクタはMDR、SDRの両方に対応し、伝送プロトコルは上位規格カメラリンクとの互換性を有する。

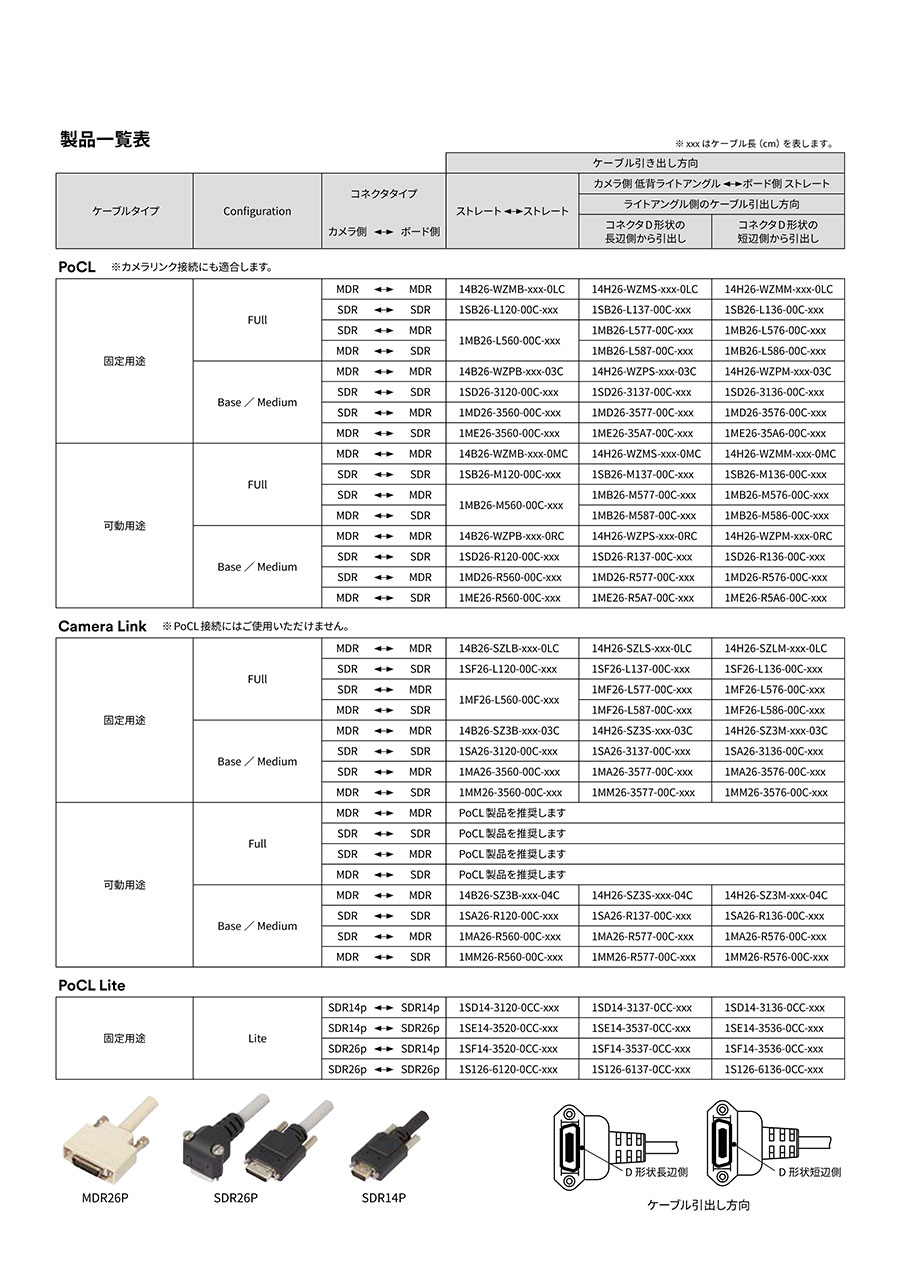

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,740円 ( 16,214円 ) | 在庫品1日目当日出荷可能 |
16,330円 ( 17,963円 ) | 在庫品1日目当日出荷可能 |
15,980円 ( 17,578円 ) | 在庫品1日目当日出荷可能 |
17,792円 ( 19,571円 ) | 在庫品1日目当日出荷可能 |
23,900円 ( 26,290円 ) | 在庫品1日目当日出荷可能 |
26,980円18,886円 ( 20,775円 ) | 在庫品1日目当日出荷可能 |
32,940円29,646円 ( 32,611円 ) | 4日目 |
31,620円 ( 34,782円 ) | 4日目 |
15,140円10,598円 ( 11,658円 ) | 在庫品1日目当日出荷可能 |
12,870円 ( 14,157円 ) | 在庫品1日目当日出荷可能 |
11,970円 ( 13,167円 ) | 在庫品1日目当日出荷可能 |
11,970円 ( 13,167円 ) | 在庫品1日目当日出荷可能 |
14,870円 ( 16,357円 ) | 在庫品1日目当日出荷可能 |
15,870円13,489円 ( 14,838円 ) | 在庫品1日目当日出荷可能 |
19,997円 ( 21,997円 ) | 在庫品1日目当日出荷可能 |
26,810円 ( 29,491円 ) | 在庫品1日目当日出荷可能 |
28,240円25,416円 ( 27,958円 ) | 4日目 |
24,760円22,284円 ( 24,512円 ) | 4日目 |
29,410円 ( 32,351円 ) | 4日目 |
21,770円19,593円 ( 21,552円 ) | 4日目 |
24,230円 ( 26,653円 ) | 在庫品1日目当日出荷可能 |
24,680円 ( 27,148円 ) | 在庫品1日目当日出荷可能 |
21,870円18,589円 ( 20,448円 ) | 在庫品1日目当日出荷可能 |
33,490円 ( 36,839円 ) | 在庫品1日目当日出荷可能 |
42,300円38,070円 ( 41,877円 ) | 4日目 |
29,100円 ( 32,010円 ) | 4日目 |
35,220円 ( 38,742円 ) | 在庫品1日目当日出荷可能 |
29,100円 ( 32,010円 ) | 4日目 |
36,220円 ( 39,842円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミニカメラリンク規格準拠品のカメラリンクケーブル（PoCLタイプ）。
【特長】
・ケーブルアッセンブリ／両端SDRタイプ。
・産業用カメラの業界標準であるCamera Link、PoCL、PoCL Liteを総合的にサポート。
・AIA（Automated Imaging Association）およびJIIA（日本インダストリアルイメージング協会）における規格起草メンバーとしての技術力で様々な要求に対応。
・コネクタメーカーとしてのノウハウと、LVDS伝送ハーネスのパイオニアとしての実績で、お客さまをサポート。
・伝送速度および用途に合わせてケーブルを選択可能。
・実装形態に合わせてケーブル側コネクタのシェル形状や基板側コネクタの実装タイプを選択可能。
【用途】
・PoCL規格およびCamera Link／mini Camera Link規格を搭載したカメラ＆フレームグラバーボード間の画像伝送用ケーブルアセンブリ。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【仕様変更のお知らせ】
2024年10月1日以降、下記の通り一部仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
本変更に伴い、各製品の電気特性・電装性能の仕様値に変更はございません。
・変更箇所：ドレイン線
・変更内容：撚り線を一括錫コート（錫メッキ）から錫メッキ線に変更（一括錫コート線、製造中止の為）
・対象商品：1SB26-L120-00C-□□□ / 1SB26-L136-00C-□□□ / 1SB26-L137-00C-□□□ - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
