パワークランプ終端抵抗コネクタ
- 通常単価(税別)
- 1,439円
- 税込単価
- 1,583円
抵抗器を内蔵したコンパクトな設計のナイロンコネクタ。【特長】・テスタープローブ...
詳細情報を確認する- コネクタ形状
- 丸型
- コネクタシリーズ頭文字
- 数字
- 数字
- 3
- 適用ピン・コンタクト
- メス
- 極数
- 5
- 用途
- ケーブル接続
- 許容電圧 (V)
- AC/DC7 MAX
- 接続方向
- ストレート
- 誤挿入防止キー
- タイプB(CC-Link通信用)
- 特長
- ドレイン線適合
- コンタクト材料
- 銅合金
- めっき仕様(接点部)
- ニッケル下地金
閲覧中の商品と併せてご検討ください

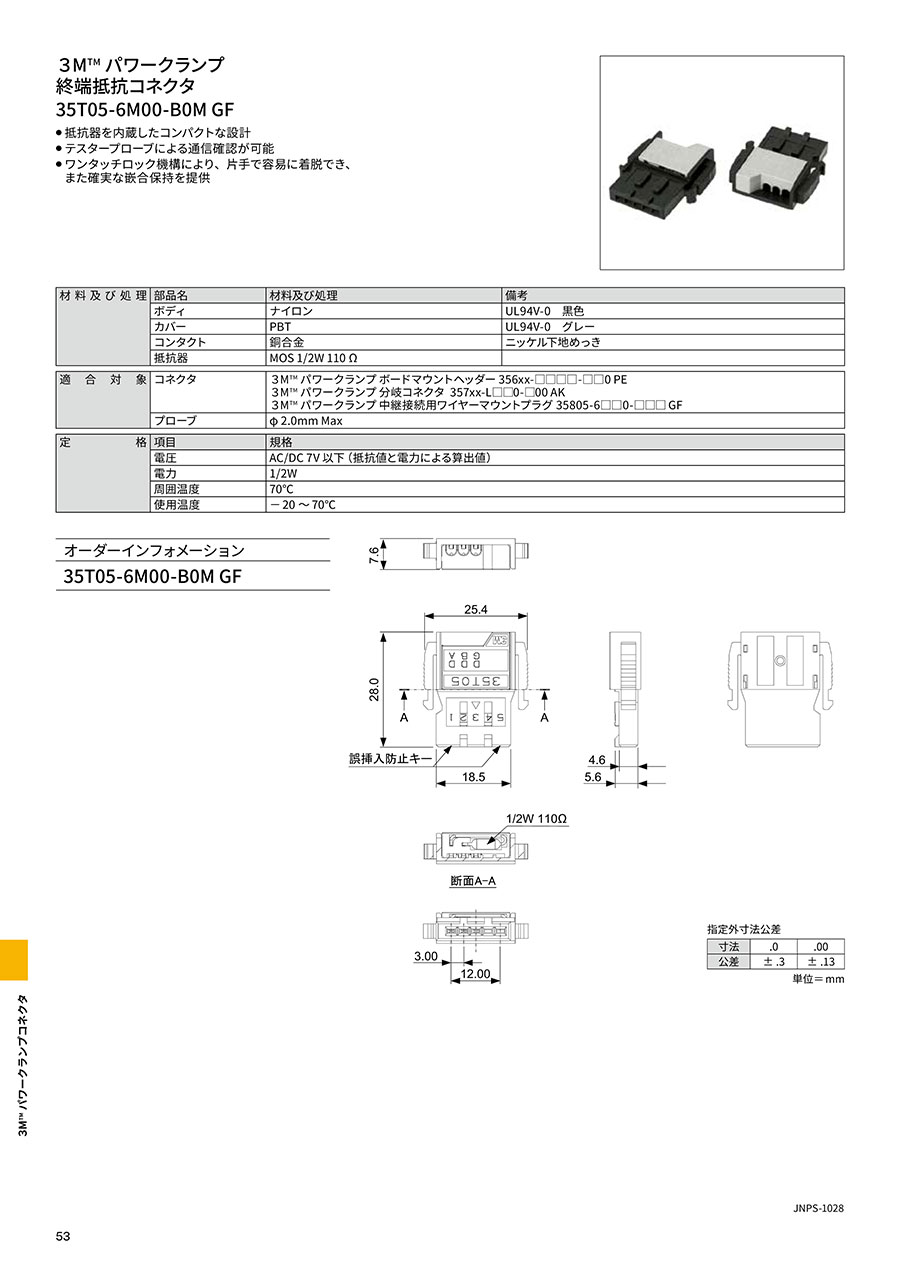

35T05-6M00-B0M GFの仕様・寸法情報
商品情報
3M パワークランプ終端抵抗コネクタの仕様
3M パワークランプ終端抵抗コネクタの外観
3M パワークランプ終端抵抗コネクタの寸法図
指定外寸法公差
寸法：.0 、.00／公差：±.3、±.13
単位：mm
- 材料及び処理
ボディ：ナイロン樹脂（UL94V-0、黒色）
カバー：PBT 樹脂（UL94V-0、灰色）
コンタクト：銅合金（ニッケル下地めっき）
抵抗器：MOS 1/2W 110Ω - 適合対象
コネクタ：3M パワークランプ ボードマウントヘッダー 356xx-xxxx-xx0 PE、3M パワークランプ 分岐コネクタ 357xx-Lxx0-x00 AK、3M パワークランプ 中継接続用ワイヤーマウントプラグ 35805-6xx0-xxx GF - 定格
電圧：AC / DC 7V Max（抵抗値と電力による算出値）
電流：1/2W
周囲温度：70℃
使用温度：-20～+70℃
開発秘話
圧接技術とは1958年に3Mで開発された電線の接続技術で、通信、コンピュータ機器に幅広く採用されているだけではなく、厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、長期接続信頼性は様々な機器で実証されています。
詳細情報
基本情報
抵抗器を内蔵したコンパクトな設計のナイロンコネクタ。
【特長】
・テスタープローブによる通信確認が可能
・ワンタッチロック機構により、片手で容易に着脱でき、また確実な嵌合保持を提供
・ワンタッチコネクタとケーブルアセンブリによる省工数化を実現
【用途】
・最大許容電流10Aまでの小極数系接続用途に最適
・CC-Link機器の通信用インターフェース
