商品情報

極性キーにより、誤挿入を防止

マウントプラグの外観A

マウントプラグの外観B

[材料及び処理]	■部品名	■材料及び処理	■備考
	ボディ	ナイロン樹脂	UL94V-0 黒色
	カバー	ポリカーボネイト樹脂	UL94V-0 半透明
	コンタクト	銅合金	ニッケル下地めっき接点部：金めっき0.5μｍ以上
[適合対象]	■コネクタ	3M^TMパワークランプワイヤーマウントソケット 35505-6xx0-x0x GF
[適合対象]	■ケーブル	導体公称断面積および絶縁被覆外径:下記表参照導体材料:銅および銅合金、素線径:φ0.16mm以上、導体構造:撚り線絶縁被覆材質:耐熱ビニル/架橋ビニル/架橋ポリエチレンなど注）適合対象外の電線に関しては、弊社販売担当者までお問い合わせください
[定格]	■項目	■規格
	電圧	AC/DC250V以下
	電流	最大10A/極、(但し隣接コンタクト2極以上に通電の場合は最大7A/極)
	使用温度、湿度	－20～75℃,85％RH以下

誤挿入防止キー溝

ラッチストッパ
ワイヤーマウントソケットと嵌合後、ラッチストッパを回転させワイヤーマウントソケットのラッチ脇部に差し込むことにより、意図せぬ外力によるラッチ外れを防止。

適合絶縁被覆外径

適合導体サイズ

電線接続前

電線接続後

パネルマウントタイプ外形図

パネルカット推奨寸法図（推奨形状1（左側）は、カット形状上面のコーナーを面取りすることにより目視でコネクタ挿入方向を確認可能。
推奨形状2（右側）は、カット形状を簡素化している。）

■製品番号	■導体サイズ	■絶縁被覆外径	■カバー色
35805-6080-A□0 GF	AWG#18(0.75mm²)	φ2.2mm～φ3.0mm	グレー
35805-6180-A□0 GF	AWG#18(0.75mm²)	φ2.0mm～φ2.3mm	青
35805-6200-A□0 GF	AWG#20(0.50mm²)	φ1.6mm～φ2.0mm	黄
35805-6000-B□M GF	AWG#20(0.50mm²)	φ2.2mm～φ3.0mm	赤

適合電線
35805-6000-B□M GF は CC-Link 通信用ケーブルに適合
CC-Link 通信用ケーブルで使用されているドレイン線φ 0.18（素線径0.18 mm）は以下の方法で接続することが可能。
電線端部より 30～35mm 被覆を除去し、20～24本のドレイン線を指で10回程度（7回以上）撚り合わせる。
コネクタカバーのドレイン線用の穴に挿入し、カバーをボディに押し込む。

開発秘話

圧接技術とは1958年に3Mで開発された電線の接続技術で、通信、コンピュータ機器に幅広く採用されているだけではなく、
厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、長期接続信頼性は様々な機器で実証されています。

型番リスト

表示件数

型番

用途

誤挿入防止キー

特長

適合電線サイズ

(AWG)

適合ケーブル外径

(mm)

カバー色

トラスココード

最小発注数量

ケーブル接続	タイプB(CC-Link通信用)	ドレイン線適合	20(0.5mm²)	φ2.2～3	赤	449-2820	1個
パネルマウント	タイプB(CC-Link通信用)	ドレイン線適合	20(0.5mm²)	φ2.2～3	赤	-	1個
ケーブル接続	タイプA	標準品	18(0.75mm²)	φ2.2～3	グレー	-	1個
パネルマウント	タイプA	標準品	18(0.75mm²)	φ2.2～3	グレー	-	1個
ケーブル接続	タイプA	標準品	18(0.75mm²)	φ2～2.3	青	-	1個
パネルマウント	タイプA	標準品	18(0.75mm²)	φ2～2.3	青	-	1個
ケーブル接続	タイプA	標準品	20(0.5mm²)	φ1.6～2	黄	-	1個
パネルマウント	タイプA	標準品	20(0.5mm²)	φ1.6～2	黄	-	1個

通常単価(税別) (税込単価)	通常出荷日

597円 ( 657円 )	在庫品1日目当日出荷可能
596円 ( 656円 )	在庫品1日目当日出荷可能
566円 ( 623円 )	在庫品1日目当日出荷可能
614円460円 ( 506円 )	在庫品1日目当日出荷可能
566円 ( 623円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
594円207円 ( 228円 )	在庫品1日目当日出荷可能
614円 ( 675円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワンタッチコネクタとケーブルアセンブリによる省工数を目的としたCC-Link標準コネクタ。
【特長】
・特殊な専用工具が不要で、プライヤーで結線作業が可能な一括圧接コネクタ。
・0.75mm2の太径ケーブルを簡単・確実に接続可能。
・1極あたり最大10Aの許容電流。
・極性キーにより誤挿入防止。
・ワイヤーマウントソケットとの嵌合では、ラッチストッパにより、確実な嵌合保持。
・パネルマウントタイプも用意。
【用途】
・最大許容電流10Aまでの小極数系接続用途に最適。
・CC-Link機器の通信用インターフェース。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

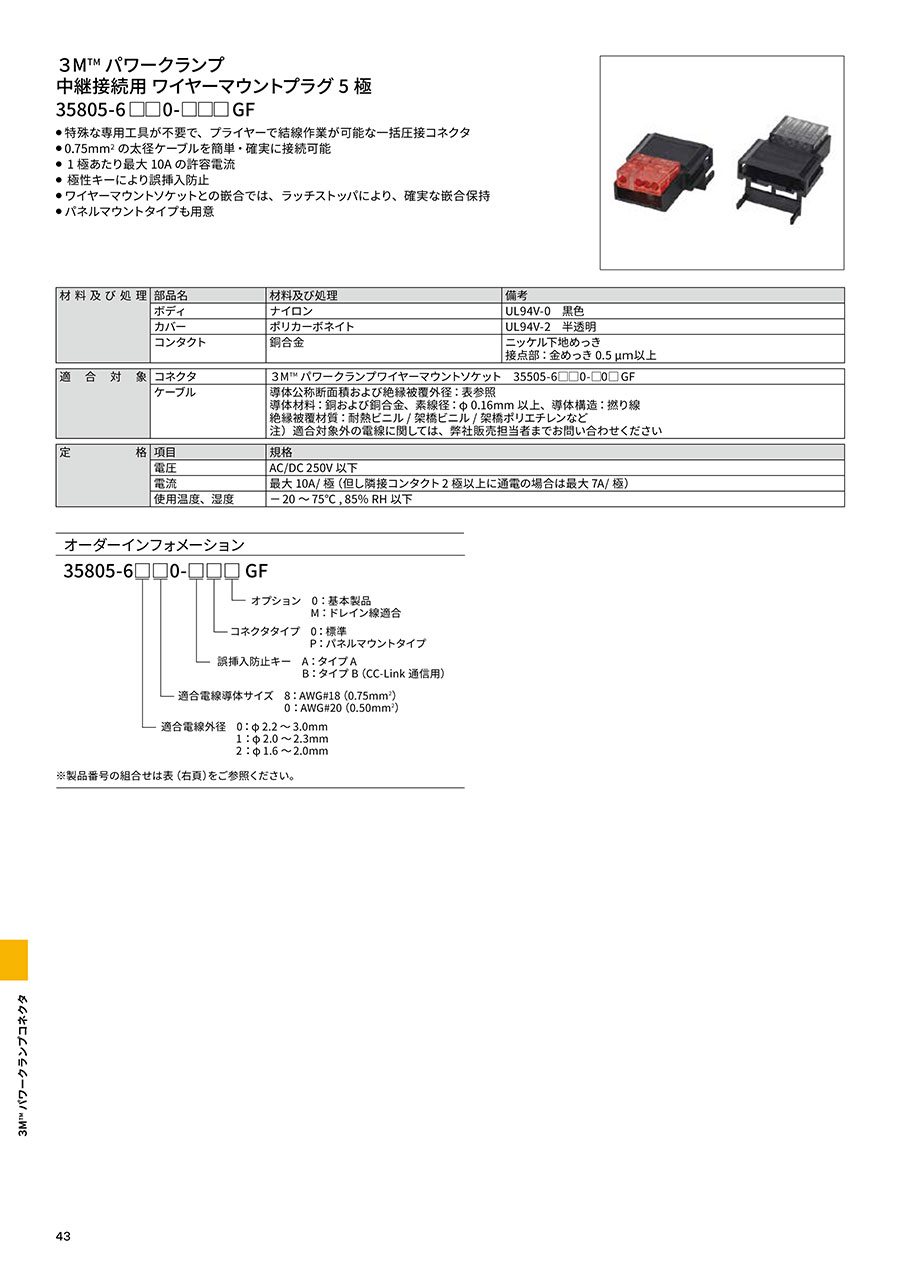

カタログ
