2.0mm ピッチ I/O コネクタ ワイヤーマウントリセプタクル用 シェルキット（ストレート型）
- 通常単価(税別)
- 564円
- 税込単価
- 620円
【特長】・太径電線接続と省スペース化を両立・EMI/ESD 対策品・インナーメ...
詳細情報を確認する- 種類
- フード
- 色
- 黒
- 特長
- EMI/ESD対策品
- 商品分類
- シェルキット
- 仕様
- ラッチ保持力100N以上
- 材質(ボディ)
- PC樹脂
- 適合コネクタ
- 3E206ー0100 KV
- 商品種類
- 2.0mm ピッチ I/O コネクタ ワイヤーマウントリセプタクル用 シェルキット（ストレート型）
3E306-3200-008の仕様・寸法情報
商品情報

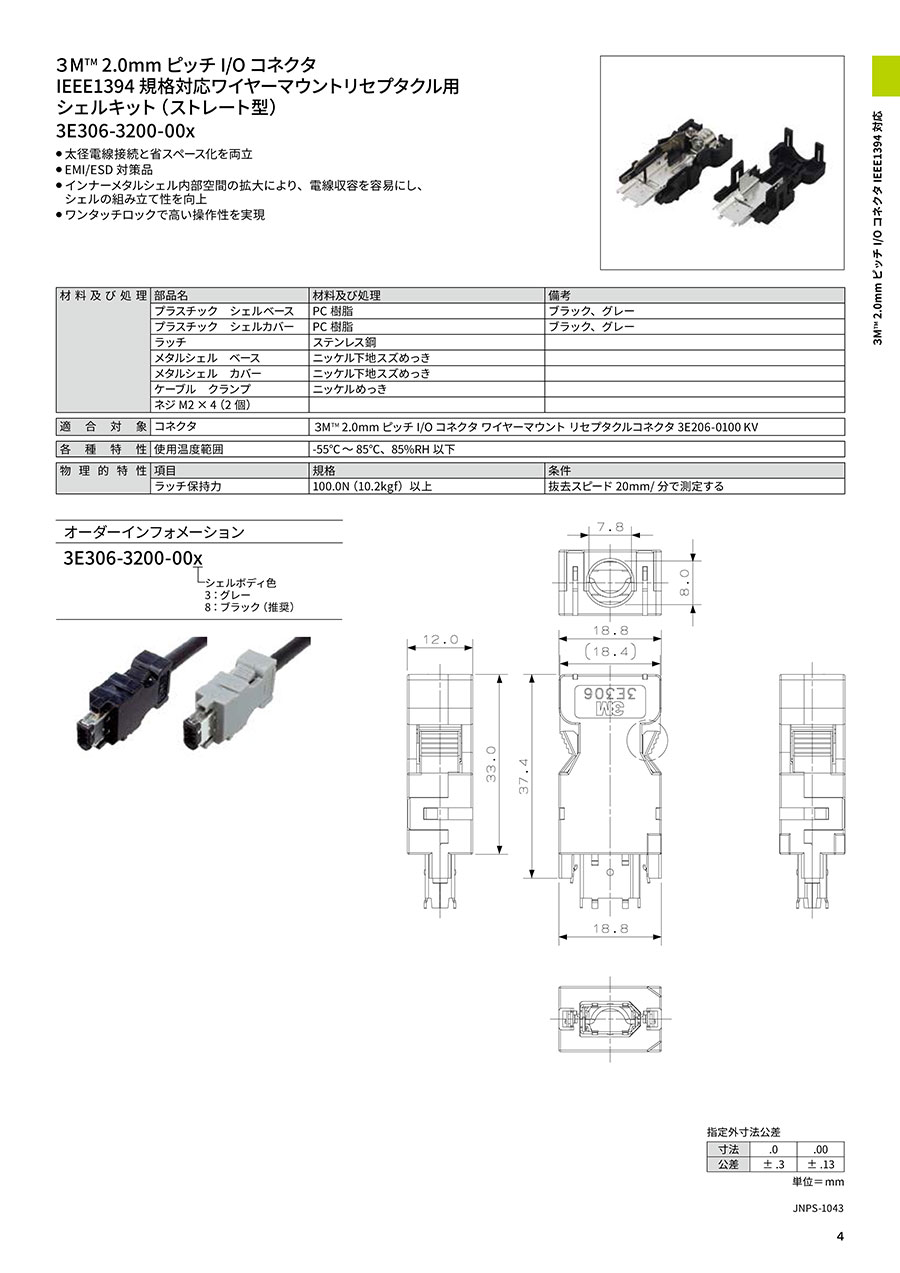

3M2.0mmピッチ I/Oコネクタ シェルキットの仕様
3M2.0mmピッチ I/Oコネクタ シェルキットの外観
3M2.0mmピッチ I/Oコネクタ シェルキットの構造
3M2.0mmピッチ I/Oコネクタ シェルキットの寸法
指定外寸法公差
寸法：.0、.00
公差：±.3、±.13
単位：mm
- 仕様
材質：ポリカーボネート
- 材料および処理
プラスチック シェルベース：PC樹脂
プラスチック シェルベース：PC樹脂
ラッチ：ステンレス鋼
メタルシェル ベース：ニッケル下地スズめっき
メタルシェル カバー：ニッケル下地スズめっき
ケーブル クランプ：ニッケルめっき
ネジM2×4（2個）
- 適合対称
コネクタ：3M 2.0mm ピッチ I/O コネクタ ワイヤーマウント リセプタクルコネクタ 3E206-0100 KV
- 各種特性
使用温度範囲：-55～+85℃、85%RH 以下
- 物理的特性
ラッチ保持力：100.0N（10.2kgf）以上、条件：抜去スピード20mm/分で測定する
開発秘話
サーボアンプエンコーダで採用されているIEEE1394コネクタにおいて、結線作業を考慮した最適な製品構造により、作業効率と品質安定性の向上を実現させました。
詳細情報
基本情報
【特長】
・太径電線接続と省スペース化を両立
・EMI/ESD 対策品
・インナーメタルシェル内部空間の拡大により、電線収容を容易にし、シェルの組み立て性を向上
・ワンタッチロックで高い操作性を実現
・サーボアンプエンコーダ用コネクタ
・ケーブル結線作業を考慮した製品設計で、作業効率と品質安定性の向上を実現します
【用途】
・産業機器の電線接続用2.0mmピッチ6極コネクタであるワイヤーマウントプラグ用シェルキット
