スリーエムジャパン

3M^TM リンクコネクタワイヤーマウントコネクタ

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 254円～645円

税込単価: 279円～710円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーエムジャパン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーエムジャパン

通常出荷日：在庫品1日目

雌雄同体のリンクコネクタと電線の中継・分岐が自由自在のワイヤマウントコネクタ。...

コネクタ形状
角型
コネクタシリーズ頭文字
数字
数字
3
適用ピン・コンタクト
オス
用途
ケーブル接続
許容電流 (A)
5
許容電圧 (V)
AC/DC160
電線接続方法
圧接
接続方向
ストレート
コンタクト材料
銅合金
めっき仕様(接点部)
接続部：ニッケル下地、仕上げ金
めっき仕様(接点部以外)
圧接部：ニッケル
めっき厚 (μm)
金めっき：0.2以上

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

特殊治工具不要、電線前処理不要

ワイヤーマウントコネクタの外観

コネクタボディの外観

コネクタカバーの外観

2極タイプ

4極タイプ

コネクタカバーの寸法図

38104-H022-K00 FLの寸法図

[材料及び処理]	■部品名	■材料及び処理	■備考
	ボディ	PBT 樹脂	UL94V-0
	カバー	ナイロン	UL94V-0
	コンタクト	銅合金	接点部:下地ニッケルめっき仕上げ金めっき 0.2μm以上圧接部:ニッケルめっき
[適合対象]	■コネクタ	3M^TM リンクコネクタワイヤーマウントコネクタ 3810x-x0xx-x00 FL 3M^TM リンクコネクタボードマウントコネクタ 3820x-x2S3-000 ○○
[適合対象]	■ケーブル	適合電線表による ※詳細に関しては弊社販売担当者までお問い合わせください
[定格]	■項目	■規格
	電圧	AC/DC 160V 以下
	電流	最大 5.0A
	使用温度範囲	-20～70℃

ワイヤーマウントコネクタ製品番号	極数	適合電線				ボディ色調
		電線種類	導体サイズ		電線形状仕上がり外径	ボディ色調
		電線種類	AWG サイズ	公称断面積	電線形状仕上がり外径	ボディ色	カバー色
38102-F020-H00 FL	2	ラウンドケーブル	20	0.50mm²	φ1.8mm-2.1mm	グレー	黄
38102-W022-W00 FL	2	ラウンドケーブル	22	0.30mm²	φ1.4mm-1.7mm	白	ピンク
38104-E018-E00 FL	4	ラウンドケーブル	18	0.75mm²	φ2.1mm-2.4mm	黒	オレンジ
38104-F018-F00 FL	4	ラウンドケーブル	18	0.75mm²	φ1.8mm-2.1mm	黒	黄
38104-E020-G00 FL	4	ラウンドケーブル	20	0.50mm²	φ2.1mm-2.4mm	グレー	オレンジ
38104-F020-H00 FL	4	ラウンドケーブル	20	0.50mm²	φ1.8mm-2.1mm	グレー	黄
38104-H022-K00 FL	4	ラウンドケーブル	22	0.30mm²	φ1.1mm-1.4mm	白	白

開発秘話

圧接技術とは1958年に3Mで開発された電線の接続技術で、通信、コンピュータ機器に幅広く採用されているだけではなく、厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、長期接続信頼性は様々な機器で実証されています。

型番リスト

表示件数

型番

極数

仕様

適合電線サイズ

(AWG)

適合ケーブル外径

(mm)

ボディ色

カバー色

トラスココード

RoHS?

最小発注数量

2	フラットケーブル用	18(0.75mm²)	φ2.54/ピッチ：2.54	黒	黒	-	10	1個
2	ラウンドケーブル用	20(0.5mm²)	φ1.8～2.1	グレー	黄	-	-	1個
2	ラウンドケーブル用	22(0.3mm²)	φ1.4～1.7	白	ピンク	-	-	1個
4	フラットケーブル用	18(0.75mm²)	φ2.54/ピッチ：2.54	黒	黒	449-3443	-	1個
4	フラットケーブル用	20(0.5mm²)	φ2.54/ピッチ：2.54	グレー	黒	449-3451	-	1個
4	ラウンドケーブル用	18(0.75mm²)	φ2.1～2.4	黒	オレンジ	449-3460	-	1個
4	ラウンドケーブル用	20(0.5mm²)	φ2.1～2.4	グレー	オレンジ	449-3478	-	1個
4	ラウンドケーブル用	18(0.75mm²)	φ1.8～2.1	黒	黄	449-3486	10	1個
4	ラウンドケーブル用	20(0.5mm²)	φ1.8～2.1	グレー	黄	449-3494	10	1個
4	ラウンドケーブル用	22(0.3mm²)	φ1.1～1.4	白	白	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

361円 ( 397円 )	在庫品1日目当日出荷可能
645円 ( 710円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
354円 ( 389円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
478円 ( 526円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

雌雄同体のリンクコネクタと電線の中継・分岐が自由自在のワイヤマウントコネクタ。
【特長】
・特殊治工具不要、電線前処理不要。
・電線をセットしプライヤーでかしめるだけの簡単確実な一括圧接コネクタ。
・各種フィールドバスやセンサーコントロールシステムに使用されている2.54ｍｍピッチ4芯フラットケーブルに適合。
・雌雄同形状コネクタであるため、1種類のコネクタでケーブルの中継やＴ分岐が可能。
・4点接触構造により、高い接触信頼性を実現。
【用途】
・信号・電源配線などの分岐・中継用途に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

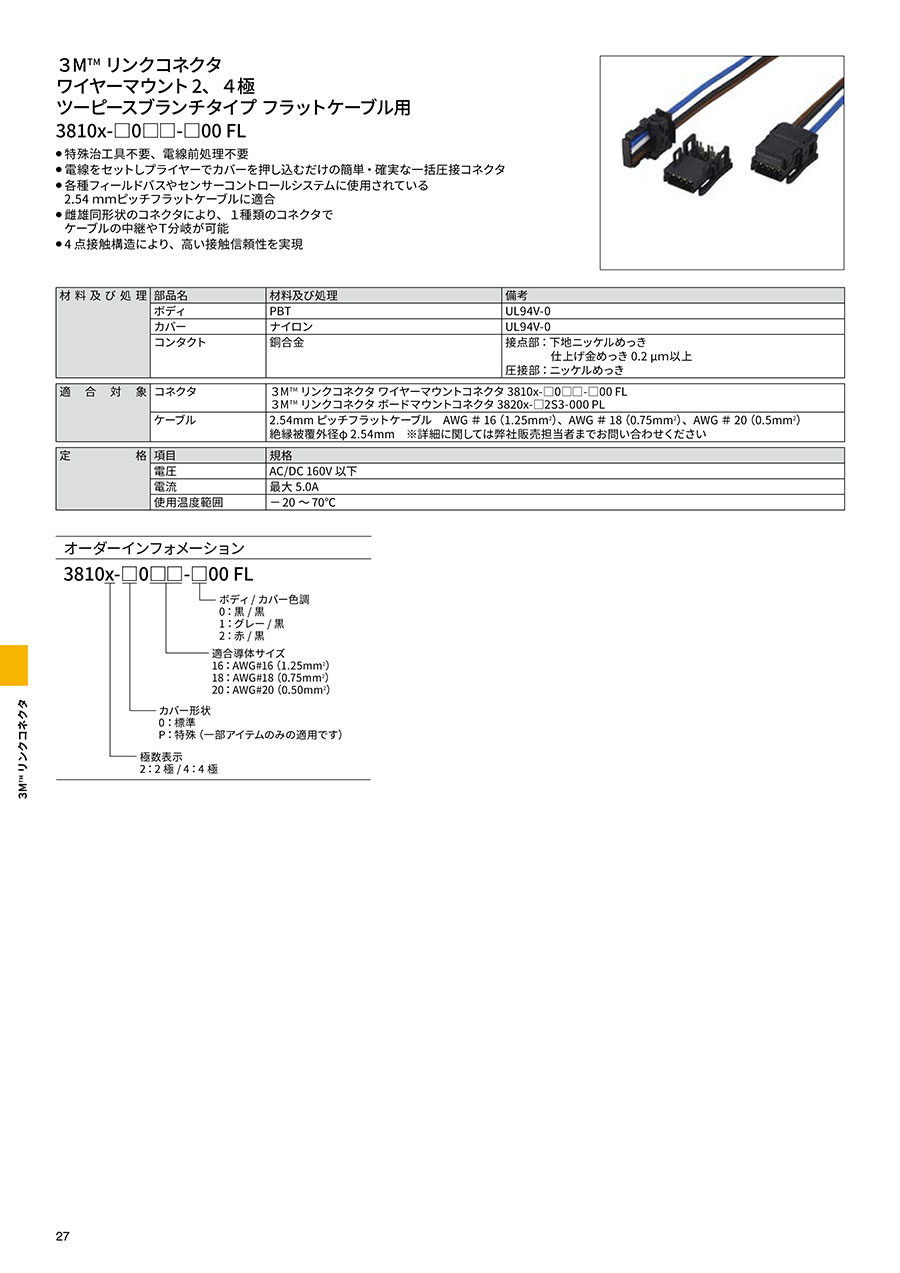

カタログ
