小型設計により省スペース化を実現したリンクコネクタ ボードマウントコネクタ。【特長】・システム施工を容...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
38202-52S3-000 PLの仕様
38202-52S3-000 PLの外観
38202-52S3-000 PLの詳細図
推奨ホールパターン
38202-62S3-000 PLの仕様
38202-62S3-000 PLの外観
38202-62S3-000 PLの詳細図
推奨ホールパターン
38202-52S3-000 PL／38202-62S3-000 PLの共通仕様
材料及び処理
| ■部品名 | ■材料及び処理 | ■備考 |
|---|---|---|
| ボディ | PBT樹脂 | UL94V-0 黒色 |
| ロックピン | 銅合金 | スズメッキ |
| コンタクト | 銅合金 | 接続部 ： ニッケルメッキ下地、金メッキ0.2 μ m以上 テール部 ： ニッケルメッキ下地、金フラッシュメッキ |
定格
| ■項目 | ■規格 |
|---|---|
| 電圧 | AC／DC 160V以下 |
| 電流 | 最大5.0A |
| 使用温度、湿度 | -20～70℃ |
単体特性
| ■項目 | ■規格 | ■条件 |
|---|---|---|
| 半田付け性 | 95％以上のぬれ、又はゼロクロスタイム3秒以下 | Sn-3Ag-0.5Cu半田使用 ぬれ性評価：245℃、3秒浸漬 ／ メニスコグラフ法245℃ |
| 半田耐熱性 | 試験後、外観に著しい変形なきこと | 浸漬半田：260℃、10秒、2回 又は263℃、3秒、2回まで ※プリヒートは部品表面温度100℃以下、60秒以内 手半田 ：390℃、3秒、2回まで |
物理的特性
| ■項目 | ■規格 | ■条件 |
|---|---|---|
| 挿抜力 | 挿入力：2N/pin以下 抜去力：0.5N/pin以上 | 3M製適合コネクタとの組合せによる。挿抜スピード5mm/分で測定する。規格は単極あたりの算出値。 |
| ラッチ保持力 | 98N以上（垂直方向） | 25mm/分で測定。 |
| 挿抜耐久性 | 試験後、接触抵抗増加値（25mΩ 以下）を満足すること。 | 挿抜300回 |
| 耐振動性 | 試験後、接触抵抗増加値（25mΩ 以下）を満足すること。瞬断1μ 秒以下。 | 振動試験時に瞬断を測定する。 （その他参照） |
| 耐衝撃性 | 試験後、接触抵抗増加値（25mΩ 以下）を満足すること。瞬断1μ 秒以下。 | 50G、11m秒、X・Y・Z方向 各3回。 |
| コンタクト保持力 | 19.6N以上 | コネクタボディとコンタクト間に5mm/分の速度で引っ張りを加えたときのコンタクト保持力を測定。 |
電気的特性
| ■項目 | ■規格 | ■条件 |
|---|---|---|
| 耐電圧 | 漏れ電流1mA以内で絶縁破壊が発生しないこと。 | 隣接コンタクト間にAC1000VRMSを1分間印加。 |
| 絶縁抵抗 | 1000MΩ 以上 | 隣接コンタクト間にDC500V印加し1分後、測定する。 |
| 瞬断 | 試験中に1μ sec以上の瞬断が発生しないこと。 | 振動試験は3Mシーケンス2として実施。 |
| 接触抵抗 | 初期接触抵抗20mΩ 以下 各環境試験後の接触抵抗増加値が25mΩ 以下のこと。 | 抵抗測定電流1mA、開放電圧20mVの4端子法にて測定する。 （3M製適合コネクタとの組合わせ時であり、コンタクトのバルク抵抗を含む。） ●3Mシーケンス 1／50回挿抜→耐湿試験→塩水噴霧試験 ●3Mシーケンス 2／熱衝撃試験→湿度試験→振動試験 ●3Mシーケンス 3／高温寿命試験 ●H2Sガスシーケンス／50回挿抜→H2Sガス試験 ●耐久挿抜試験／300回挿抜 *各種環境試験条件はその他参照 |
その他
| ■試験項目 | ■試験条件 |
|---|---|
| 耐湿試験 | -10～65℃、95％RH/10サイクル |
| 塩水噴霧試験 | 塩化ナトリウム5％溶液、35℃/48時間 |
| 熱衝撃試験 | -55℃→25℃→85℃→25℃/5サイクル |
| 湿度試験（定常状態） | 40℃、95％RH/96時間 |
| 高温寿命試験 | 85℃/1000時間 |
| 振動試験 | 10→55Hz、振幅1.52mm又は10G、1分間掃引／X・Y・Z方向各2時間 |
38204-52S3-000 PLの仕様
38204-52S3-000 PLの外観
38204-52S3-000 PLの詳細図
推奨ホールパターン

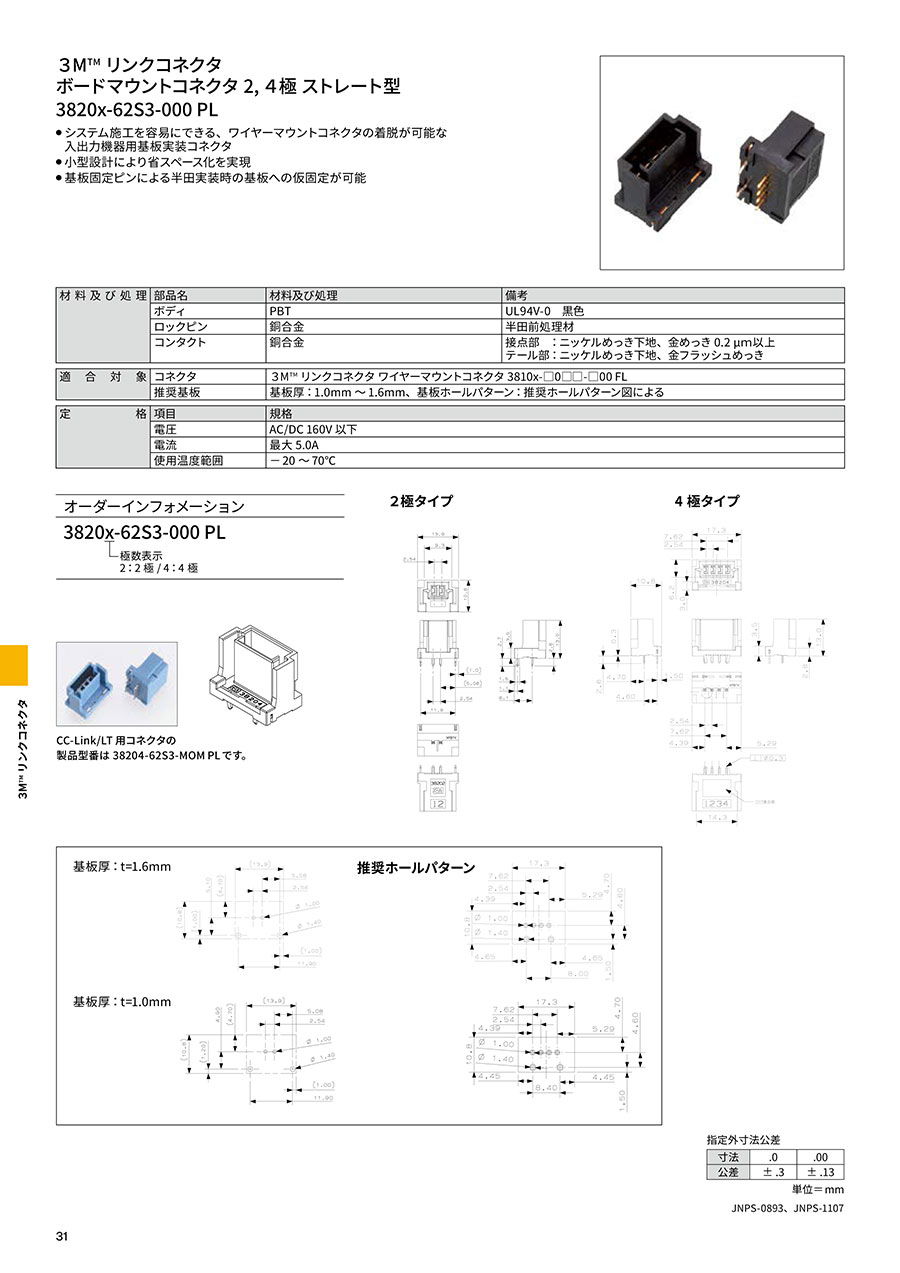

38204-62S3-000 PLの仕様
38204-62S3-000 PLの外観
38204-62S3-000 PLの詳細図
推奨ホールパターン
38204-52S3-000 PL／38204-62S3-000 PLの共通仕様
材料及び処理
| ■部品名 | ■材料及び処理 | ■備考 |
|---|---|---|
| ボディ | PBT 樹脂 | UL94V-0 黒色 |
| ロックピン | 銅合金 | 半田前処理材 |
| コンタクト | 銅合金 | 接点部 ：ニッケルめっき下地、金めっき 0.2 μm以上 テール部：ニッケルめっき下地、金フラッシュめっき |
定格
| ■項目 | ■規格 |
|---|---|
| 電圧 | AC/DC 160V 以下 |
| 電流 | 最大 5.0A |
| 使用温度範囲 | -20～70℃ |
共通指定外寸法公差
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.13 |
単位=mm
注意・禁止事項
本製品に関する記載、技術情報およびご提案は信頼できる情報を基にしておりますが、これらがすべてにおいて正確であること、または完全であることについては保証いたしかねます。お客様には、ご使用になる前に本製品を評価し、お客様が意図される用途に適合するかどうかをご判断いただき、本製品のご使用に関するあらゆる危険と責任を負っていただくことになります。
開発秘話
圧接技術とは1958年に開発された電線の接続技術で、通信、コンピュータ機器に幅広く採用されているだけではなく、
厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、長期接続信頼性は様々な機器で実証されています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
333円66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型設計により省スペース化を実現したリンクコネクタ ボードマウントコネクタ。
【特長】
・システム施工を容易にできる、ワイヤーマウントコネクタの着脱が可能な入出力機器用基板実装 ナイロンコネクタ。
・基板固定ピンによる半田実装時の基板への仮固定が可能。
【用途】
・ワイヤーマウントコネクタと嵌合する基板実装用コネクタ。
