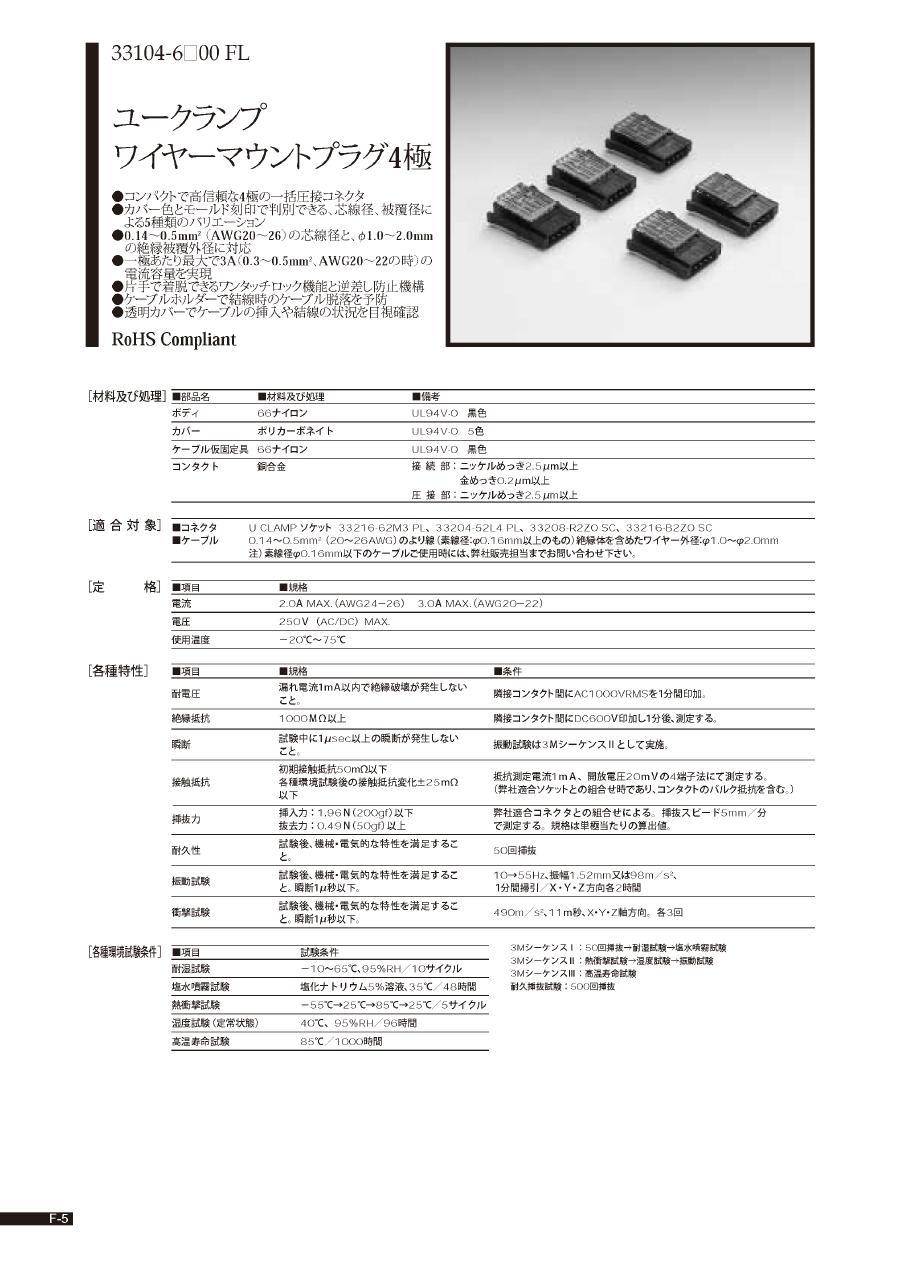

コンパクトで高信頼な4極の一括圧接コネクタ

ユークランプワイヤーマウントプラグの外観

ユークランプワイヤーマウントプラグの寸法図(圧接前、圧接後)

［材料及び処理］	■部品名	■材料及び処理	■備考
	ボディ	66ナイロン	UL94V-0 黒色
	カバー	ポリカーボネイト	UL94V-0 5色
	ケーブル仮固定具	66ナイロン	UL94V-0 黒色
	コンタクト	銅合金	接続部：ニッケルめっき2.5μm以上金めっき0.2μm以上圧接部：ニッケルめっき2.5μm以上
［適合対象］	■コネクタ	U CLAMP ソケット 33216-62M3 PL、33204-52L4 PL、33208-R2Z0 SC、33216-B2Z0 SC
［適合対象］	■ケーブル	0.14～0.5mm²(20～26AWG)のより線(素線径：φ0.16mm以上のもの)絶縁体を含めたワイヤー外径φ1.0～φ2.0mm 注)素線径φ0.16mm以下のケーブルご使用時には、弊社販売担当までお問い合わせ下さい。
［定格］	■項目	■規格
	電流	2.0A MAX.(AWG24－26)3.0A MAX.(AWG20-22)
	電圧	250V(AC/DC)MAX.
	使用温度	-20℃～75℃
［各種特性］	■項目	■規格	■条件
	耐電圧	漏れ電流1mA以内で絶縁破壊が発生しないこと。	隣接コンタクト間にAC1000VRMSを1分間印加。
	絶縁抵抗	1000MΩ以上	隣接コンタクト間にDC600V印加し1分後、測定する。
	瞬断	試験中に1μsec以上の瞬断が発生しないこと。	振動試験は3mシーケンスⅡとして実施。
	接触抵抗	初期接触抵抗50mΩ以下各種環境試験後の接触抵抗変化±25mΩ以下	抵抗測定電流1mA、開放電圧20mVの4端子法にて測定する。 (弊社適合ソケットとの組合せ時であり、コンタクトのバルク抵抗を含む。)
	挿抜力	挿入力：1.96N(200gf)以下抜去力：0.49N(50gf)以上	弊社適合コネクタとの組合せによる。挿抜スピード5mm/分で測定する。規格は単極当たりの算出値。
	耐久性	試験後、機械・電気的な特性を満足すること。	50回挿抜
	振動試験	試験後、機械・電気的な特性を満足すること。瞬断1μ秒以下。	10→55Hz、振幅1.52mm又は98m/s²、1分間掃引/X・Y・Ｚ方向各2時間
	衝撃試験	試験後、機械・電気的な特性を満足すること。瞬断1μ秒以下。	490m/s²、11m秒、X・Y・Z軸方向。各3回

［各種環境試験条件］	■項目	試験条件
	耐湿試験	-10～65℃、95%RH/10サイクル
	塩水噴霧試験	塩化ナトリウム5%溶液､35℃/48時間
	熱衝撃試験	-55℃→25℃→85℃→25℃/5サイクル
	湿度試験(定常状態)	40℃、95%RH/96時間
	高温寿命試験	85℃/1000時間

3MシーケンスⅠ：50回挿抜→耐湿試験→塩水噴霧試験
3MシーケンスⅡ：熱衝撃試験→湿度試験→振動試験
3MシーケンスⅢ：高温寿命試験
耐久挿抜試験：500回挿抜

ボディ、ボデイ&カバー、カバー色、番号

開発秘話

「圧接」は3Ｍ社によって開発され、現在最も広く普及している、コネクタと電線の高信頼接続の方式の一つです。
「ユークランプ」の「ユー」はこの圧接方式の端子の形状がアルファベットの「U」に似ていることから名付けられました。
