ミニチュアデルタリボン（MDR） システム表面実装リセプタクル

ミニチュアデルタリボン（MDR） システム表面実装リセプタクル
通常単価(税別)
694円～1,193円特別価格
税込単価
763円～1,312円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

クロストーク防止のミニチュアデルタリボン（MDR）システム表面実装リセプタクル。【特長】・ハーフピッチ...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

3M ミニチュアデルタリボン（MDR）システムプラグ

スリーエムジャパン

3M ミニチュアデルタリボン（MDR）システムプラグ
通常価格(税別)： 380円 (税込価格：418円)

通常出荷日：在庫品1日目

よく一緒に見られています

はんだ付プラグ 3M（TM）MDRコネクタ はんだ付プラグ ミニチュアデルタリボン（MDR）システム

スリーエムジャパン

はんだ付プラグ 3M（TM）MDRコネクタ はんだ付プラグ ミニチュアデルタリボン（MDR）システム
通常価格(税別)： 647円 (税込価格：712円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

10214-1210 PE／10220-1210 PE／10226-1210 PE／10240-1210 PE／10250-1210 PEの仕様

10214-1210 PE／10220-1210 PE／10226-1210 PE／10240-1210 PE／10250-1210 PEの外観

10214-1210 PE／10220-1210 PE／10226-1210 PE／10240-1210 PE／10250-1210 PEの外観

10214-1210 PE／10220-1210 PE／10226-1210 PE／10240-1210 PE／10250-1210 PEの詳細図

10214-1210 PE／10220-1210 PE／10226-1210 PE／10240-1210 PE／10250-1210 PEの詳細図

10214-1210 PE／10220-1210 PE／10226-1210 PE／10240-1210 PE／10250-1210 PEの寸法図

10214-1210 PE／10220-1210 PE／10226-1210 PE／10240-1210 PE／10250-1210 PEの寸法図

■極数 ■製品番号■A■B■C■D■E■F■G■H
1410214-1210 PE29.523.6412.708.2557.6212.619.923.64
2010220-1210 PE33.427.4516.5112.06511.4316.423.827.45
2610226-1210 PE38.231.2620.3215.87515.2420.227.631.26
4010240-1210 PE47.140.1529.2124.76524.1329.236.540.15
5010250-1210 PE52.446.5035.5631.11530.4835.542.846.50

指定外寸法公差

寸法.0.00.000
公差±.3±.15±.150

単位=mm

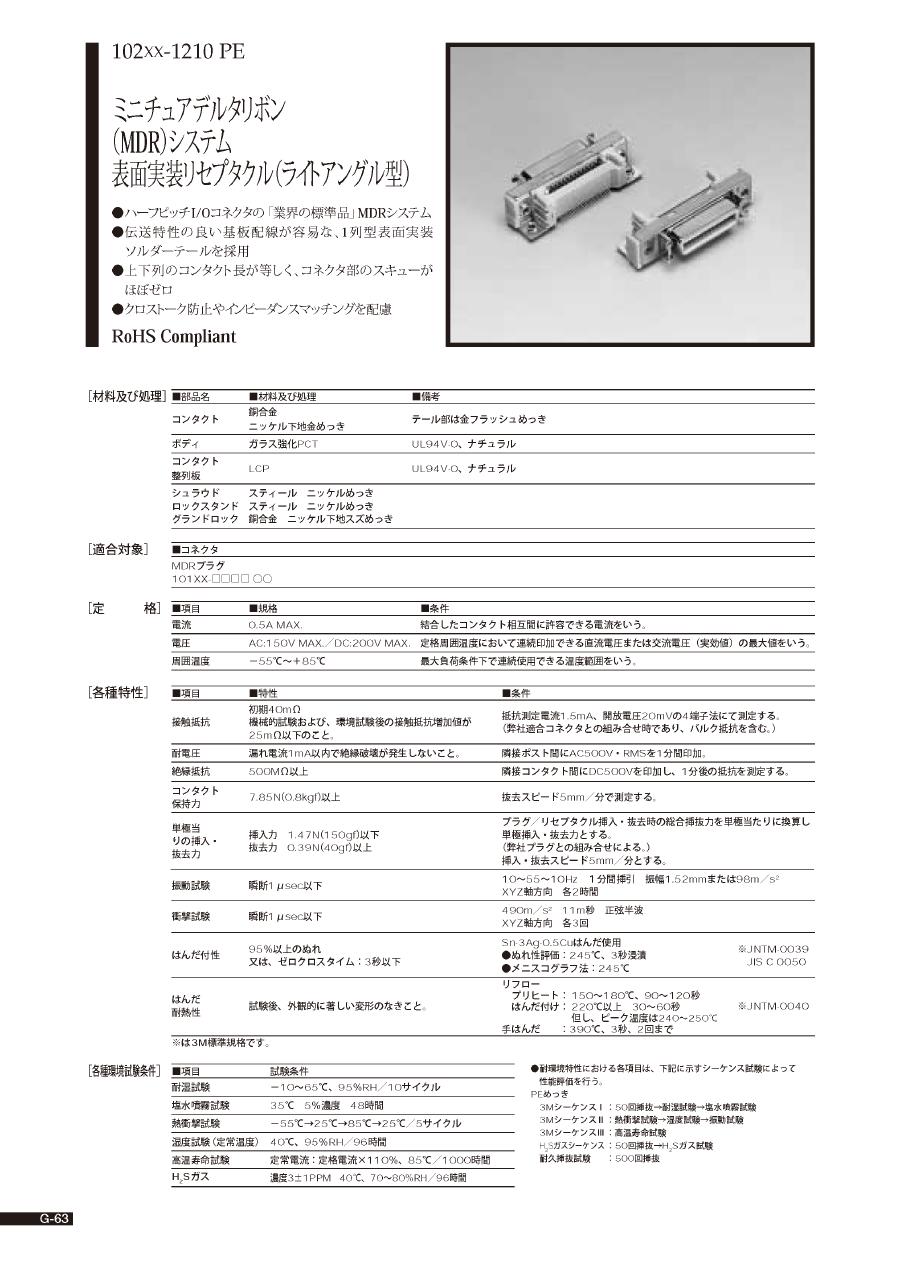

10214-1210 PE／10220-1210 PE／10226-1210 PE／10240-1210 PE／10250-1210 PEの共通仕様

材料及び処理

■部品名■材料及び処理■備考
コンタクト銅合金
ニッケル下地金めっき		テール部は金フラッシュめっき
ボディガラス強化PCTUL94V-0、ナチュラル
コンタクト
整列板		LCPUL94V-0、ナチュラル
シュラウド
ロックスタンド
グランドロック		スティール　ニッケルめっき
スティール　ニッケルめっき
銅合金　ニッケル下地スズめっき

定格

■項目■規格■条件
電流0.5A MAX.結合したコンタクト相互間に許容できる電流をいう。
電圧AC：150V MAX.／DC：200V MAX.定格周囲温度において連続印加できる直流電圧または交流電圧（実効値）の最大値をいう。
周囲温度-55℃～＋85℃最大負荷条件下で連続使用できる温度範囲をいう。

各種特性

■項目■特性■条件
接触抵抗初期40mΩ
機械的試験および、環境試験後の接触抵抗増加値が25mΩ以下のこと。		抵抗測定電流1.5mA、開放電圧20mVの4端子法にて測定する。
（3M製適合コネクタとの組み合せ時であり、バルク抵抗を含む。）
耐電圧漏れ電流1mA以内で絶縁破壊が発生しないこと。隣接ポスト間にAC500V・RMSを1分間印加。
絶縁抵抗500MΩ以上隣接コンタクト間にDC500Vを印加し、1分後の抵抗を測定する。
コンタクト
保持力		7.85N（0.8kgf）以上抜去スピード5mm/分で測定する。
単極当りの挿入・抜去力挿入力　1.47N（150gf）以下
抜去力　0.39N（40gf）以上		プラグ／リセプタクル挿入・抜去時の総合挿抜力を単極当たりに換算し単極挿入・抜去力とする。
（3M製プラグとの組み合せによる。）
挿入・抜去スピード5mm/分とする。
振動試験瞬断1μsec以下10～55～10Hz 1分間挿引　振幅1.52mmまたは98m/s2
XYZ軸方向　各2時間
衝撃試験瞬断1μsec以下490m/s2　11m秒　正弦半波
XYZ軸方向　各3回
はんだ付性95％以上のぬれ
又は、ゼロクロスタイム：3秒以下		Sn-3g Ag-0.5 Cuはんだ使用
●ぬれ性評価：245℃、3秒浸漬
●メニスコグラフ法：245℃		※JNTM-0039
JIS C 0050
はんだ耐熱性試験後、外観的に著しい変形のなきこと。リフロー
プリヒート： 150～180℃、90～120秒
はんだ付け： 220℃以上　30～60秒 但し、ピーク温度は240～250℃
手はんだ ：390℃、3秒、2回まで		※JNTM-0040
  • ※ は3M標準規格です。

各種環境試験条件

■項目■試験条件
耐湿試験-10～65℃、95％RH/10サイクル
塩水噴霧試験35℃　5％濃度　48時間
熱衝撃試験-55℃→25℃→85℃→25℃/5サイクル
湿度試験（定常温度）40℃、95％RH/96時間
高温寿命試験定常電流：定格電流×110％、85℃/1000時間
H2Sガス濃度3±1PPM　40℃、70～80％RH/96時間
  • 耐環境特性における各項目は、下記に示すシーケンス試験によって性能評価を行う。

PEめっき
3MシーケンスI：50回挿抜→耐湿試験→塩水噴霧試験
3MシーケンスII：熱衝撃試験→湿度試験→振動試験
3MシーケンスIII：高温寿命試験
H2Sガスシーケンス：50回挿抜→H2Sガス試験
耐久挿抜試験：500回挿抜

  • ※ 上記にない型番につきましては、カタログをご覧ください。

開発秘話



ミニチュアデルタリボン（MDR）システムは、1.27mmピッチの機器間接続用システムとして、内外のコンピュータ、
OA、FA、MEなど各種電子機器において広く採用されてきたハーフピッチI / Oコネクタの業界標準品です。
SCSI、RS232C、ACサーボモータなど各種インターフェースのハーフピッチ化におけるde-factoStandard（事実上の標準） となっています。
パソコンとプリンタをはじめとする周辺機器の双方向パラレルインターフェースであるIEEE1284において、
MDR36ピンが推奨コネクタとして規格化されている他、JEIDA59-1999（DISM）に代表されるPC用デジタル液晶モニターインターフェースでも規格化されています。

型番リスト

表示件数
  • 1
    • 型番
    10220-1210 PE
    10226-1210 PE
    10226-2210 PE

    ピン数

    接続方向

    固定方法

    		RoHS?最小発注数量
    20
    アングル
    特記なし
    -
    1個
    26
    アングル
    特記なし
    10
    1個
    26
    ストレート
    パネル：ネジ固定M2.5/基板：ネジ固定M2.5
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    801円240円
    ( 264円 )
    在庫品1日目当日出荷可能
    1,193円
    ( 1,312円 )
    在庫品1日目当日出荷可能
    694円347円
    ( 382円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    クロストーク防止のミニチュアデルタリボン（MDR）システム表面実装リセプタクル。
    【特長】
    ・ハーフピッチI / Oコネクタの「業界の標準品」MDRシステム。
    ・伝送特性の良い基板配線が容易な、1列型表面実装ソルダーテールを採用した角型コネクタ。
    ・上下列のコンタクト長が等しく、コネクタ部のスキューがほぼゼロ。
    ・インピーダンスマッチングを配慮。
    【用途】
    ・基板表面実装用のハーフピッチI / Oコネクタ。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
