ミニチュアデルタリボン（MDR）システム ワイヤーマウントリセプタクル
- 通常単価(税別)
- 514円～948円特別価格
- 税込単価
- 565円～1,043円特別価格
EMI／ESD対策を施し、機器の小型化にも貢献できるコンパクトでスマートな製品設計の角型コネクタ。【特...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ミニチュアデルタリボン（MDR）システムワイヤーマウントリセプタクルの品名構成
製品仕様
- 定格電圧:AC:150V MAX./DC:200V MAX.
- 定格電流:0.5A
- 周囲温度:-55℃～+85℃
材質と処理
- コンタクト:銅合金、ニッケル下地金めっき
- ボディ:ガラス強化ポリエステル UL94V-0、黒色
- カバー:ガラス強化ポリエステル UL94V-0、黒色
- シュラウド:スティールニッケルめっき
- ロックスタンド:亜鉛合金ダイカストニッケルめっき

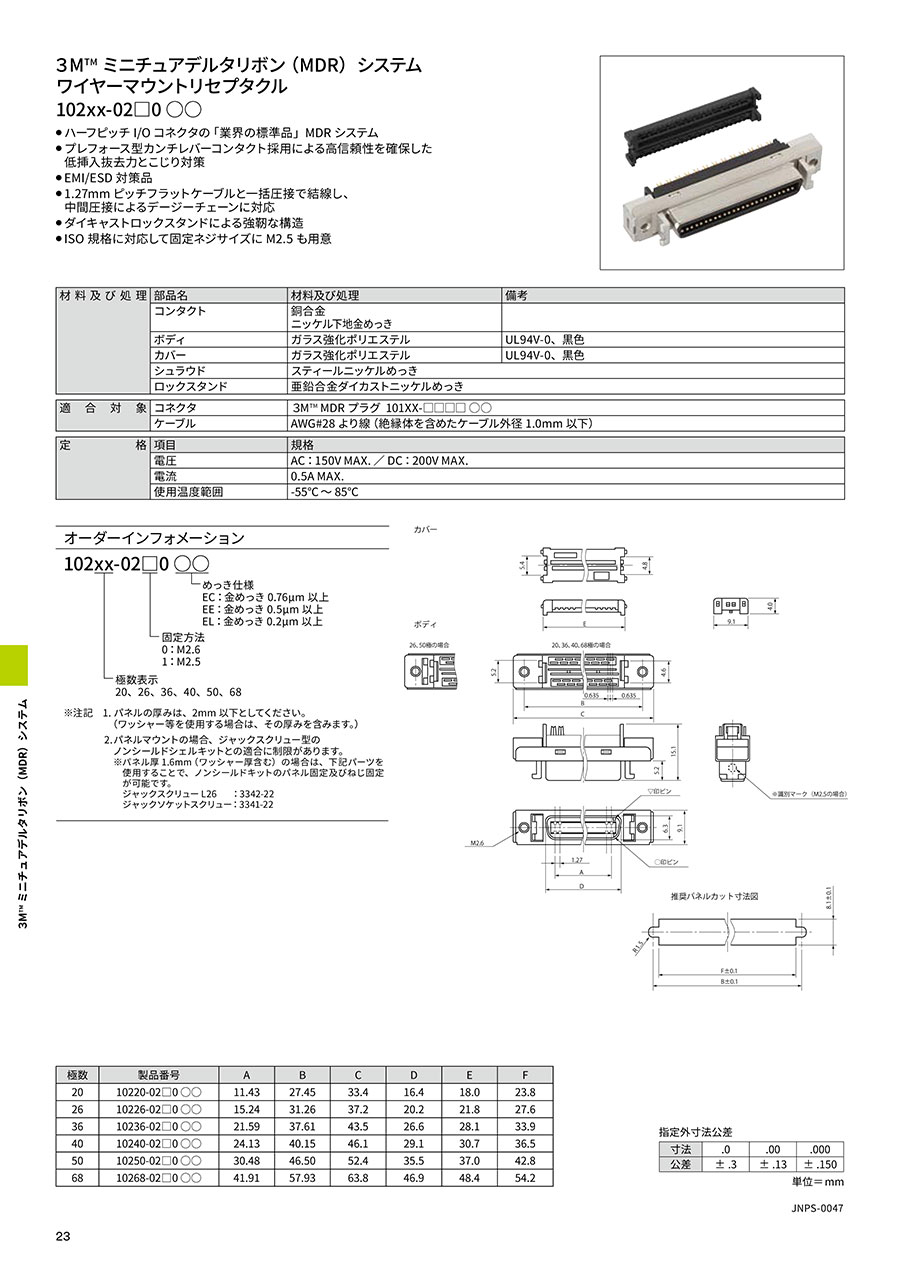

外形図
カバー 外形図
ボディ 外形図
単位:mm
| ■極数 | ■製品番号 | ■A | ■B | ■C | ■D | ■E | ■F | |
|---|---|---|---|---|---|---|---|---|
| 20 | 10220-02□0〇〇 | 11.43 | 27.45 | 33.4 | 16.4 | 18.0 | 23.8 | |
| 26 | 10226-02□0〇〇 | 15.24 | 31.26 | 37.2 | 20.2 | 21.8 | 27.6 | |
| 36 | 10236-02□0〇〇 | 21.59 | 37.61 | 43.5 | 26.6 | 28.1 | 33.9 | |
| 40 | 10240-02□0〇〇 | 24.13 | 40.15 | 46.1 | 29.1 | 30.7 | 36.5 | |
| 50 | 10250-02□0〇〇 | 30.48 | 46.50 | 52.4 | 35.5 | 37.0 | 42.8 | |
| 68 | 10268-02□0〇〇 | 41.91 | 57.93 | 63.8 | 46.9 | 48.4 | 54.2 | |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
514円 ( 565円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
641円 ( 705円 ) | 在庫品1日目当日出荷可能 |
638円191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
948円 ( 1,043円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
EMI／ESD対策を施し、機器の小型化にも貢献できるコンパクトでスマートな製品設計の角型コネクタ。
【特長】
・ハーフピッチI／Oコネクタの「業界標準品」MDRシステム。
・プレフォース型カンチレバーコンタクト採用による高信頼性を確保した低挿入抜去力とこじり対策。
・1.27mmピッチフラットケーブルと一括圧接で結線し、中間圧接によるデージーチェーンに対応。
・ダイキャストロックスタンドによる強靭な構造。
・ISO規格に対応して固定ネジサイズにM2.5も用意。
【用途】
・機器間のケーブル接続用。
