ミニチュアデルタリボン（MDR）システムリセプタクル（コンドミニアム）
- 用途
- プリント基板用
- シリーズ
- その他
- 適用ピン・コンタクト
- メス(ソケット)
- 許容電流(A)
- 0.5
- 許容電圧(V)
- AC150/DC200
- 接続方向
- アングル
- 数字
- 1
- めっき仕様(接点部)
- 接点部：ニッケル下地金
- めっき仕様(接点部以外)
- テール部：金フラッシュ
- めっき厚 (μm)
- 金めっき：0.5以上
- 適合基板厚 (mm)
- 1.6
- コンタクト材質
- 銅合金
- ボディ色
- 黒
- シリーズ詳細
- MDR
10250-M218 PEの仕様・寸法情報
商品情報
10250-M218 PE／10268-M218 PE／102A0-M218 PEの仕様
10250-M218 PE／10268-M218 PE／102A0-M218 PEの外観
10250-M218 PE／10268-M218 PE／102A0-M218 PEの詳細図
10250-M218 PE／10268-M218 PE／102A0-M218 PEの断面図
| ■極数 | ■製品番号 | ■A | ■B | ■C | ■D | ■E | ■F | ■G | ■H | ■J |
|---|---|---|---|---|---|---|---|---|---|---|
| 100（50×2） | 10250-M218 PE | 30.48 | 46.50 | 55.0 | 35.5 | 42.4 | 62.7 | 51.5 | 42.8 | 51.45 |
| 136（68×2） | 10268-M218 PE | 41.91 | 57.93 | 66.4 | 46.9 | 53.8 | 74.1 | 62.9 | 54.2 | 62.88 |
| 200（100×2） | 102A0-M218 PE | 62.23 | 78.25 | 86.8 | 67.2 | 74.2 | 94.5 | 83.3 | 74.5 | 83.20 |
指定外寸法公差
| 寸法 | .0 | .00 | .000 |
|---|---|---|---|
| 公差 | ±.3 | ±.15 | ±.150 |
単位=mm
10250-M218 PE／10268-M218 PE／102A0-M218 PEの共通仕様
材料及び処理
| ■部品名 | ■材料及び処理 | ■備考 |
|---|---|---|
| コンタクト | 銅合金 ニッケル下地金めっき | テール部は金フラッシュめっき |
| ボディ | ガラス強化ポリエステル（色調：黒色） | UL94V-0、黒色 |
| コンタクト整列板 | ガラス強化ポリエステル | UL94V-0 |
| シュラウド ロックスタンド 連結板 丸子ネジ | スティール ニッケルめっき 亜鉛合金ダイカスト ニッケルめっき ステンレススチール M2.5ニッケルめっき | |
定格
| ■項目 | ■規格 | ■条件 |
|---|---|---|
| 電流 | 0.5A MAX. | 結合したコンタクト相互間に許容できる電流をいう。 |
| 電圧 | AC：150V MAX.／DC：200V MAX. | 定格周囲温度において連続印加できる直流電圧または交流電圧（実効値）の最大値をいう。 |
| 周囲温度 | －55℃～＋85℃ | 最大負荷条件下で連続使用できる温度範囲をいう。 |
各種特性
| ■項目 | ■特性 | ■条件 | |
|---|---|---|---|
| 接触抵抗 | 上段90mΩ 下段35mΩ 機械的試験および、環境試験後の接触抵抗増加値が25mΩ以下のこと。 | 抵抗測定電流1.5mA、開放電圧20mVの4端子法にて測定する。 （3M製適合コネクタとの組み合せ時であり、バルク抵抗を含む。） | |
| 耐電圧 | 漏れ電流1mA以内で絶縁破壊が発生しないこと。 | 隣接コンタクト間にAC500V・RMSを1分間印加。 | |
| 絶縁抵抗 | 500MΩ以上 | 隣接コンタクト間にDC500Vを印加し、1分後の抵抗を測定する。 | |
| コンタクト保持力 | 7.85N（0.8kgf）以上 | 抜去スピード5mm／分で測定する。 | |
| 単極当りの挿入・抜去力 | 挿入力 1.47N（150gf）以下 抜去力 0.39N（40gf）以上 | プラグ／リセプタクル挿入・抜去時の総合挿抜力を単極当たりに換算し、単極挿入・抜去力とする。 （3M製プラグとの組み合せによる。） 挿入・抜去スピード5mm／分とする。 | |
| 振動試験 | 瞬断1μsec以下 | 10～55～10Hz 1分間挿引 振幅1.52mmまたは98m／s2 XYZ軸方向 各2時間 | |
| 衝撃試験 | 瞬断1μsec以下 | 490m／s2 11m 秒 正弦半波 XYZ軸方向 各3回 | |
| はんだ付性 | 95％以上のぬれ 又はゼロクロスタイム：3秒以下 | Sn-3AG-0.5Cu はんだ使用 ●ぬれ性評価：245℃、3秒浸漬 ●メニスコグラフ法：245℃ | ※JNTM-0039 JIS C 0050 |
| はんだ耐熱性 | 試験後、外観的に著しい変形のなきこと。 | 浸漬はんだ： 260℃、10秒、2回 又は 263℃、5秒、2回まで ＊但し、プリヒートは、部品表面温度が100℃以下、60秒以内 手はんだ：390℃、3秒、2回まで | ※JNTM-0040 |
- ※ は3M標準規格です。
各種環境試験条件
| ■項目 | ■試験条件 |
|---|---|
| 耐湿試験 | －10～65℃、95％RH／10サイクル |
| 塩水噴霧試験 | 35℃ 5％濃度 48時間 |
| 熱衝撃試験 | －55℃→25℃→85℃→25℃／5サイクル |
| 湿度試験（定常温度） | 40℃、95％RH／96時間 |
| 高温寿命試験 | 定常電流：定格電流×110％、85℃／1000時間 |
| H2Sガス | 濃度3±1PPM 40℃、70～80％RH／96時間 |
- 耐環境特性における各項目は、下記に示すシーケンス試験によって 性能評価を行う。
PEめっき
3MシーケンスI：50回挿抜→耐湿試験→塩水噴霧試験
3MシーケンスII：熱衝撃試験→湿度試験→振動試験
3MシーケンスIII：高温寿命試験
H2Sガスシーケンス：50回挿抜→H2Sガス試験
耐久挿抜試験：500回挿抜
開発秘話
ミニチュアデルタリボン（MDR）システムは、1.27mmピッチの機器間接続用システムとして、内外のコンピュータ、
OA、FA、MEなど各種電子機器において広く採用されてきたハーフピッチI / Oコネクタの業界標準品です。
SCSI、RS232C、ACサーボモータなど各種インターフェースのハーフピッチ化における de-factoStandard（事実上の標準） となっています。
パソコンとプリンタをはじめとする周辺機器の双方向パラレルインターフェースであるIEEE1284において、
MDR36ピンが推奨コネクタとして規格化されている他、
JEIDA59-1999（DISM）に代表されるPC用デジタル液晶モニターインターフェースでも規格化されています。
詳細情報
基本情報
パネルマウントに対応のミニチュアデルタリボン（MDR）システムリセプタクル（コンドミニアム）。
【特長】
・ハーフピッチI / Oコネクタの「業界の標準品」MDRシステム角型コネクタ。
・プレフォース型カンチレバーコンタクト採用による高信頼性を確保した低挿入抜去力とこじり対策。
・独自のコンドミニアム（2段重ね）構造による省スペース、高密度実装SCSIをはじめとするデージーチェーン接続に最適。
【用途】
・基板実装用のハーフピッチI / Oコネクタ。

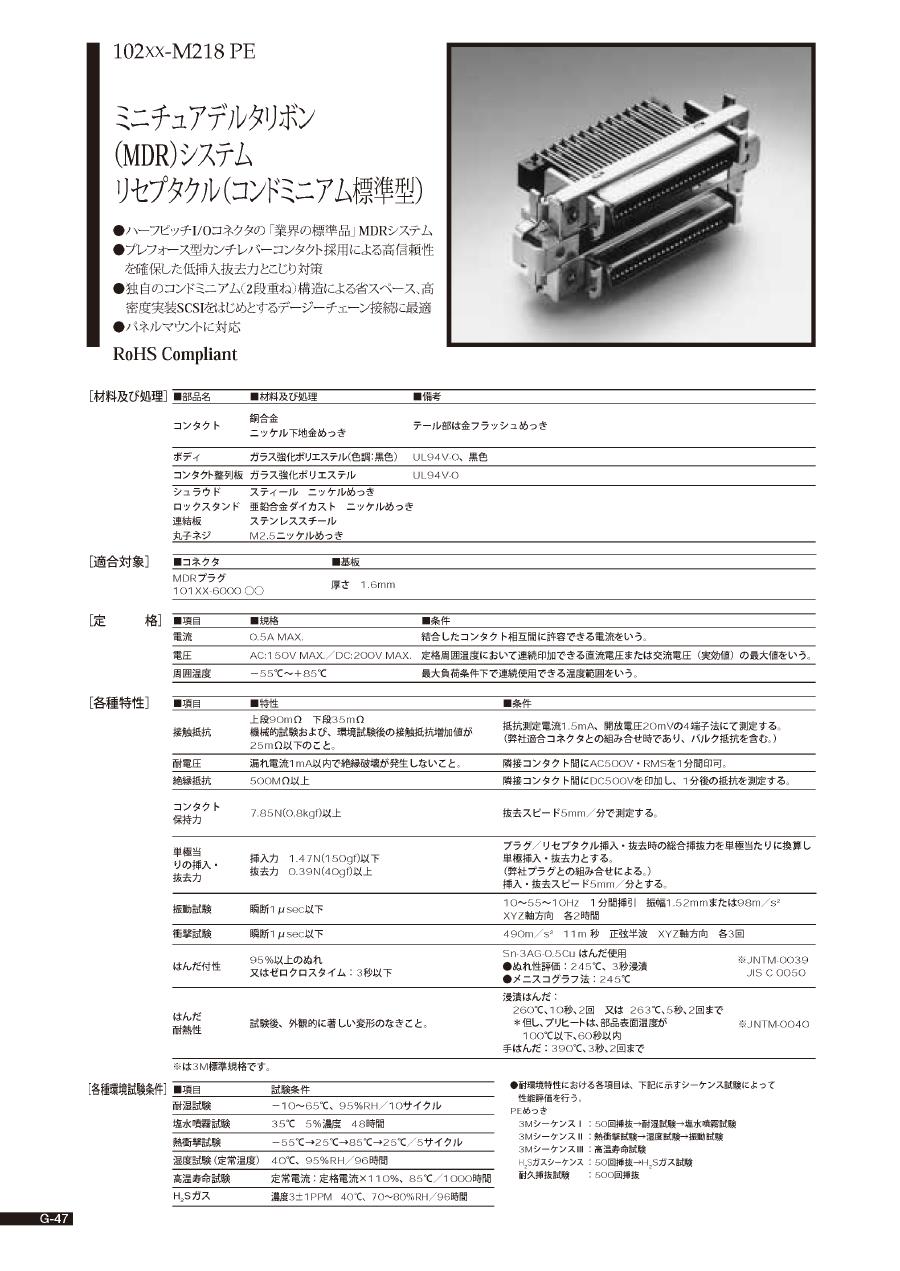

カタログ
