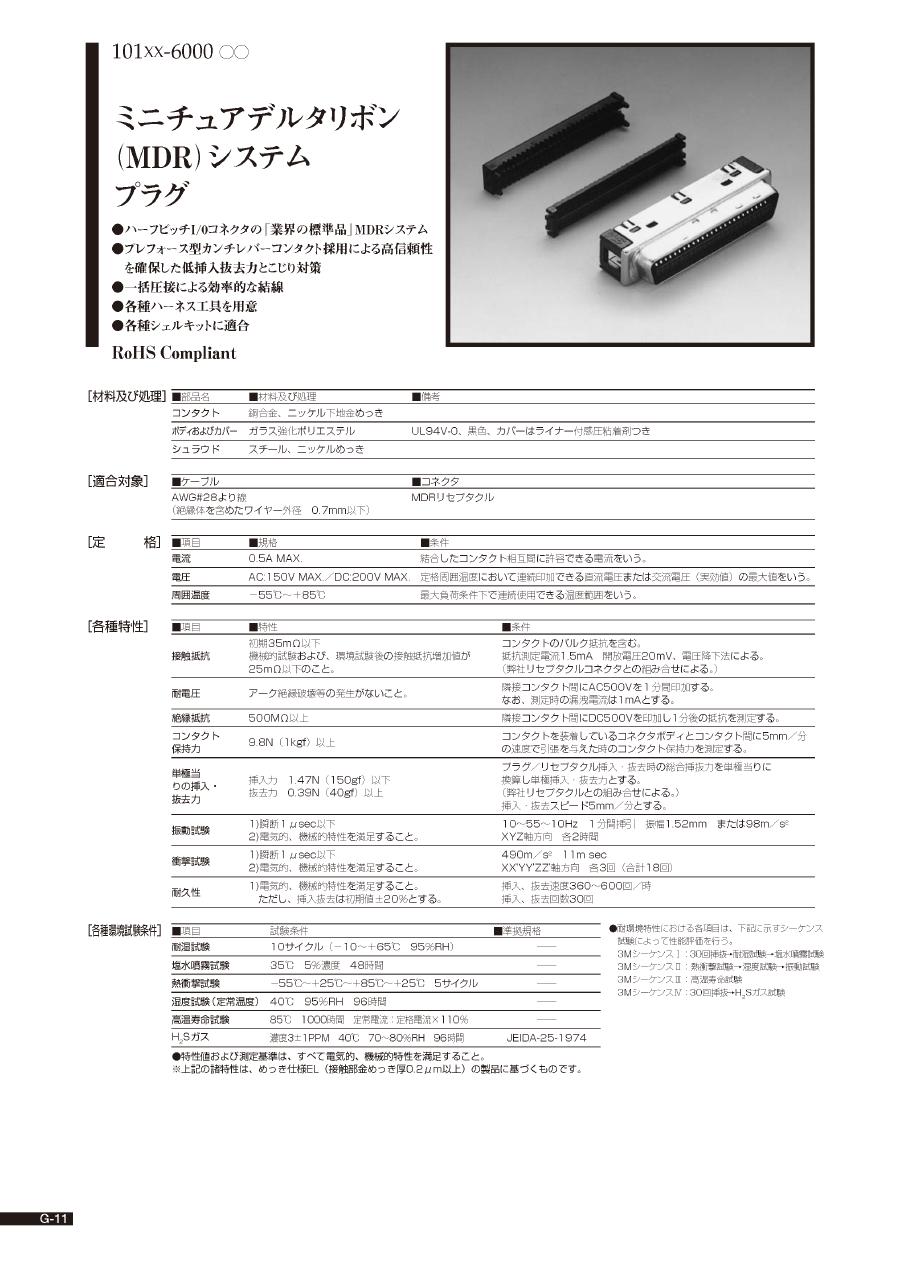

3M ミニチュアデルタリボン（MDR）システムプラグ

3M ミニチュアデルタリボン（MDR）システムプラグ
  • 一部SALE 2025/12/26まで
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
380円～2,408円特別価格
税込単価
418円～2,649円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

はんだ付プラグ 3M（TM）MDRコネクタ はんだ付プラグ ミニチュアデルタリボン（MDR）システム

スリーエムジャパン

はんだ付プラグ 3M（TM）MDRコネクタ はんだ付プラグ ミニチュアデルタリボン（MDR）システム
4.5
通常価格(税別)： 647円 (税込価格：712円)

通常出荷日：在庫品1日目

ハーフピッチI/Oコネクタの「業界の標準品」MDRシステムの角型コネクタ。【特...

詳細情報を確認する
  • 用途
    ケーブル接続
  • シリーズ
    その他
  • 適用ピン・コンタクト
    オス(プラグ)
  • 許容電流(A)
    0.5
  • 許容電圧(V)
    AC150/DC200
  • 電線接続方法
    圧接
  • 接続方向
    ストレート
  • 数字
    1
  • めっき仕様(接点部)
    接触部：ニッケル下地金
  • コンタクト材質
    銅合金
  • 適合ケーブルサイズ (AWG)
    28 より線
  • 適合ケーブル外径 (mm)
    0.7以下
  • ボディ色
    黒
  • カバー色
    黒
  • シリーズ詳細
    MDR

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が17型番あります。
    数量：

    商品情報

    ミニチュアデルタリボン（MDR）システムプラグの品名構成

    MDRシステムプラグ品番見本
    [ ! ]ミスミ型番：101□□-6000EL(>>こちら) と、仕様の違いはございません。
     スリーエムジャパン（株）品との型番構成違いは、数字記号間にスペースが入りません。
     販売：ミスミ／製造元：スリーエムジャパン（株）

    製品仕様

    • 定格電圧:AC:150V MAX./DC:200V MAX.
    • 定格電流:0.5A
    • 周囲温度:-55℃～+85℃

    材質と処理

    • コンタクト:銅合金、ニッケル下地金めっき
    • ボディ:ガラス強化ポリエステル UL94V-0、黒色
    • カバー:ガラス強化ポリエステル UL94V-0、黒色、ライナー付感圧粘着剤つき
    • シュラウド:スティール、ニッケルめっき

    外形図

    カバー 外形図

    カバー 外形図

    • ※ カバーは組み立て前、第1カバー、第2カバーの2ピースです。
    ボディ 外形図

    ボディ 外形図

    ■極数■製品番号■A■B■C■D
    1410114-6000 □□7.6213.818.214.7
    2010120-6000 □□11.4317.622.018.6
    2610126-6000 □□15.2421.425.822.4
    3610136-6000 □□21.5927.832.228.7
    4010140-6000 □□24.1330.334.731.3
    5010150-6000 □□30.4836.641.137.6
    6810168-6000 □□41.9148.152.549.0
    8010180-6000 □□49.5355.760.156.7
    100101A0-6000 □□62.2368.472.869.4

    関連部品

    MDR プラグ（別売）プラグ適合フード
    (圧接・はんだ兼用タイプ)    		（別売）コンプリートセット：
    　　　　プラグコネクタ＋フード
    （コネクタ：圧接タイプ
    　　フード：圧接・はんだ兼用タイプ）    		(別売) 嵌合相手（プリント基板用）(別売) 嵌合相手　（圧接タイプ）
    電線接続方法
    （圧接タイプ）    		めっき厚(μm)ピン数リセプタクルピン数接続方向パネル/基板固定方法めっき厚(μm)型番リセプタクルピン数めっき厚(μm)型番
    10114-6000 □□EC：0.76以上
    EE：0.5以上
    EL：0.2以上    		1410314-52□0-00□ー102□□
    (ピン数)    		14
    ライトアングル
    52□
    (固定方法)

    ストレート
    62□
    (固定方法)
    0,1,A,B,M
    (ねじM2.6,M2.5/
    グランドロック仮固定)
    ※詳細は品番構成参照    		2PL：0.2以上10214-□2□2 PL102□□
    (ピン数)    		ーEL：0.3平均ー
    10120-6000 □□2010320-52□0-00□SET-MDR-□-202010220-□2□2 PL2010220-0200EL
    10126-6000 □□2610326-52□0-00□SET-MDR-□-262610226-□2□2 PL2610226-0200EL
    10136-6000 □□3610336-52□0-00□SET-MDR-□-363610236-□2□2 PL3610236-0200EL
    10140-6000 □□40ーー4010240-□2□2 PLーー
    10150-6000 □□5010350-52□0-00□SET-MDR-□-505010250-□2□2 PL5010250-0200EL
    10168-6000 □□68ーー6810268-□2□2 PL6810268-0200EL
    10180-6000 □□80ーー8010280-□2□2 PLーー
    101A0-6000 □□100ーー100102A1-□2□2 PLーー
    [ ! ] 圧接タイプの圧接工具は、ミスミではお取り扱いございません。（参考）MDR手動ハーネス工具（>>こちら）
    [ ! ] MDRのコネクタ付きケーブル　IEEE1284コネクタ付きケーブルは（>>こちら）

    型番リスト

    表示件数
  • 1
    • 型番
    10114-6000 EC
    10114-6000 EL
    10120-6000 EC
    10120-6000 EE
    10120-6000 EL
    10126-6000 EL
    10136-6000 EL
    10140-6000 EC
    10140-6000 EL
    10150-6000 EC
    10150-6000 EE
    10150-6000 EL
    10168-6000 EE
    10180-6000 EE
    10180-6000 EL
    101A0-6000 EE
    101A0-6000 EL

    ピン数

    めっき厚

    (μm)

    		RoHS?最小発注数量
    14
    金めっき：0.76以上
    -
    1個
    14
    金めっき：0.2以上
    10
    1個
    20
    金めっき：0.76以上
    -
    1個
    20
    金めっき：0.5以上
    -
    1個
    20
    金めっき：0.2以上
    10
    1個
    26
    金めっき：0.2以上
    10
    1個
    36
    金めっき：0.2以上
    10
    1個
    40
    金めっき：0.76以上
    -
    1個
    40
    金めっき：0.2以上
    10
    1個
    50
    金めっき：0.76以上
    -
    1個
    50
    金めっき：0.5以上
    -
    1個
    50
    金めっき：0.2以上
    10
    1個
    68
    金めっき：0.5以上
    -
    1個
    80
    金めっき：0.5以上
    -
    1個
    80
    金めっき：0.2以上
    10
    1個
    100
    金めっき：0.5以上
    -
    1個
    100
    金めっき：0.2以上
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,966円
    ( 2,163円 )
    5日目
    380円
    ( 418円 )
    在庫品1日目当日出荷可能
    1,932円
    ( 2,125円 )
    5日目
    1,148円
    ( 1,263円 )
    在庫品1日目当日出荷可能
    400円
    ( 440円 )
    在庫品1日目当日出荷可能
    457円274円
    ( 301円 )
    在庫品1日目当日出荷可能
    469円
    ( 516円 )
    在庫品1日目当日出荷可能
    2,311円
    ( 2,542円 )
    5日目
    519円415円
    ( 457円 )
    在庫品1日目当日出荷可能
    2,022円
    ( 2,224円 )
    5日目
    1,478円1,182円
    ( 1,300円 )
    在庫品1日目当日出荷可能
    575円460円
    ( 506円 )
    在庫品1日目当日出荷可能
    1,758円1,142円
    ( 1,256円 )
    在庫品1日目当日出荷可能
    1,948円681円
    ( 749円 )
    在庫品1日目当日出荷可能
    682円511円
    ( 562円 )
    在庫品1日目当日出荷可能
    2,408円
    ( 2,649円 )
    在庫品1日目当日出荷可能
    852円681円
    ( 749円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ハーフピッチI/Oコネクタの「業界の標準品」MDRシステムの角型コネクタ。
    【特長】
    ・Uエレメントによる一括圧接方式の採用
    ・ハーフピッチI/OコネクタのMDRシステム。
    ・プレフォース型カンチレバーコンタクト採用による高信頼性を確保した低挿入抜去力とこじり対策。
    ・一括圧接による効率的な結線。
    ・各種シェルキットに適合。
    ・各種ハーネス工具を用意。
    【用途】
    ・機器間のケーブル接続用のハーフピッチI/Oコネクタで、一括圧接による結線を行う場合に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    3M ミニチュアデルタリボン（MDR）システムプラグのレビュー
    5平均満足度：5.02件のレビュー
    ハーネス加工で使用
    5
    満足度：5.02019/12/10
    お客様よりハーネス加工のご依頼をいただいて、ハーネス加工をしています。今回ご依頼いただいた3MのMDRシステムのハーネス...もっと読む
    2人が参考にしています。
    製品の接続コネクタ
    5
    満足度：5.02020/03/26
    ハーフピッチタイプのコネクタで脱着も容易で脱落防止もしっかりしているのがよかった。
