3MTMミニチュアデルタリボン（MDR）システムV2型表面実装リセプタクル
- 通常単価(税別)
- 638円
- 税込単価
- 702円
【特長】・ハーフピッチI/Oコネクタの「業界の標準品」MDRシステム。・伝送特...
詳細情報を確認する- 用途
- プリント基板用
- シリーズ
- その他
- 適用ピン・コンタクト
- メス(ソケット)
- 許容電流(A)
- 0.5
- 許容電圧(V)
- AC150/DC200
- ピン数
- 26
- 接続方向
- アングル
- 数字
- 1
- めっき仕様(接点部)
- 接点部：ニッケル下地金
- めっき仕様(接点部以外)
- テール部：金フラッシュ
- コンタクト材質
- 銅合金
- 用途詳細
- プリント基板/パネルマウント
- シリーズ詳細
- MDR
- 備考
- パネルマウントの場合、ノンシールドプラグやジャックスクリューM2.6型のノンシールドシェルキットとは適合しません。
- パネル厚
- 2mm以下(ワッシャー等を含む)
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
10226-1A10 PLの仕様・寸法情報
用途
プリント基板用
シリーズ
その他
適用ピン・コンタクト
メス(ソケット)
許容電流(A)
0.5
許容電圧(V)
AC150/DC200
ピン数
26
接続方向
アングル
数字
1
めっき仕様(接点部)
接点部：ニッケル下地金
めっき仕様(接点部以外)
テール部：金フラッシュ
めっき厚(μm)
金めっき：0.2以上
コンタクト材質
銅合金
用途詳細
プリント基板/パネルマウント
シリーズ詳細
MDR
備考
パネルマウントの場合、ノンシールドプラグやジャックスクリューM2.6型のノンシールドシェルキットとは適合しません。
パネル厚
2mm以下(ワッシャー等を含む)
詳細情報
基本情報
【特長】
・ハーフピッチI/Oコネクタの「業界の標準品」MDRシステム。
・伝送特性の良い基板配線が容易な、1列型表面実装ソルダーテールを採用。
・上下列のコンタクト長が等しく、コネクタ部のスキューがほぼゼロ。
・クロストーク防止やインピーダンスマッチングを配慮。
・自動実装に対応しやすい吸着面と重量バランス。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

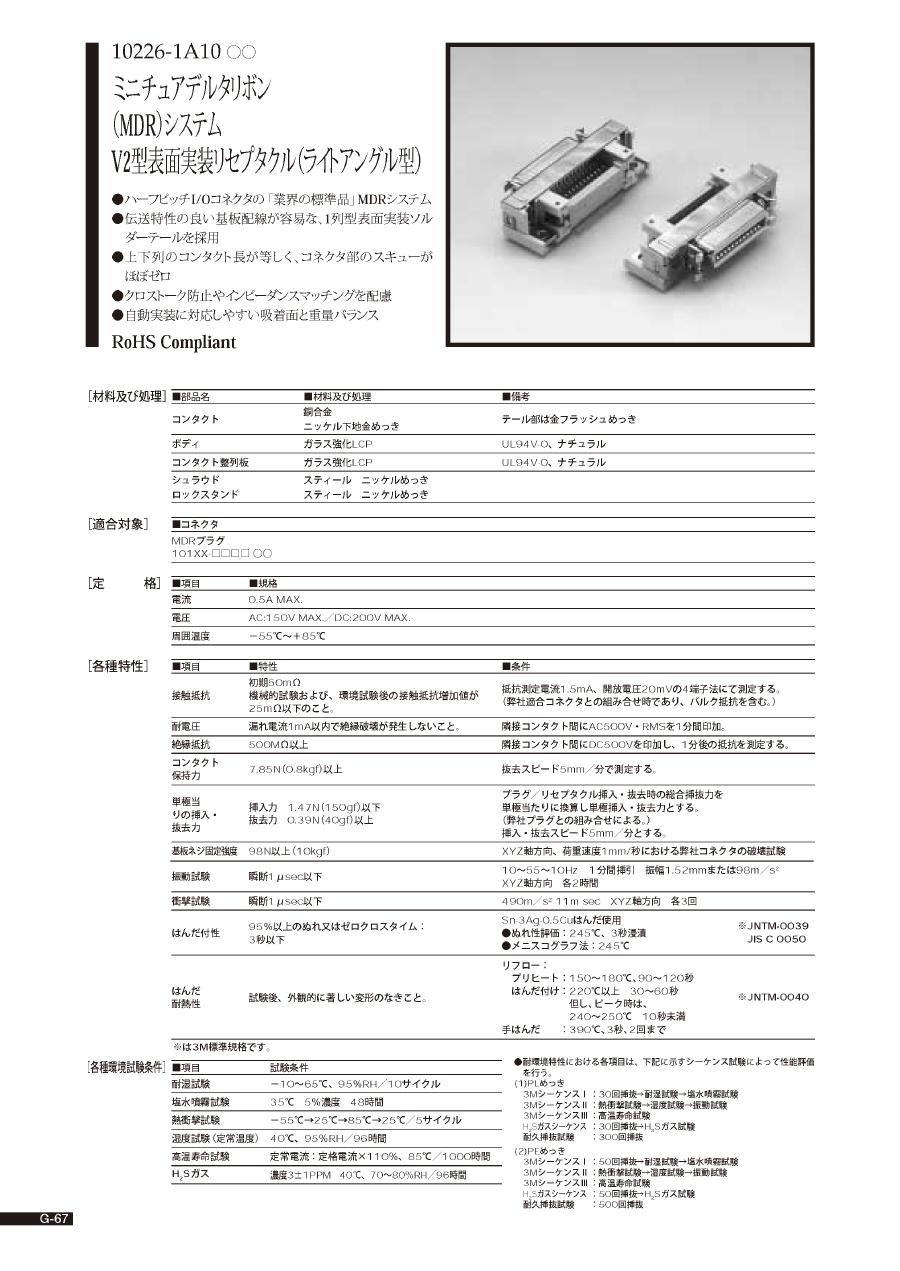

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
3M<sup>TM</sup>ミニチュアデルタリボン（MDR）システムV2型表面実装リセプタクルの型番10226-1A10 PLのページです。
型番10226-1A10 PLに関する仕様情報を記載しております。
