3Mミニ・クランプワイヤーマウントソケットケーブル中継接続用パネルマウントタイプ【1～8個入り】

Name: 3Mミニ・クランプ ワイヤーマウントソケット ケーブル中継接続用パネルマウントタイプ【1～8個入り】
Brand: スリーエムジャパン
SKU: 222000489254
Rating: 5 (2 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 282円～2,358円特別価格

税込単価: 310円～2,594円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーエムジャパン

3M<sup>TM</sup> ミニ・クランプワイヤーマウントプラグ

4.2

通常価格(税別)： 169円 (税込価格：186円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーエムジャパン

3M ミニ・クランプボードマウントソケットストレート型

通常価格(税別)： 172円 (税込価格：189円)

通常出荷日：在庫品1日目

電線の皮むき不要、専用治工具不要の業界標準e-CON準拠コネクタ。【特長】・電...

詳細情報を確認する

コネクタ形状
角型
コネクタシリーズ頭文字
D・E・F
D・E・F
e-CON
適用ピン・コンタクト
メス
用途
ケーブル接続/パネルマウント
許容電流 (A)
3
許容電圧 (V)
AC/DC32
電線接続方法
圧接
接続方向
ストレート
コンタクト材料
銅合金
めっき仕様(接点部)
接続部：ニッケル、金
めっき仕様(接点部以外)
圧接部：ニッケル
めっき厚 (μm)
ニッケルめっき：2.5以上/金めっき：0.2以上
ボディ色
黒
備考
適合電線：電線の導体構成により適合が異なる場合があります。
パネル厚
1～1.6mm

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

電線前処理不要の一括圧接コネクタ

パネルマウントタイプの外観

一列実装の場合（推奨パネルカット図）

複数列実装の場合（推奨パネルカット図）

ピン番号表示、適合電線被覆外径表示、適合電線導体サイズ表示

電線接続前、電線接続後

[材料及び処理]	■部品名	■材料及び処理	■備考
	ボディ	PBT	UL94V-0　黒色
	ベースカバートップカバー	66ナイロンポリカーボネイト	UL94V-0　白色 UL94V-0　半透明6色
	コンタクト	銅合金	接点部：ニッケルめっき2.5μｍ以上金めっき0.2μｍ以上圧接部：ニッケルめっき2.5μｍ以上
[適合対象]	■コネクタ	3M^TMミニ・クランプワイヤーマウントプラグ　371xx-xxxx-x00 FL
	■ケーブル	AWG＃20～26(0.14～0.50mm2) 絶縁体を含めたケーブル外形：φ0.8～2.0mm
	■パネル	パネル厚：1.0～1.6mm
[定格]	■項目	■規格
	電圧	AC/DC 32V以下
	電流	最大3.0A
	使用温度範囲	-20～85℃(1A通電時)/-20～75℃(2A通電時)/-20～60℃(3A通電時) ※結露・水滴無きこと

適合電線表

カバー色	ワイヤーマウントソケット 3極　製品番号	ワイヤーマウントソケット 4極　製品番号	適合電線			カバー色
カバー色	ワイヤーマウントソケット 3極　製品番号	ワイヤーマウントソケット 4極　製品番号	AWG No.	公称断面積 mm²	仕上がり外径 φmm	カバー色
赤	37303-3101-0P0 FL	37304-3101-0P0 FL	24-26	0.14-0.3未満	0.8-1.0	赤
黄	37303-3122-0P0 FL	37304-3122-0P0 FL			1.0-1.2	黄
オレンジ	37303-3163-0P0 FL	37304-3163-0P0 FL			1.2-1.6	オレンジ
緑	37303-2124-0P0 FL	37304-2124-0P0 FL	20-22	0.3-0.5	1.0-1.2	緑
青	37303-2165-0P0 FL	37304-2165-0P0 FL			1.2-1.6	青
グレー	37303-2206-0P0 FL	37304-2206-0P0 FL			1.6-2.0	グレー

開発秘話

圧接技術とは1958年に3Mで開発された電線の接続技術で、通信、
コンピュータ機器に幅広く採用されているだけではなく、
厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、
長期接続信頼性は様々な機器で実証されています。

型番リスト

表示件数

型番

極数

適合電線サイズ

(AWG)

適合ケーブル外径

(mm)

カバー色

RoHS?

最小発注数量

3	20～22(0.3～0.5mm²)	φ1～1.2	ベースカバー：黒/トップカバー：緑半透明	10	1パック 8個入り
3	20～22(0.3～0.5mm²)	φ1.2～1.6	ベースカバー：黒/トップカバー：青半透明	10	1パック 8個入り
3	20～22(0.3～0.5mm²)	φ1.6～2	ベースカバー：黒/トップカバー：灰半透明	10	1パック 8個入り
3	24～26(0.14～0.3mm²未満)	φ0.8～1	ベースカバー：黒/トップカバー：赤半透明	10	1パック 8個入り
3	24～26(0.14～0.3mm²未満)	φ1～1.2	ベースカバー：黒/トップカバー：黄半透明	10	1パック 8個入り
3	24～26(0.14～0.3mm²未満)	φ1.2～1.6	ベースカバー：黒/トップカバー：橙半透明	10	1パック 8個入り
4	20～22(0.3～0.5mm²)	φ1～1.2	ベースカバー：黒/トップカバー：緑半透明	10	1パック 8個入り
4	20～22(0.3～0.5mm²)	φ1.2～1.6	ベースカバー：黒/トップカバー：青半透明	10	1パック 8個入り
4	20～22(0.3～0.5mm²)	φ1.6～2	ベースカバー：黒/トップカバー：灰半透明	10	1パック 8個入り
4	24～26(0.14～0.3mm²未満)	φ0.8～1	ベースカバー：黒/トップカバー：赤半透明	10	1パック 8個入り
4	24～26(0.14～0.3mm²未満)	φ1～1.2	ベースカバー：黒/トップカバー：黄半透明	10	1パック 8個入り
4	24～26(0.14～0.3mm²未満)	φ1.2～1.6	ベースカバー：黒/トップカバー：橙半透明	10	1パック 8個入り
6(3×2)	20～22(0.3～0.5mm²)	φ1.2～1.6	ベースカバー：黒/トップカバー：青半透明	-	1個
6(3×2)	24～26(0.14～0.3mm²未満)	φ0.8～1	ベースカバー：黒/トップカバー：赤半透明	-	1個
6(3×2)	24～26(0.14～0.3mm²未満)	φ1～1.2	ベースカバー：黒/トップカバー：黄半透明	-	1個
6(3×2)	24～26(0.14～0.3mm²未満)	φ1.2～1.6	ベースカバー：黒/トップカバー：橙半透明	-	1個
8(4×2)	20～22(0.3～0.5mm²)	φ1.2～1.6	ベースカバー：黒/トップカバー：青半透明	-	1個
8(4×2)	24～26(0.14～0.3mm²未満)	φ1～1.2	ベースカバー：黒/トップカバー：黄半透明	-	1個
8(4×2)	24～26(0.14～0.3mm²未満)	φ1.2～1.6	ベースカバー：黒/トップカバー：橙半透明	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,159円 ( 2,375円 )	在庫品1日目当日出荷可能
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能
2,158円 ( 2,374円 )	在庫品1日目当日出荷可能
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能
2,355円 ( 2,591円 )	在庫品1日目当日出荷可能
2,358円1,886円 ( 2,075円 )	在庫品1日目当日出荷可能
2,355円 ( 2,591円 )	在庫品1日目当日出荷可能
2,357円 ( 2,593円 )	在庫品1日目当日出荷可能
2,355円 ( 2,591円 )	在庫品1日目当日出荷可能
2,355円 ( 2,591円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能
303円 ( 333円 )	在庫品1日目当日出荷可能
305円 ( 336円 )	在庫品1日目当日出荷可能
282円 ( 310円 )	在庫品1日目当日出荷可能
316円 ( 348円 )	在庫品1日目当日出荷可能
314円 ( 345円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電線の皮むき不要、専用治工具不要の業界標準e-CON準拠コネクタ。
【特長】
・電線前処理不要の一括圧接コネクタ。
・雄雌コネクタだけで電線の中継接続を可能とし、部品点数を削減。
・ワンタッチロック方式によるパネルマウントで、確実な固定とメンテナンス時の脱着が可能。
・幅広い電線適合範囲AWG#20～26（0.14～0.50mm2）。
【用途】
・センサ・アクチュエータ接続など小極数系接続に威力を発揮。
・圧着ナイロンコネクタの結線作業でお困りの方に最適。
・現場での結線作業に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

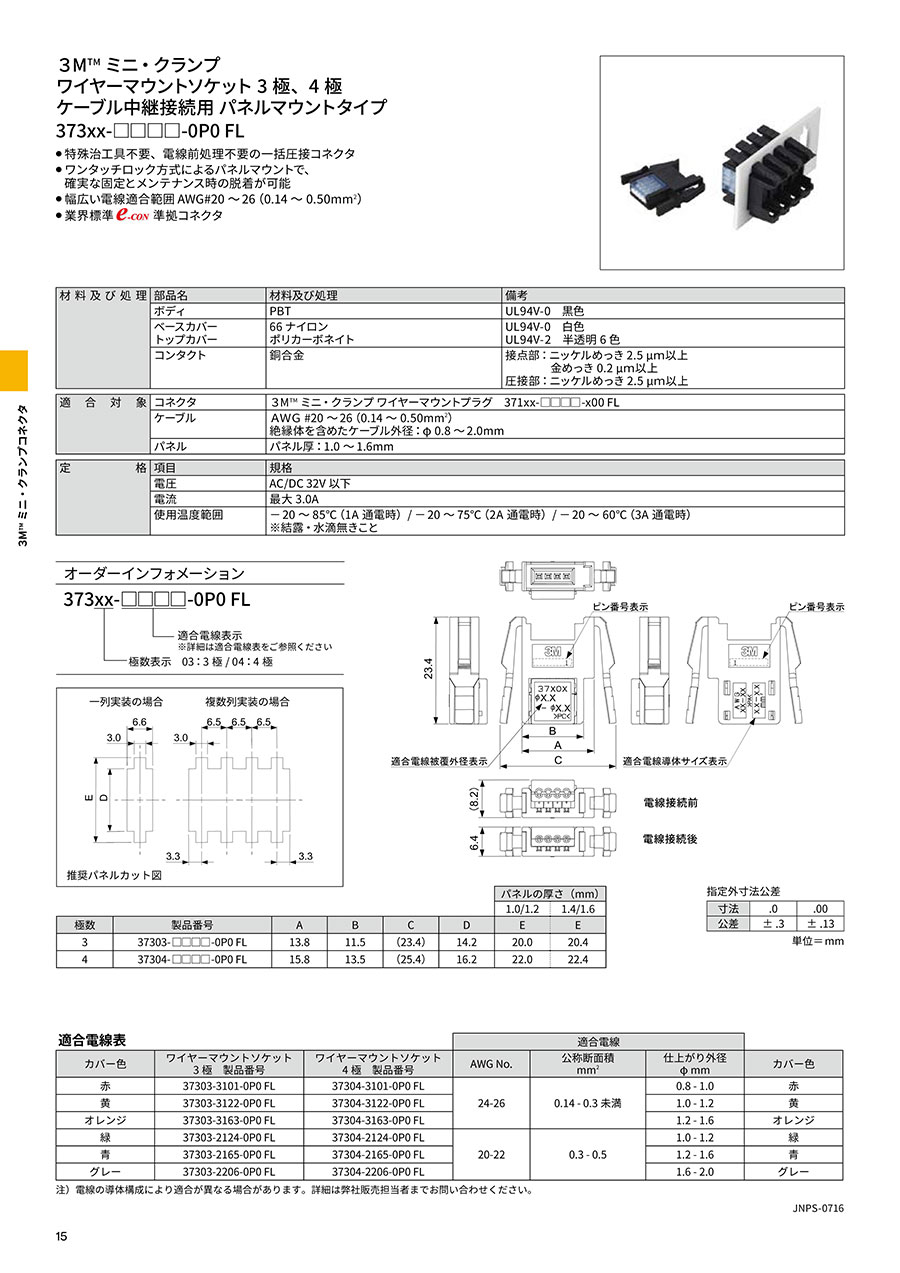

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
e-CON　パネル取付用ソケットコネクタ
住友スリーエム製。<br />電線被覆剥き不要のため結線作業が容易。<br />1パック8個売り。
ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
LANケーブル延長　シールド有　CAT5e　パネルマウント　JJアダプタ（中継用ジャック）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

3Mミニ・クランプワイヤーマウントソケットケーブル中継接続用パネルマウントタイプのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ケーブル製作

満足度：5.02023/03/23

客先指定の型式で購入しましたが、工具不要・電線の前処理不要でケーブル製作がスムーズにできました。

0人が参考にしています。

機器内の配線に使用

満足度：5.02021/10/07

不良も無く、安全に使用出来ました。梱包もキレイで丁寧でした。
