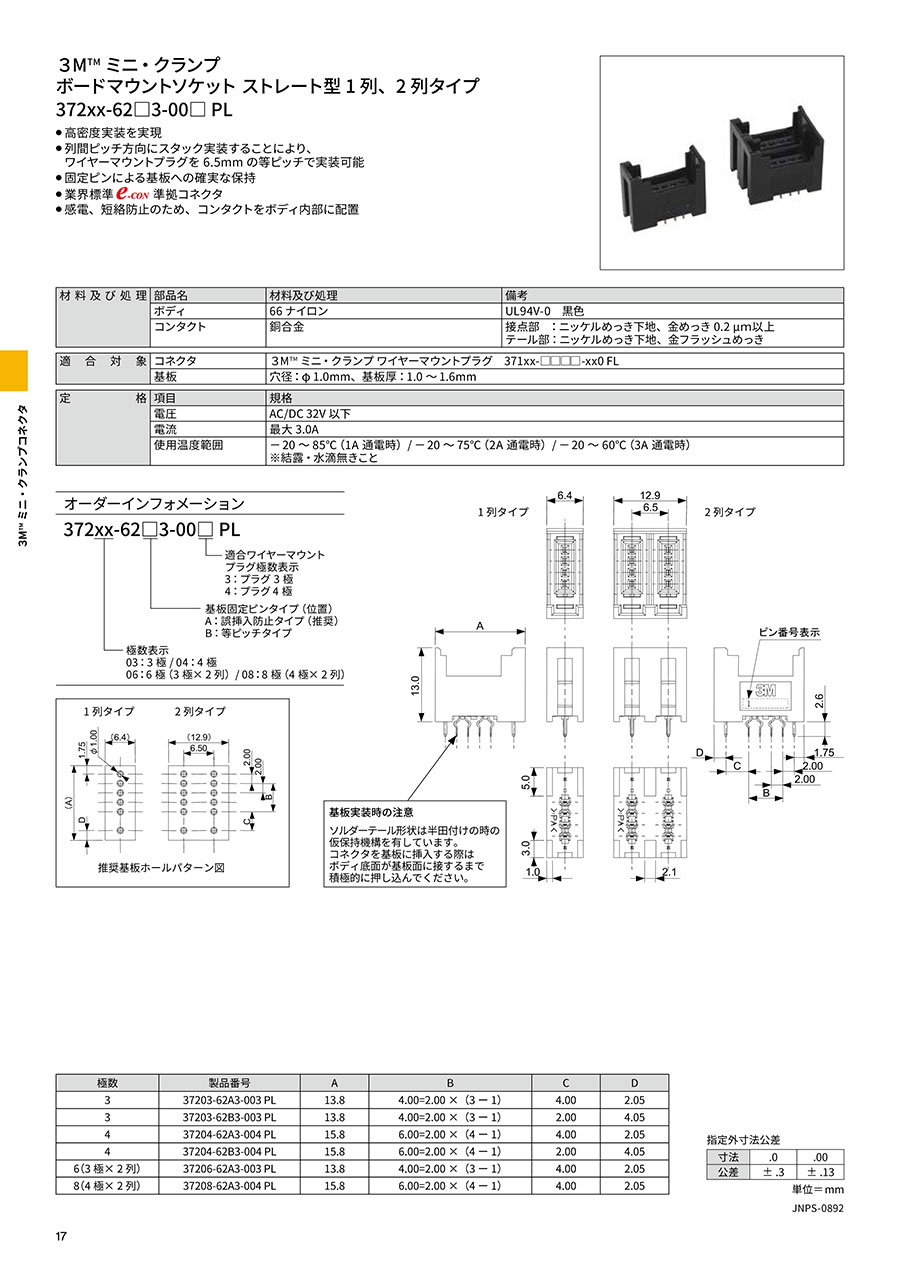

高密度実装を実現

ストレート型の外観

1列タイプ（推奨基板ホールパターン図）

2列タイプ（推奨基板ホールパターン図）

1列タイプ

基板実装時の注意 : ソルダーテール形状は半田付けの時の仮保持機構を有している。コネクタを基板に挿入する際はボディ底面が基板面に接するまで積極的に押し込む。

2列タイプ

[ 材料及び処理 ]	■部品名	■材料及び処理	■備考
	ボディ	66 ナイロン	UL94V-0　黒色
	コンタクト	銅合金	接点部　：ニッケルめっき下地、金めっき 0.2μｍ以上テール部：ニッケルめっき下地、金フラッシュめっき
[適合対象]	■コネクタ	3M^TMミニ・クランプワイヤーマウントプラグ　371xx-xxxx-xx0 FL
[適合対象]	■基板	穴径：φ1.0mm、基板厚：～1.0～1.6mm
[ 定格 ]	■項目	■規格
	電圧	AC/DC 32V 以下
	電流	最大 3.0A
	使用温度範囲	－ 20 ～ 85℃(1A 通電時)/ － 20 ～ 75℃(2A 通電時)/ － 20 ～ 60℃(3A 通電時) ※結露・水滴無きこと

■極数	■製品番号	■ A	■ B	■ C	■ D
3	37203-62A3-003 PL	13.8	4.00=2.00 ×(3-1)	4.00	2.05
3	37203-62B3-003 PL	13.8	4.00=2.00 ×(3-1)	2.00	4.05
4	37204-62A3-004 PL	15.8	6.00=2.00 ×(4-1)	4.00	2.05
4	37204-62B3-004 PL	15.8	6.00=2.00 ×(4-1)	2.00	4.05
6(3 極× 2 列)	37206-62A3-003 PL	13.8	4.00=2.00 ×(3-1)	4.00	2.05
8(4 極× 2 列)	37208-62A3-004 PL	15.8	6.00=2.00 ×(4-1)	4.00	2.05

開発秘話

圧接技術とは1958年に3Mで開発された電線の接続技術で、通信、
コンピュータ機器に幅広く採用されているだけではなく、
厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、
長期接続信頼性は様々な機器で実証されています。

型番リスト

表示件数

型番

極数	仕様	特長	適合ワイヤーマウントプラグ極数表示	トラスココード	RoHS?	最小発注数量

3	1列、2列タイプ	基板固定ピン：誤挿入防止タイプ	プラグ3極	449-3117	-	1パック 20個入り
3	1列、2列タイプ	基板固定ピン：等ピッチタイプ	プラグ3極	-	-	1個
4	1列、2列タイプ	基板固定ピン：誤挿入防止タイプ	プラグ4極	449-3125	-	1パック 20個入り
4	1列、2列タイプ	基板固定ピン：等ピッチタイプ	プラグ4極	449-3133	-	1個
6(3×2)	1列、2列タイプ	基板固定ピン：誤挿入防止タイプ	プラグ3極	449-3141	10	1個
8(4×2)	1列、2列タイプ	基板固定ピン：誤挿入防止タイプ	プラグ4極	449-3150	10	1個
12(3×4)	4列タイプ	基板固定ピン：誤挿入防止タイプ	プラグ3極	-	-	1個
12(3×4)	4列タイプ	ワイヤーマウントプラグ挿入可(4個)	プラグ3極	449-3168	-	1パック 10個入り
16(4×4)	4列タイプ	基板固定ピン：誤挿入防止タイプ	プラグ4極	-	-	1個
16(4×4)	4列タイプ	基板固定ピン：等ピッチタイプ	プラグ4極	-	-	1個
16(4×4)	4列タイプ	ワイヤーマウントプラグ挿入可(4個)	プラグ4極	449-3176	-	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

4,059円 ( 4,465円 )	在庫品1日目当日出荷可能
172円 ( 189円 )	在庫品1日目当日出荷可能
4,314円 ( 4,745円 )	在庫品1日目当日出荷可能
174円 ( 191円 )	在庫品1日目当日出荷可能
264円 ( 290円 )	在庫品1日目当日出荷可能
297円222円 ( 244円 )	在庫品1日目当日出荷可能
510円331円 ( 364円 )	在庫品1日目当日出荷可能
2,585円 ( 2,844円 )	在庫品1日目当日出荷可能
566円396円 ( 436円 )	在庫品1日目当日出荷可能
418円 ( 460円 )	在庫品1日目当日出荷可能
4,496円 ( 4,946円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワイヤーマウントコネクタの着脱が可能な入出力機器用基板実装コネクタ。
【特長】
・高密度実装を実現。
・列間ピッチ方向にスタック実装することにより、ワイヤーマウントプラグを6.5mmの等ピッチで実装可能。
・固定ピンによる基板への確実な保持。
・感電、短絡防止のため、コンタクトをボディ内部に配置。
【用途】
・センサ・アクチュエータ接続など小極数系接続に威力を発揮。
・圧着ナイロンコネクタの結線作業でお困りの方に最適。
・現場での結線作業に。
