3M パワークランプワイヤーマウントソケット

Name: 3M パワークランプワイヤーマウントソケット
Brand: スリーエムジャパン
SKU: 222000489210
Rating: 4 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 585円～2,546円特別価格

税込単価: 644円～2,801円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーエムジャパン

3M<sup>TM</sup> ミニ・クランプワイヤーマウントプラグ

4.2

通常価格(税別)： 169円 (税込価格：186円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーエムジャパン

3M パワークランプ中継接続用ワイヤーマウントプラグ

通常価格(税別)： 566円 (税込価格：623円)

通常出荷日：在庫品1日目

ワンタッチコネクタとケーブルアセンブリによる省工数を目的としたCC-Link標...

詳細情報を確認する

コネクタ形状
角型
コネクタシリーズ頭文字
数字
数字
3
用途
ケーブル接続
許容電流 (A)
10
接続方向
ストレート
コンタクト材料
銅合金
めっき仕様(接点部)
ニッケル下地金
ボディ色
黒

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報

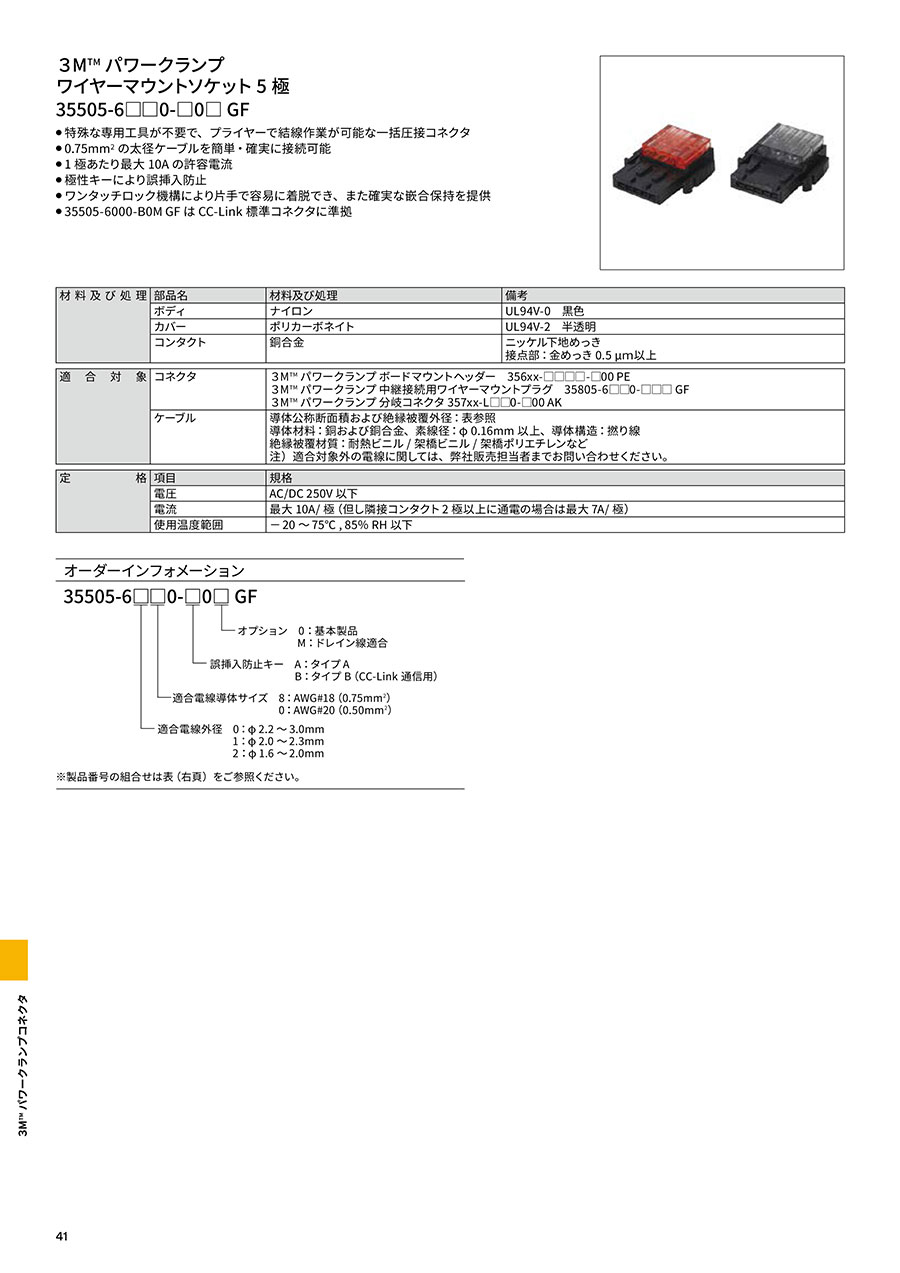

カタログ

商品情報

35505-6000-B0M GFはCC-Link標準コネクタに準拠

マウントソケット5極の外観A

マウントソケット5極の外観B

[材料及び処理]	■部品名	■材料及び処理	■備考
	ボディ	ナイロン樹脂	UL94V-0黒色
	カバー	ポリカーボネイト樹脂	UL94V-0半透明
	コンタクト	銅合金	ニッケル下地めっき接点部：金めっき0.5μｍ以上
[適合対象]	■コネクタ	3M^TMパワークランプボードマウントヘッダー356xx-xxxx-x00 PE 3M^TMパワークランプ中継接続用ワイヤーマウントプラグ35805-6xx0-xxx GF 3M^TMパワークランプ分岐コネクタ357xx-Lxx0-x00 AK
[適合対象]	■ケーブル	導体公称断面積および絶縁被覆外径：表2参照導体材料：銅および銅合金、素線径：φ0.16mm以上、導体構造：撚り線絶縁被覆材質：耐熱ビニル/架橋ビニル/架橋ポリエチレンなど注)適合対象外の電線に関しては、弊社販売担当者までお問い合わせください。
[定格]	■項目	■規格
	電圧	AC/DC250V以下
	電流	最大10A/極、(但し隣接コンタクト2極以上に通電の場合は最大7A/極)
	使用温度範囲	-20～75℃,85％RH以下

電線接続後、電線接続前

適合絶縁被覆外径、適合導体サイズ、誤挿入防止キー

表示、誤挿入防止キー位置、電線挿入穴形状

35505-6080-A00-GFの寸法図

35505-6180-A00-GFの寸法図

35505-6200-A00-GFの寸法図

35505-6000-B0M-GFCC-Link 通信ケーブル用の寸法図

■製品番号	■導体サイズ	■絶縁被覆外径	■カバー色
35505-6080-A00 GF	AWG#18(0.75mm²)	φ2.2mm～φ3.0mm	グレー
35505-6180-A00 GF	AWG#18(0.75mm²)	φ2.0mm～φ2.3mm	青
35505-6200-A00 GF	AWG#20(0.50mm²)	φ1.6mm～φ2.0mm	黄
35505-6000-B0M GF	AWG#20(0.50mm²)	φ2.2mm～φ3.0mm	赤

適合電線
35505-6000-B0M GFは CC-Link 通信用ケーブルに適合
CC-Link 通信用ケーブルで使用されているドレイン線φ 0.18(素線径0.18 mm)は以下の方法で接続することが可能。
電線端部より 30～35mm 被覆を除去し、20～24本のドレイン線を指で10回程度(7回以上)撚り合わせる。
コネクタカバーのドレイン線用の穴に挿入し、カバーをボディに押し込む。

開発秘話

圧接技術とは1958年に3Mで開発された電線の接続技術で、
通信、コンピュータ機器に幅広く採用されているだけではなく、
厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、
長期接続信頼性は様々な機器で実証されています。

型番リスト

表示件数

型番

注文停止中

適用ピン・コンタクト

極数

許容電圧

(V)

電線接続方法

仕様

誤挿入防止キー

特長

めっき厚

(μm)

適合電線サイズ

(AWG)

適合ケーブル外径

(mm)

カバー色

トラスココード

許容電流補足

最小発注数量

メス

DC80

[その他] 棒端子

タイプA

再結線可能

電流：1極最大10A(２端子以上通電の場合最大7A/極)

1個

メス

DC80

[その他] 棒端子

タイプB(CC-Link通信用)

再結線可能

電流：1極最大10A(２端子以上通電の場合最大7A/極)

1個

オス

DC80

[その他] 棒端子

タイプA

再結線可能

電流：1極最大10A(２端子以上通電の場合最大7A/極)

1個

オス

DC80

[その他] 棒端子

タイプA

再結線可能

電流：1極最大10A(２端子以上通電の場合最大7A/極)

1個

オス

DC80

[その他] 棒端子

タイプB(CC-Link通信用)

再結線可能

電流：1極最大10A(２端子以上通電の場合最大7A/極)

1個

オス

DC80

[その他] 棒端子

タイプB(CC-Link通信用)

再結線可能

電流：1極最大10A(２端子以上通電の場合最大7A/極)

1個

メス

AC/DC250

圧接

ドレイン線適合製品

タイプB(CC-Link通信用)

ワンタッチロック

金めっき：0.5以上

20(0.5mm²) より線

φ2.2～3

赤半透明

449-2714

電流：1極最大10A(隣接コンタクト2極以上に通電の場合は最大7A/極)

1個

メス

AC/DC250

圧接

基本製品

タイプA

ワンタッチロック

金めっき：0.5以上

18(0.75mm²) より線

φ2.2～3

グレー半透明

449-2722

電流：1極最大10A(隣接コンタクト2極以上に通電の場合は最大7A/極)

1個

メス

AC/DC250

圧接

基本製品

タイプA

ワンタッチロック

金めっき：0.5以上

18(0.75mm²) より線

φ2～2.3

青半透明

449-2731

電流：1極最大10A(隣接コンタクト2極以上に通電の場合は最大7A/極)

1個

メス

AC/DC250

圧接

基本製品

タイプA

ワンタッチロック

金めっき：0.5以上

20(0.5mm²) より線

φ1.6～2

黄半透明

449-2749

電流：1極最大10A(隣接コンタクト2極以上に通電の場合は最大7A/極)

1個

通常単価(税別) (税込単価)	通常出荷日

1,867円 ( 2,054円 )	在庫品1日目当日出荷可能
926円 ( 1,019円 )	在庫品1日目当日出荷可能
1,875円1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
2,546円891円 ( 980円 )	在庫品1日目当日出荷可能
1,577円 ( 1,735円 )	在庫品1日目当日出荷可能
1,012円 ( 1,113円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
660円363円 ( 399円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワンタッチコネクタとケーブルアセンブリによる省工数を目的としたCC-Link標準コネクタ。
【特長】
・35505-6000-B0MGFはCC-Link標準コネクタに準拠。
・特殊な専用工具が不要で、プライヤーで結線作業が可能な一括圧接コネクタ。
・0.75mm2の太径ケーブルを簡単確実に接続可能。
・1極あたり最大10Aの許容電流。
・極性キーにより誤挿入を防止。
・ワンタッチロック機構により片手で容易に着脱でき、また確実な嵌合保持を提供。
【特長】
・最大許容電流10Aまでの小極数系接続用途に最適。
・CC-Link機器の通信用インターフェース。
