3M パワークランプボードマウントヘッダーストレート型
商品情報

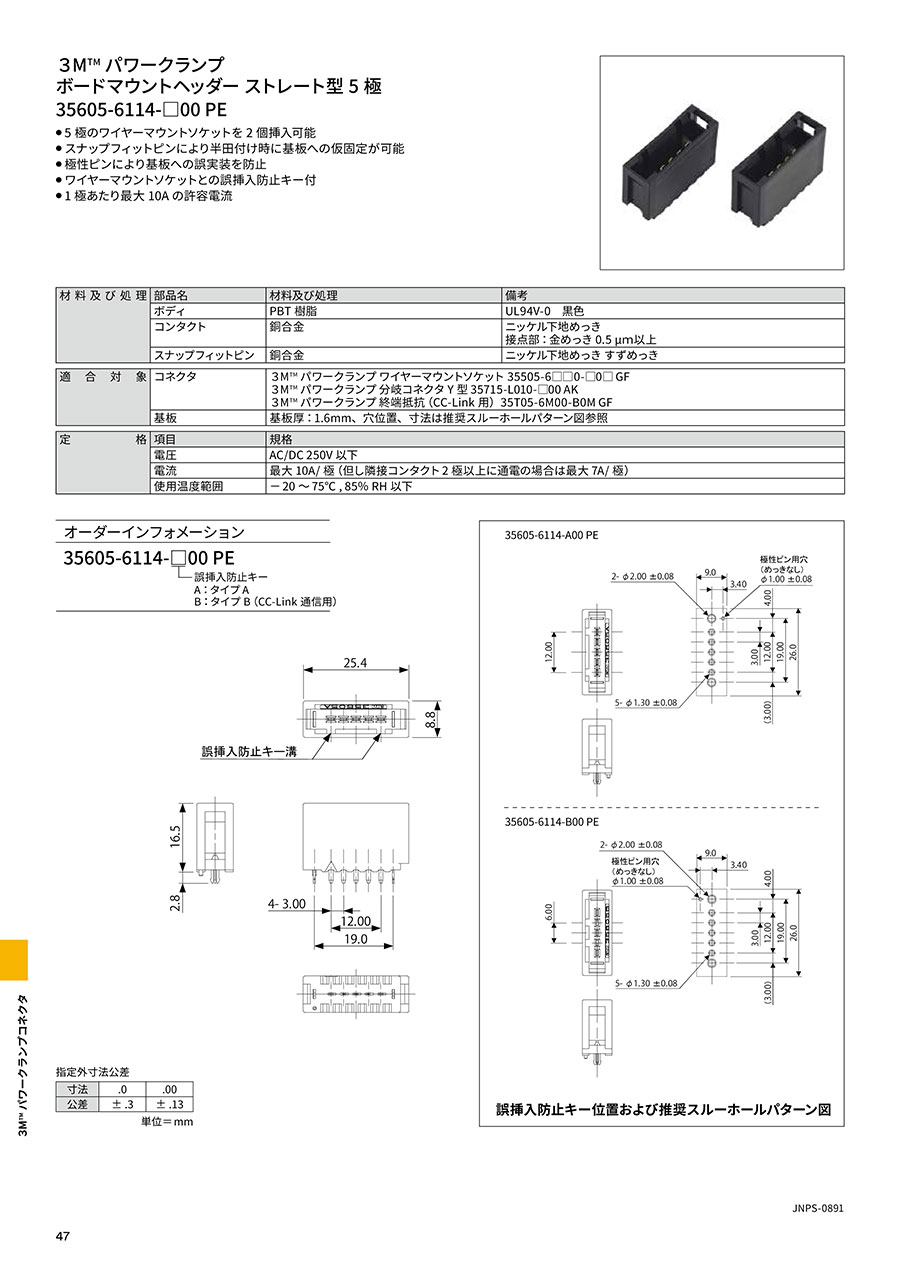

マウントヘッダー ストレート型 5極の仕様
ボードマウントヘッダー ストレート型 5極の外観
誤挿入防止キー位置および推奨スルーホールパターン図（35605-6114-A00 PE）
誤挿入防止キー位置および推奨スルーホールパターン図（35605-6114-B00 PE）
ボディ：PBT樹脂、備考 : UL94V-0 黒色
コンタクト：銅合金、備考：ニッケル下地めっき、接点部：金めっき 0.5μｍ以上
スナップフィットピン：銅合金、備考：ニッケル下地めっき すずめっき
適合対象
コネクタ：3MTM パワークランプ ワイヤーマウントソケット 35505-6xx0-x0x GF、3MTM パワークランプ 分岐コネクタ Y型 35715-L010-x00 AK、3MTM パワークランプ 終端抵抗（CC-Link用）35T05-6M00-B0M
基板：基板厚：1.6mm、穴位置、寸法は推奨スルーホールパターン図参照
定格
電圧：AC／DC 250V 以下
電流：最大 10A/極、（但し隣接コンタクト2極以上に通電の場合は最大 7A/極）
使用温度範囲：-20～+75℃、85%RH以下
開発秘話
圧接技術とは1958年に3Mで開発された電線の接続技術で、通信、コンピュータ機器に幅広く採用されているだけではなく、厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、長期接続信頼性は様々な機器で実証されています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
594円 ( 653円 ) | 在庫品1日目当日出荷可能 |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
793円 ( 872円 ) | 在庫品1日目当日出荷可能 |
791円 ( 870円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
省工数を目的としたCC-Link標準コネクタ。
【特長】
・ワンタッチコネクタとケーブルアセンブリによる省工数化を実現。
・5極のワイヤーマウントソケットを2個挿入可能。
・スナップフィットピンにより半田付け時に基板への仮固定が可能。
・極性ピンにより基板への誤実装を防止。
・ワイヤーマウントソケットとの誤挿入防止キー付。
・1極あたり最大10Aの許容電流。
【用途】
・最大許容電流10Aまでの小極数系接続用途に最適。
・CC-Link機器の通信用インターフェースとして。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
