SCRコネクタ ワイヤーマウントリセプタクル
- 通常単価(税別)
- 428円
- 税込単価
- 471円
特殊なソルダーテール配置で小型化と太径ケーブル対応を両立したI／O角型コネクタ。【特長】・耐こじり、耐...
詳細を確認- 機器間のケーブル接続用の0.2mmピッチI/Oコネクタで専用シェルキットと組み合わせてご使用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
SCRコネクタワイヤーマウントリセプタクルの品名構成
○○：コンタクトめっき仕様
PL：接点部 金めっき、結線部 金フラッシュめっき
FD：接点部 金めっき、結線部 すずめっき
※ PLめっき推奨。
製品仕様
- 定格電圧:AC:150V MAX./DC:200V MAX.
- 定格電流:1A
- 周囲温度:-55℃～+85℃
材質と処理
- コンタクト:銅合金接点部:ニッケル下地めっき:金めっき0.2μm以上
- ボディ:ナイロン樹脂 UL94V-0、黒色
外形図
単位:mm
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
特殊なソルダーテール配置で小型化と太径ケーブル対応を両立したI／O角型コネクタ。
【特長】
・耐こじり、耐振動に優れたベローズタイプコンタクト。
・2mmのコンタクトピッチと特殊なソルダーテール配置で小型化と太径ケーブル対応を両立。
・全コンタクトに0.75mm2電線を結線可能。
・半田付け作業性を考慮した独自のコンタクト形状。
【用途】
・コネクタ自体の小型化と太径ケーブル対応が同時に必要な場合に最適。
ご注意
- 機器間のケーブル接続用の0.2mmピッチI/Oコネクタで専用シェルキットと組み合わせてご使用ください。

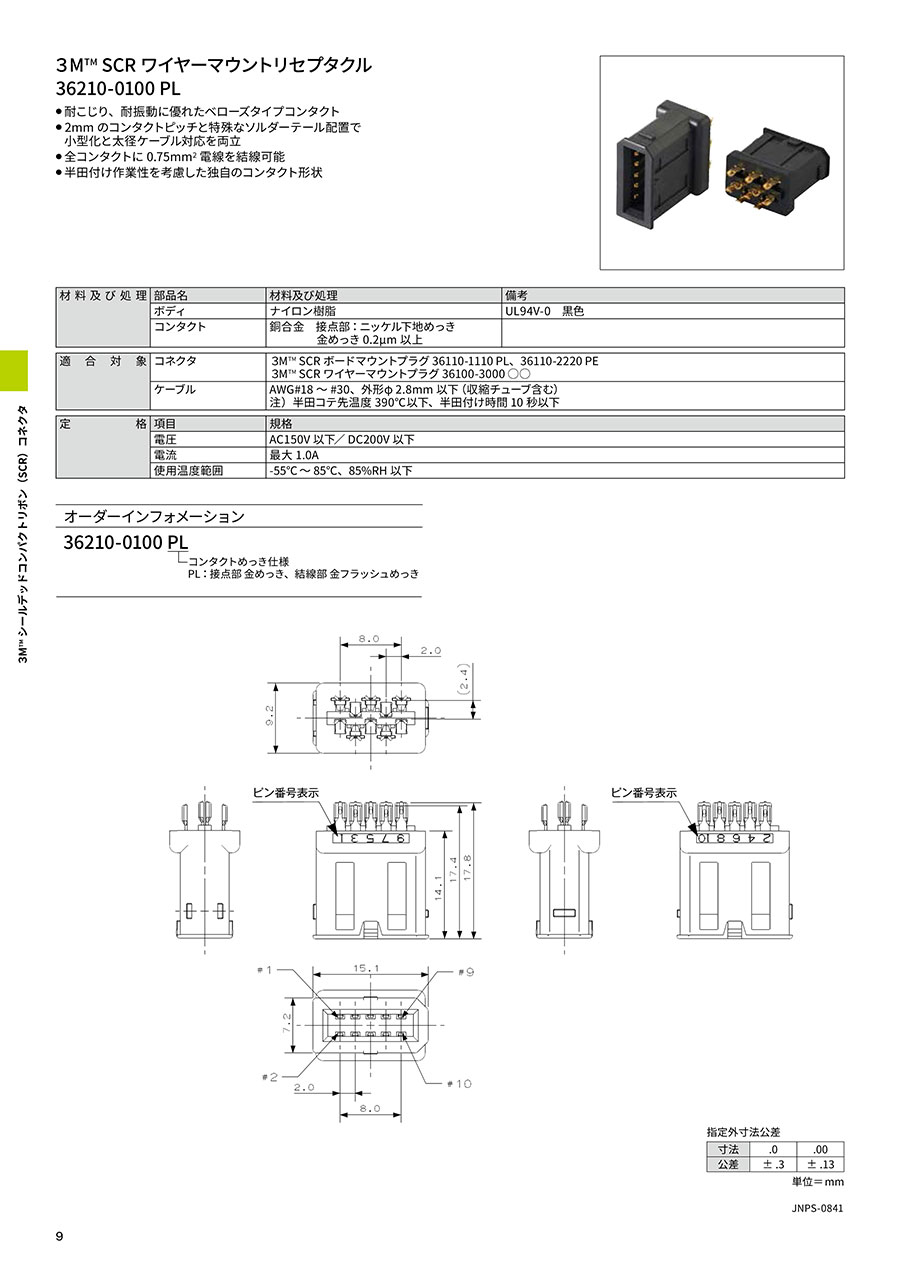

カタログ
