SCRコネクタワイヤーマウントプラグ
- 用途
- ケーブル接続
- シリーズ
- その他
- 適用ピン・コンタクト
- オス(プラグ)
- 許容電流(A)
- 1
- 許容電圧(V)
- AC150/DC200
- ピン数
- 10
- 接続方向
- ストレート
- 数字
- 3
- めっき仕様(接点部)
- 接点部：ニッケル下地金
- めっき厚 (μm)
- 金めっき：0.2以上
- コンタクト材質
- 銅合金
- 適合ケーブルサイズ (AWG)
- 22～30
- 適合ケーブル外径 (mm)
- Φ2以下
- ボディ色
- 黒
- シリーズ詳細
- SCR
- 備考
- 適合ケーブル外径は収縮チューブを含んだ数値となります
- 許容電流詳細
- 電流：1極最大1A
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

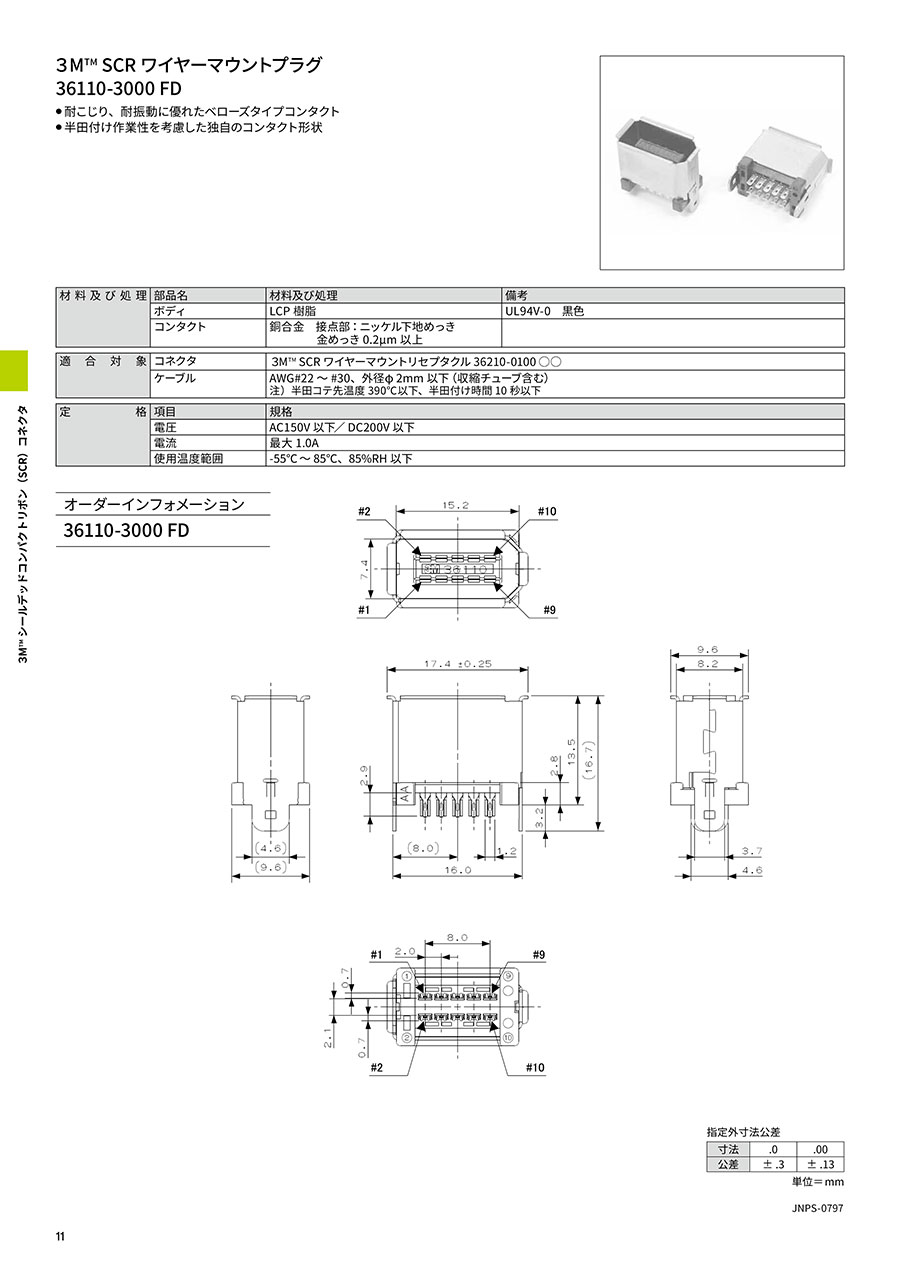

36110-3000 FDの仕様・寸法情報
商品情報
製品仕様
コネクタワイヤーマウントプラグの外観
コネクタワイヤーマウントプラグの寸法図
コネクタワイヤーマウントプラグの寸法図
コネクタワイヤーマウントプラグの寸法図
コネクタワイヤーマウントプラグの寸法図
コネクタワイヤーマウントプラグの寸法図
材料及び処理
| ■部品名 | ■材料及び処理 | ■備考 |
|---|---|---|
| ボディ | LCP 樹脂 | UL94V-0 黒色 |
| コンタクト | 銅合金 接点部：ニッケル下地めっき 金めっき0.2μm 以上 | |
適合対象
| ■コネクタ | 3MTM SCR ワイヤーマウントリセプタクル 36210-0100 ○○ |
|---|---|
| ■ケーブル | AWG#22 ～ 30、外径φ 2mm 以下（収縮チューブ含む） 注）半田コテ先温度 390℃以下、半田付け時間 10 秒以下 |
定格
| ■項目 | ■規格 |
|---|---|
| 電圧 | AC150V 以下、DC200V 以下 |
| 電流 | 1A MAX |
| 使用温度範囲 | -55℃～ 85℃、85%RH 以下 |
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.13 |
指定外寸法公差
単位=mm
開発秘話
サーボアンプエンコーダ向けに開発された2mmのコンタクトピッチのI / Oコネクタ。
特殊なソルダーテール配置で小型化と太径ケーブル対応を両立。
詳細情報
基本情報
【特長】
・耐こじり、耐振動に優れたベローズタイプコンタクト
・2mmのコンタクトピッチと特殊なソルダーテール配置で小型化と太径ケーブル対応を両立
・全コンタクトに0.75mm2電線を結線可能
・半田付け作業性を考慮した独自のコンタクト形状
【用途】
・機器間のケーブル接続用の2.0mmピッチI/Oコネクタで専用シェルキットとの組み合わせに
