N7E50-7516 PK-20の仕様・寸法情報
用途
プリント基板用
シリーズ
その他
適用ピン・コンタクト
オス(プラグ)
許容電流(A)
0.5
ピン数
50
接続方向
アングル
仕様
スタンダードヘッダー(標準型)
誤挿入防止キー
ノーマルキー
特長
イジェクタ取付可/ソルダータブなし
めっき仕様(接点部)
接点部：パラジウムニッケル(上金、下地ニッケル)
めっき仕様(接点部以外)
テール部：金フラッシュ
めっき厚(μm)
パラジウムニッケルめっき：0.5以上/金めっき：0.03～0.15
基板実装高さ(mm)
6.64
コンタクト材質
銅合金
シリーズ詳細
CF
備考
ノーマルキー：基板にヘッダーを乗せ、上部から見たときにCFカードの表面が見える極性です。
許容電流詳細
電流：1ピン当たり0.5A
-
-
詳細情報
基本情報
CFAの規格に準拠したスタンダードヘッダー、低背型実装を可能にするロープロファイルヘッダーをご用意しています。
【特長】
・CFA（CompactFlashAssociation）スタンダードCF用SMTヘッダー。
・0.635mmピッチ一列のコンタクトテール。
・イジェクタとの一体化が可能（後付け可能）。
・1.64mmのスタンドオフを用意。
・基板実装高さ、6.64mmを実現。
・ノーマルタイプとリバースタイプがあります。

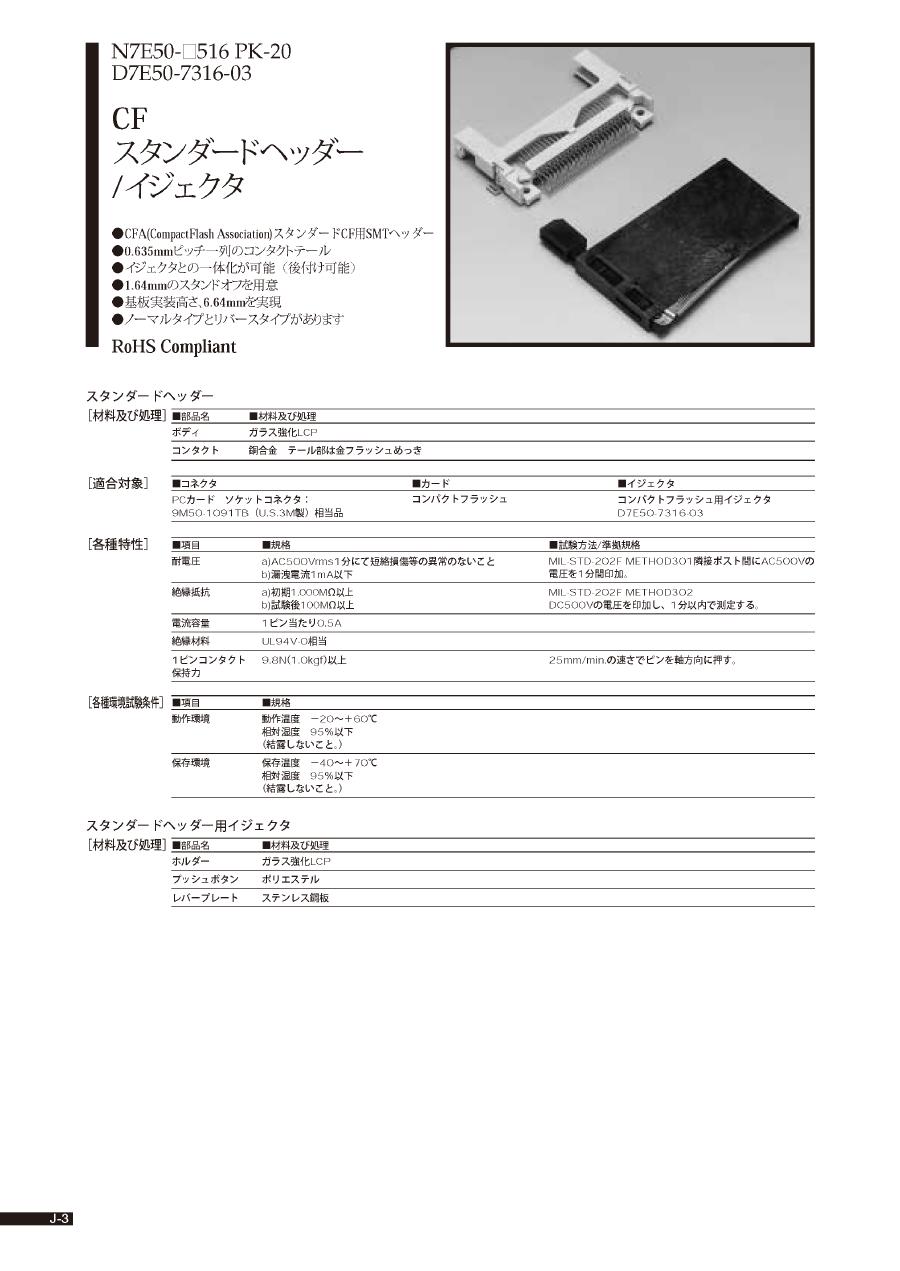

カタログ
