パワークランプ 分岐コネクタ Y型
- 通常単価(税別)
- 852円～1,093円
- 税込単価
- 937円～1,202円
極性キーにより誤挿入を防止したパワークランプ分岐コネクタ Y型。【特長】・一列...
詳細情報を確認する- 種類
- その他
- 材質
- PBT樹脂
- 色
- 黒
- 商品分類
- 分岐コネクタ
- 適合コネクタ
- ワイヤーマウントソケット：35505-6xx0-x0x GF / ボードマウントヘッダー：35605-xxxx-xx0 PE
- コンタクト接触部
- ニッケル下地金めっき
- 定格電圧
- AC/DC 250V以下
- 定格電流
- 最大10A/極
- 極数 (極)
- 15
- 用途
- ボディ：UL94V-0
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
パワークランプ分岐コネクタ Y型の仕様
パワークランプ分岐コネクタ Y型の外観
パワークランプ分岐コネクタ Y型の詳細図
- 1極あたり最大10Aの許容電流。
- ワンタッチロック機構により片手で容易に着脱でき、また確実な嵌合保持を提供。
材料および処理
| ■部品名 | ■材料及び処理 | ■備考 |
|---|---|---|
| ボディ | PBT 樹脂 | UL94V-0 黒色 |
| コンタクト | 銅合金 | ニッケル下地めっき 接点部：金めっき 0.5 μm以上 |
定格
| ■項目 | ■規格 |
|---|---|
| 電圧 | AC/DC 250V 以下 |
| 電流 | 最大 10A/ 極、（但し隣接コンタクト 2 極以上に通電の場合は最大 7A/ 極） |
| 使用温度範囲 | － 20 ～75℃ , 85％ RH 以下 |
35715-L010-A00 AK／35715-L010-B00 AKの詳細図
35715-L010-A00 AKの表示および誤挿入防止キー位置
35715-L010-B00 AKの表示および誤挿入防止キー位置
内部回路説明
指定外寸法公差
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.13 |
- 単位=mm
注意・禁止事項
本製品に関する記載、技術情報およびご提案は信頼できる情報を基にしておりますが、これらがすべてにおいて正確であること、または完全であることについては保証いたしかねます。お客様には、ご使用になる前に本製品を評価し、お客様が意図される用途に適合するかどうかをご判断いただき、本製品のご使用に関するあらゆる危険と責任を負っていただくことになります。
開発秘話
圧接技術とは1958年に開発された電線の接続技術で、通信、コンピュータ機器に幅広く採用されているだけではなく、厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、長期接続信頼性は様々な機器で実証されています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,093円 ( 1,202円 ) | 在庫品1日目当日出荷可能 |
852円 ( 937円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
極性キーにより誤挿入を防止したパワークランプ分岐コネクタ Y型。
【特長】
・一列タイプのボードマウントヘッダーに嵌合することにより、2口のヘッダーに分岐し2個のワイヤーマウントソケットと電気的に接続が可能。
・CC-Linkでは渡り配線用として使用可能のコネクタ（オプション・その他）。
【用途】
・最大許容電流10Aまでの小極数系接続用途に最適。
・CC-Link機器の通信用インターフェース。

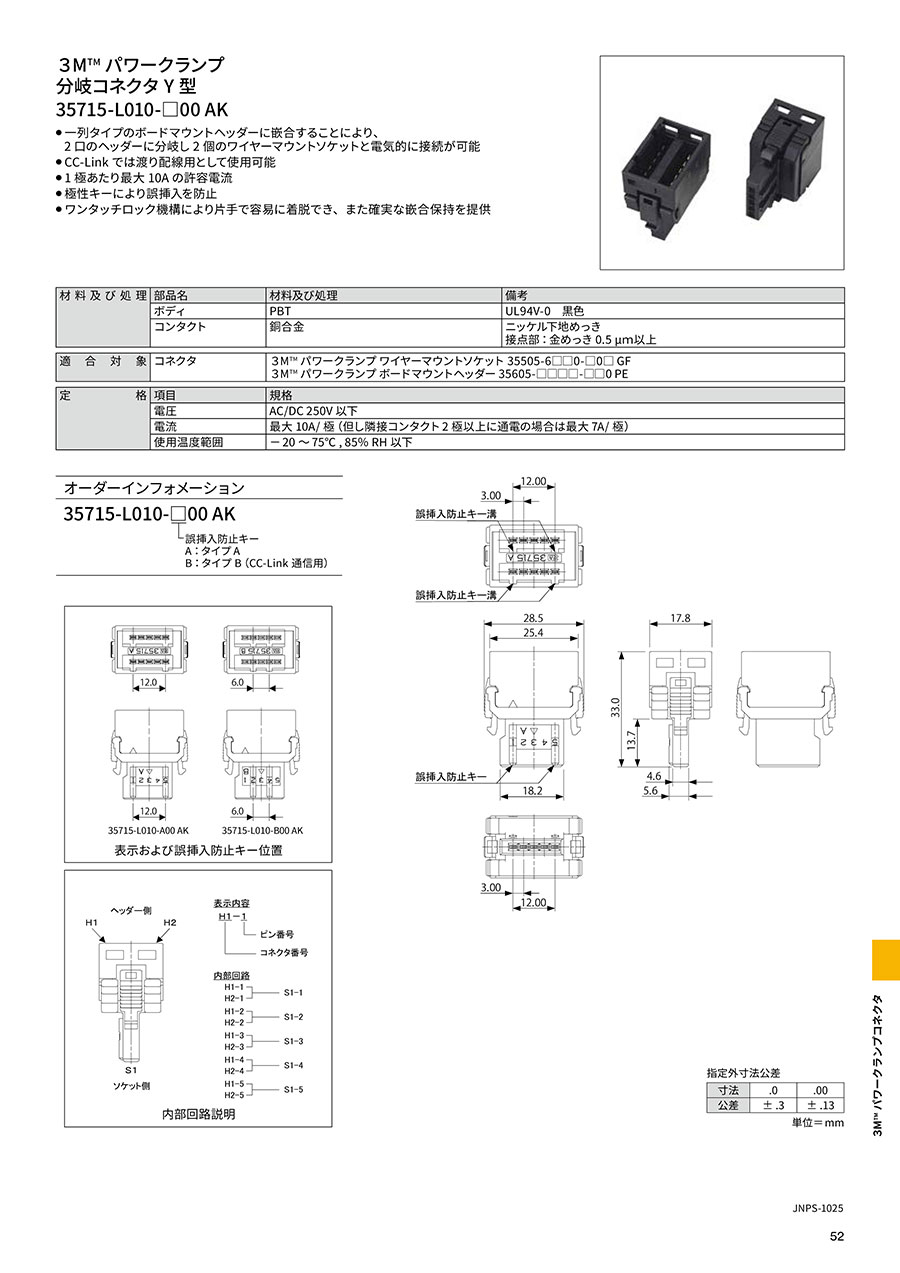

カタログ
