3M（TM）スタンダードソケット/ヘッダークリックプラグコネクタ ストレインリリーフ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 207円～349円特別価格
- 税込単価
- 228円～384円特別価格
様々なバリエーションの展開や省ケーブル化にも対応するコネクタ。【特長】・スタン...
詳細情報を確認する- 商品分類
- ストレインリリーフ
- 適合コネクタ
- 42XXシリーズ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
3M スタンダードソケット／ヘッダークリックプラグコネクタ ストレインリリーフの仕様
3M スタンダードソケット／ヘッダークリックプラグコネクタ ストレインリリーフの外観

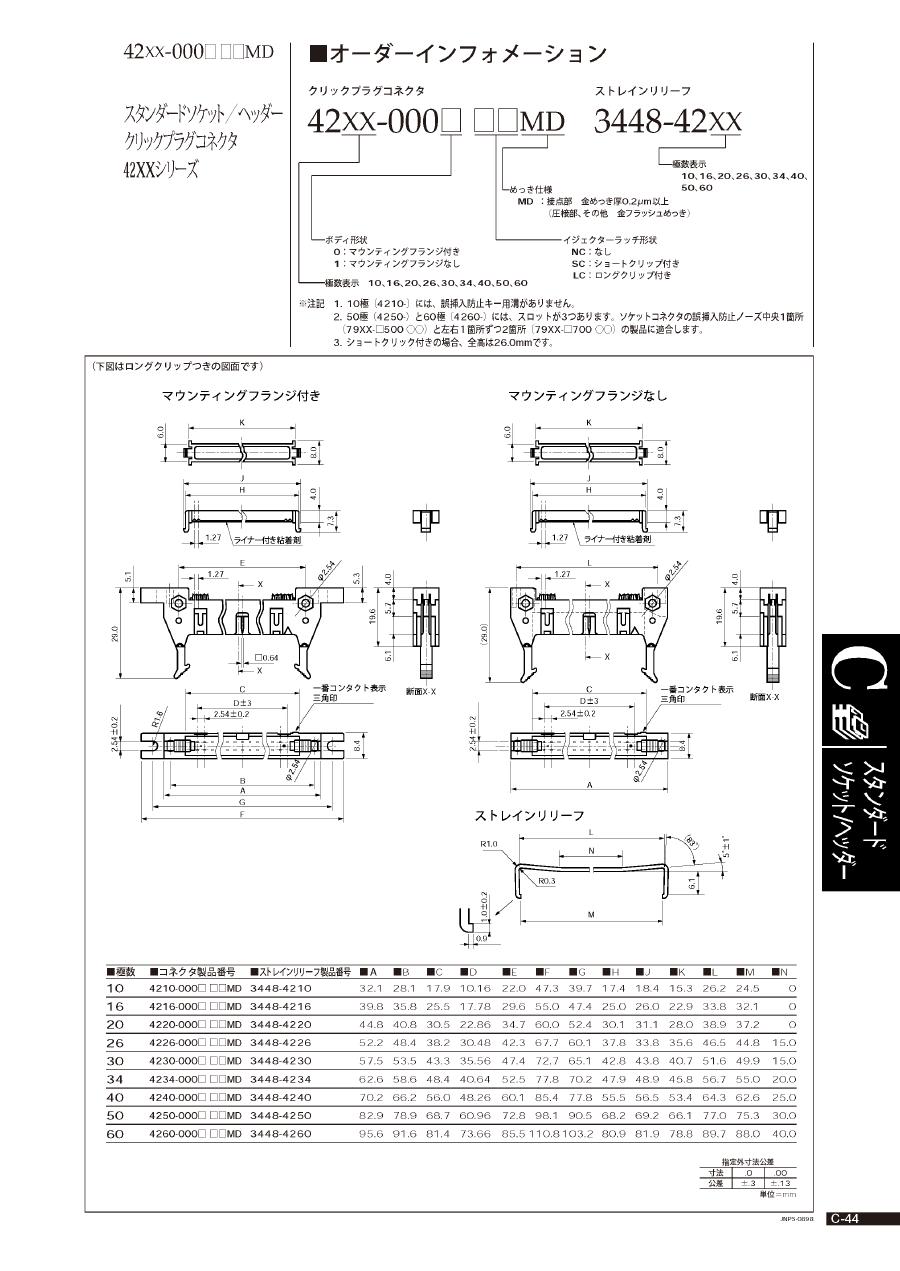

3M スタンダードソケット／ヘッダークリックプラグコネクタ ストレインリリーフの寸法図
マウンティングフランジ付き
指定外寸法公差
寸法：.0 、.00／公差：±.3、±.13
単位：mm
3M スタンダードソケット／ヘッダークリックプラグコネクタ ストレインリリーフの寸法図
マウンティングフランジなし
3M スタンダードソケット／ヘッダークリックプラグコネクタ ストレインリリーフの寸法図
ストレインリリーフ
- 材料及び処理
ボディ：ガラス強化ポリエステル（UL94V-0、灰色）
カバー：ガラス強化ポリエステル（UL94V-0、灰色）
コンタクト：銅合金（接触部：金めっき、U-コンタクト部：金フラッシュめっき、他：金フラッシュ）
イジェクターラッチ：ガラス強化ポリエステル（UL94V-0、灰色） - 適合対象
コネクタ：ソケットコネクタ - 定格
電流：1A MAX. （条件：結合したコンタクト相互間に許容できる電流をいう。）
電圧：AC 250V MAX.／DC 300V MAX.（条件：定格周囲温度において連続印加できる直流電圧または交流電圧(実効値)の最大値をいう。）
周囲温度：-55～+105℃（条件：最大負荷条件下で連続使用できる温度範囲をいう。）
サイズ表
| ■極数 | ■ストレインリリーフ製品番号 | ■A | ■B | ■C | ■D | ■E | ■F | ■G | ■H | ■J | ■K | ■L | ■M | ■N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 3448-4210 | 32.1 | 28.1 | 17.9 | 10.16 | 22.0 | 47.3 | 39.7 | 17.4 | 18.4 | 15.3 | 26.2 | 24.5 | 0 |
| 16 | 3448-4216 | 39.8 | 35.8 | 25.5 | 17.78 | 29.6 | 55.0 | 47.4 | 25.0 | 26.0 | 22.9 | 33.8 | 32.1 | 0 |
| 20 | 3448-4220 | 44.8 | 40.8 | 30.5 | 22.86 | 34.7 | 60.0 | 52.4 | 30.1 | 31.1 | 28.0 | 38.9 | 37.2 | 0 |
| 26 | 3448-4226 | 52.2 | 48.4 | 38.2 | 30.48 | 42.3 | 67.7 | 60.1 | 37.8 | 33.8 | 35.6 | 46.5 | 44.8 | 15.0 |
| 30 | 3448-4230 | 57.5 | 53.5 | 43.3 | 35.56 | 47.4 | 72.7 | 65.1 | 42.8 | 43.8 | 40.7 | 51.6 | 49.9 | 15.0 |
| 34 | 3448-4234 | 62.6 | 58.6 | 48.4 | 40.64 | 52.5 | 77.8 | 70.2 | 47.9 | 48.9 | 45.8 | 56.7 | 55.0 | 20.0 |
| 40 | 3448-4240 | 70.2 | 66.2 | 56.0 | 48.26 | 60.1 | 85.4 | 77.8 | 55.5 | 56.5 | 53.4 | 64.3 | 62.6 | 25.0 |
| 50 | 3448-4250 | 82.9 | 78.9 | 68.7 | 60.96 | 72.8 | 98.1 | 90.5 | 68.2 | 69.2 | 66.1 | 77.0 | 75.3 | 30.0 |
| 60 | 3448-4260 | 95.6 | 91.6 | 81.4 | 73.66 | 85.5 | 110.8 | 103.2 | 80.9 | 81.9 | 78.8 | 89.7 | 88.0 | 40.0 |
- ※ 上記以外の仕様等につきましては、カタログを参照してください。
開発秘話
スタンダードソケット / ヘッダーは2.54mmピッチ2列構造のコネクションシステムです。
世界で最も標準化された機器内配線システムであるとともに、様々なバリエーションの展開や省ケーブル化にも対応するなど、アプリケーションの変化にも長年にわたり対応してきた、大変使いやすいコネクションシステムです。
詳細情報
基本情報
様々なバリエーションの展開や省ケーブル化にも対応するコネクタ。
【特長】
・スタンダードソケット / ヘッダークリックプラグコネクタ42XXシリーズストレインリリーフ。
・MIL規格準拠品。
・ソケットコネクタと組み合わせて結線部に力がかからないように保護。
【用途】
・装置内や基板間配線に最適な2.54mmピッチ2列構造のピッチコネクタ
