SCRコネクタ シェルキット
- 通常単価(税別)
- 780円～794円
- 税込単価
- 858円～873円
2mmのコンタクトピッチのI／Oコネクタ。【特長】・内部金属シェルによるEMI...
詳細情報を確認する- 種類
- フード
- 材質
- PBT樹脂
- 色
- 黒
- 商品分類
- シェルキット（ストレート型）
- 適合ケーブル仕上り外径 (mm)
- φ7～9
- 用途
- ボディ：UL94V-0
商品情報
製品仕様
- 材料及び処理
プラスチックシェルボディ（2 個）：PBT 樹脂 （UL94V-0 黒色）
メタルシェルベース（1 個）：銅合金 ニッケルめっき
メタルシェルカバー（1 個）：銅合金 ニッケルめっき
ラッチ（2 個）：ステンレススティール
ケーブルクランプ：ステンレススティール
ナベ小ネジ M2 × 5
- 適合対象
コネクタ：3MSCR ワイヤーマウントリセプタクル 36210-0100 ○○
ケーブル：仕上り外径φ7～ 9（直径7～9mm）
- 物理特性
ラッチ保持力：100N以上、適合コネクタとの組合わせによる引張り速さ10mm/分（ケーブル引き出し方向）

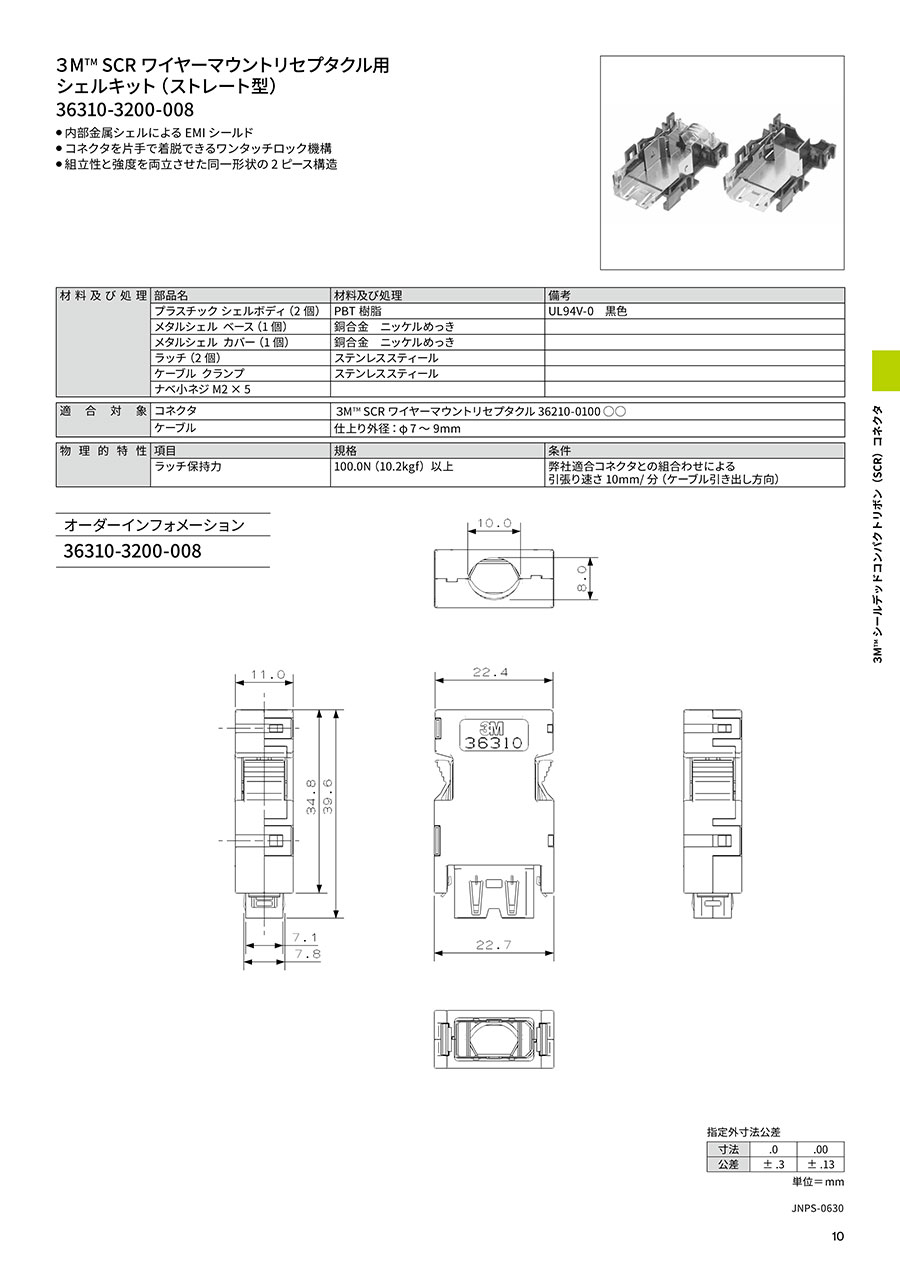

シェルキット36310-3200-008の寸法図
シェルキット36310-3200-008の寸法図
シェルキット36310-3200-008の外観図
シェルキット36310-3200-008の外観図
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.13 |
指定外寸法公差
単位=mm
製品仕様
- 材料及び処理
プラスチックシェルボディ（2 個）：PBT 樹脂 （UL94V-0 黒色）
メタルシェルベース（1 個）：スティール ニッケルめっき
メタルシェルカバー（1 個）：スティール ニッケルめっき
ケーブルクランプ：ステンレススティール
ナベ小ネジ M2 × 5
- 適合対象
コネクタ：3MSCR ワイヤーマウントリセプタクル 36110-3000 ○○
ケーブル：仕上り外径φ7～ 9（直径7～9mm）
- 物理特性
ラッチ保持力：100N以上、適合コネクタとの組合わせによる引張り速さ10mm/分（ケーブル引き出し方向）
シェルキット36310-F200-008の寸法図
シェルキット36310-F200-008の寸法図
シェルキット36310-F200-008の外観図
シェルキット36310-F200-008の外観図
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.13 |
指定外寸法公差
単位=mm
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
794円 ( 873円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2mmのコンタクトピッチのI／Oコネクタ。
【特長】
・内部金属シェルによるEMIシールド。
・組立性と強度を両立させた同一形状の2ピース構造。
・特殊なソルダーテール配置で小型化と太径ケーブル対応を両立。
【用途】
・機器間のケーブル接続用の2.0mmピッチI／Oプラグコネクタ用シェルキット。
・コネクタ自体の小型化と太径ケーブル対応が同時に必要な場合に最適。
