3M™ MDRシステム 亜鉛ダイキャストシェルキット
- 通常単価(税別)
- 725円～2,631円特別価格
- 税込単価
- 798円～2,894円特別価格
外部接続用コネクタとして不可欠なシェルキット。【特長】・ハーフピッチI / 0コネクタの「業界の標準品...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

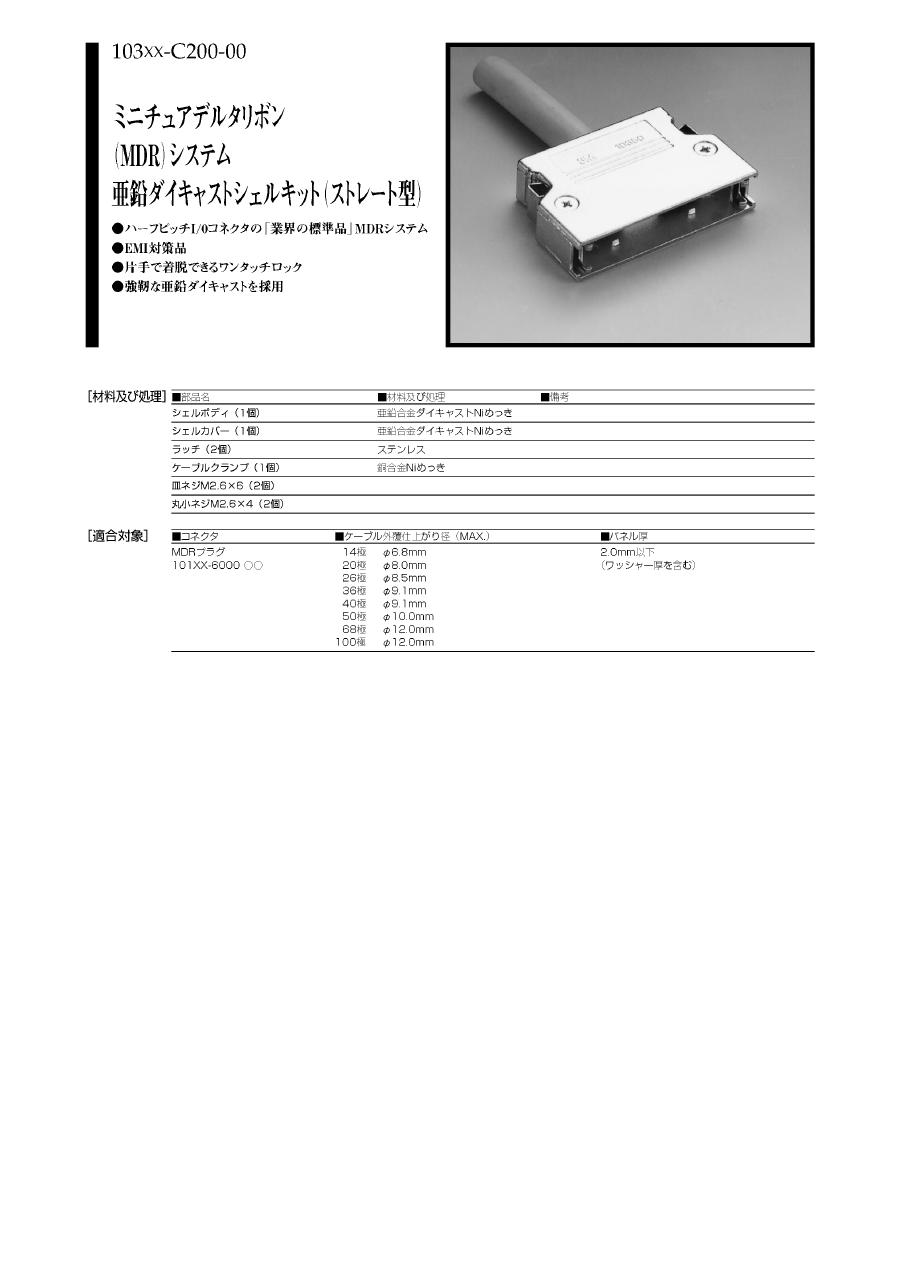

商品情報
製品仕様
- 材料及び処理
シェルボディ（1個）： 亜鉛合金ダイキャストNiめっき
シェルカバー（1個）：亜鉛合金ダイキャストNiめっき
ラッチ（2個）：ステンレス
ケーブルクランプ（1個）：銅合金Niめっき
皿ネジM2.6×6（2個）
丸小ネジM2.6×4（2個）
- 適合対象
コネクタ：MDRプラグ 101XX-6000 ○○
ケーブル外覆仕上がり径（MAX.）：14極 φ6.8（直径6.8mm）、20極 φ8.0（直径8.0mm）、26極φ8.5（直径8.5mm）、36極 φ9.1（直径9.1mm）、40極φ9.1（直径9.1mm）、50極 φ10.0（直径10.00mm）、68極 φ12.0（直径12.0mm）、100極 φ12.0（直径12.0mm）
パネル厚：2.0mm以下（ワッシャー厚を含む）
亜鉛ダイキャストシェルキット（ストレート型）の寸法図
14～68極の場合
亜鉛ダイキャストシェルキット（ストレート型）の寸法図
100極の場合
亜鉛ダイキャストシェルキット（ストレート型）の組み合せ参考図
推奨パネルカット寸法図
| ■極数 | ■製品番号 | ■A | ■B | ■C | ■D | ■E | ■F | ■G |
|---|---|---|---|---|---|---|---|---|
| 14 | 10314-C200-00 | 25.8 | 19.9 | φ6.8 | － | － | 19.9 | 23.64 |
| 20 | 10320-C200-00 | 29.7 | 21.0 | φ8.0 | － | － | 23.8 | 27.45 |
| 26 | 10326-C200-00 | 33.5 | 24.8 | φ8.5 | － | － | 27.6 | 31.26 |
| 36 | 10336-C200-00 | 39.8 | 31.1 | － | 9.1 | R4.5 | 33.9 | 37.61 |
| 40 | 10340-C200-00 | 42.4 | 33.7 | － | 9.1 | R4.5 | 36.5 | 40.15 |
| 50 | 10350-C200-00 | 48.7 | 40.0 | － | 10.0 | R4.5 | 42.8 | 46.50 |
| 68 | 10368-C200-00 | 60.1 | 51.4 | － | 12.0 | R4.5 | 54.2 | 57.93 |
| 100 | 103A0-C200-00 | 80.2 | 71.7 | － | 12.0 | R5.5 | 74.6 | 78.25 |
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.15 |
指定外寸法公差
単位=mm
製品仕様
- 材料及び処理
シェルボディ（1個）： 亜鉛合金ダイキャストNiめっき
シェルカバー（1個）：亜鉛合金ダイキャストNiめっき
ラッチ（2個）：ステンレス
ケーブルクランプ（1個）：銅合金Niめっき
皿ネジM2.6×6（2個）
丸小ネジM2.6×4（2個）
- 適合対象
コネクタ：MDRプラグ 101XX-6000 ○○
ケーブル外覆仕上がり径（MAX.）：14極 φ6.8（直径6.8mm）、26極φ8.5（直径8.5mm）、36極 φ9.0（直径9.0mm）、40極φ9.1（直径9.1mm）、50極 φ10.0（直径10.0mm）、68極 φ12.0（直径12.0mm）、80極 φ12.0（直径12.0mm）、100極 φ12.0（直径12.0mm）
パネル厚：2.0mm以下（ワッシャー厚を含む）
亜鉛ダイキャストシェルキット（ライトアングル型）の寸法図
14極の場合
亜鉛ダイキャストシェルキット（ライトアングル型）の寸法図
26～80極の場合
亜鉛ダイキャストシェルキット（ライトアングル型）の寸法図
100極の場合
推奨パネルカット寸法図
| ■極数 | ■製品番号 | ■A | ■B | ■C | ■D | ■E | ■F | ■G | ■H |
|---|---|---|---|---|---|---|---|---|---|
| 14 | 10314-C500-00 | 25.8 | 19.9 | φ6.8 | － | － | 19.9 | 23.64 | 41.0 |
| 26 | 10326-C500-00 | 33.5 | 24.8 | φ8.5 | － | － | 27.6 | 31.26 | 41.0 |
| 36 | 10336-C500-00 | 39.8 | 31.1 | φ9.0 | － | － | 33.9 | 37.61 | 41.0 |
| 40 | 10340-C500-00 | 42.4 | 33.7 | － | 9.1 | R4.5 | 36.5 | 40.15 | 41.0 |
| 50 | 10350-C500-00 | 48.7 | 40.0 | － | 10.0 | R4.5 | 42.8 | 46.50 | 41.0 |
| 68 | 10368-C500-00 | 60.1 | 51.4 | － | 12.0 | R4.5 | 54.2 | 57.93 | 41.0 |
| 80 | 10380-C500-00 | 67.8 | 59.1 | － | 12.0 | R4.5 | 61.9 | 65.55 | 41.0 |
| 100 | 103A0-C500-00 | 80.4 | 71.7 | φ12.0 | － | － | 74.6 | 78.25 | 43.0 |
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.15 |
指定外寸法公差
単位=mm
開発秘話
3Mミニチュアデルタリボン（MDR）システムは、1.27mmピッチの機器間接続用システムとして、内外のコンピュータ、OA、FA、MEなど各種電子機器において広く採用されてきたハーフピッチI / Oコネクタの業界標準品です。
SCSI、RS232C、ACサーボモータなど各種インターフェースのハーフピッチ化における de-factoStandard（事実上の標準） となっています。
パソコンとプリンタをはじめとする周辺機器の双方向パラレルインターフェースであるIEEE1284において、MDR36ピンが推奨コネクタとして規格化されている他、JEIDA59-1999（DISM）に代表されるPC用デジタル液晶モニターインターフェースでも規格化されています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
725円 ( 798円 ) | 在庫品1日目当日出荷可能 |
964円 ( 1,060円 ) | 在庫品1日目当日出荷可能 |
775円 ( 853円 ) | 在庫品1日目当日出荷可能 |
757円 ( 833円 ) | 在庫品1日目当日出荷可能 |
869円 ( 956円 ) | 在庫品1日目当日出荷可能 |
816円612円 ( 673円 ) | 在庫品1日目当日出荷可能 |
937円 ( 1,031円 ) | 在庫品1日目当日出荷可能 |
851円 ( 936円 ) | 在庫品1日目当日出荷可能 |
963円 ( 1,059円 ) | 在庫品1日目当日出荷可能 |
869円 ( 956円 ) | 在庫品1日目当日出荷可能 |
1,042円 ( 1,146円 ) | 在庫品1日目当日出荷可能 |
1,084円704円 ( 774円 ) | 在庫品1日目当日出荷可能 |
1,231円763円 ( 839円 ) | 在庫品1日目当日出荷可能 |
1,575円 ( 1,733円 ) | 在庫品1日目当日出荷可能 |
1,271円1,143円 ( 1,257円 ) | 在庫品1日目当日出荷可能 |
2,631円526円 ( 579円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外部接続用コネクタとして不可欠なシェルキット。
【特長】
・ハーフピッチI / 0コネクタの「業界の標準品」MDRシステム。
・EMI対策品。
・片手で着脱できるワンタッチロック。
・強靭な亜鉛ダイキャストを採用。
【用途】
・機器間のケーブル接続用のハーフピッチI / Oコネクタにおけるプラグコネクタと組み合わる。
