MDRシステム ワイヤーマウントリセプタクル用シェルキット
- 種類
- フード
- 材質
- PBT樹脂
- 色
- 黒
- 商品分類
- シェルキット
- 仕様
- ワイヤーマウントリセプタクル用
- 適合コネクタ
- 102XX-02□0-00
- 適合ケーブル仕上り外径 (mm)
- φ12
- 商品種類
- 3M（TM） ミニチュアデルタリボン （MDR）システムワイヤーマウントリセプタクル用シェルキット
- 用途
- ボディ：UL94V-0
商品情報
製品仕様
- 材料及び処理
プラスチックシェルボディ（2 個）：PBT 樹脂 、（UL94V-0、黒色）
ケーブルクランプ（2 個）：ステンレス鋼
ネジ M2.6×10（2 個）、ナット M2.6（2 個）、ネジ M2 × 6（2 個）
- 適合対象
コネクタ：3M MDR ワイヤーマウントリセプタクル102XX-02□0-00
ケーブル外覆仕上がり径（MAX.）：20、26極φ12.0（直径12.0mm）
- 各種特性
使用温度範囲：-55～+85℃

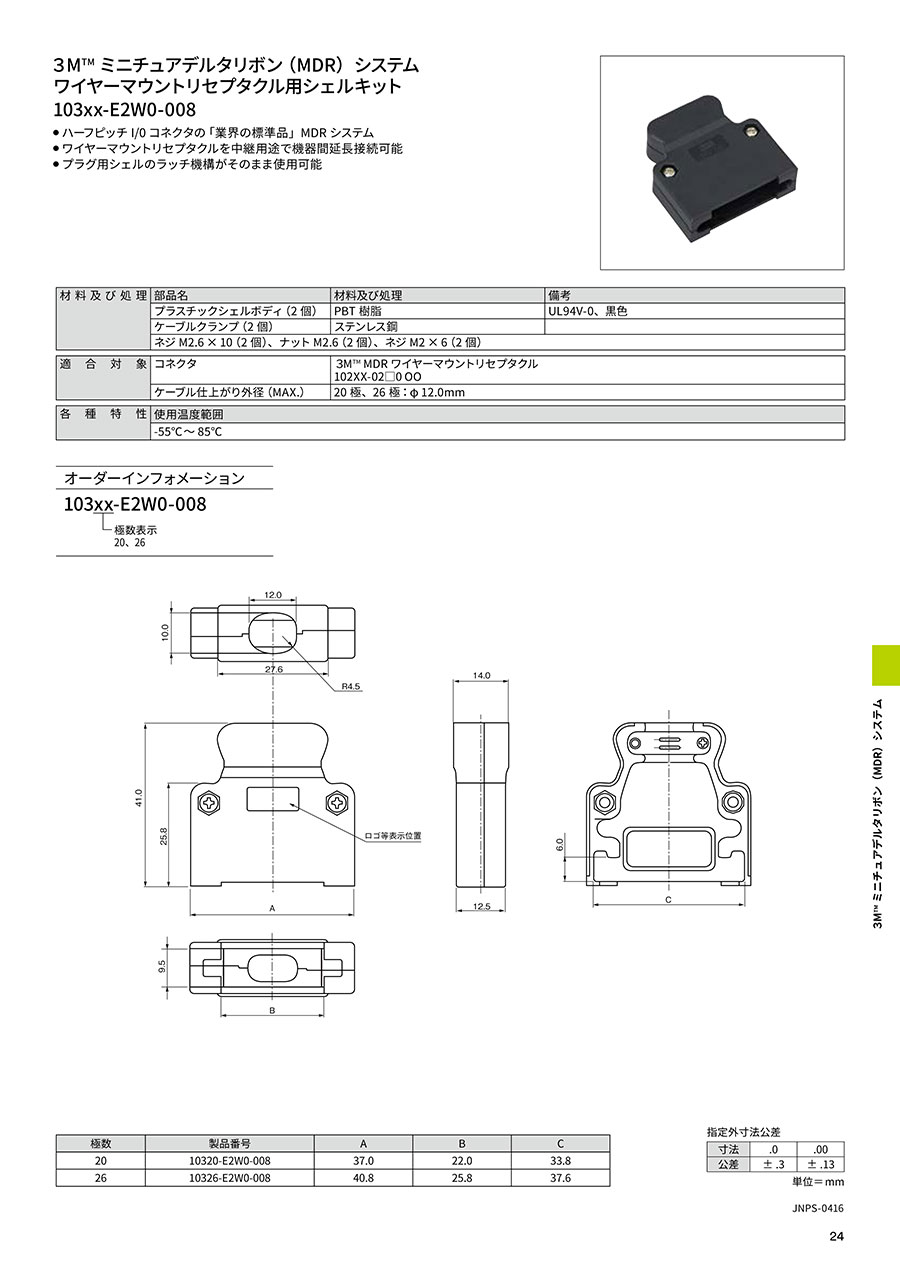

ワイヤーマウントリセプタクル用シェルキットの寸法図
ワイヤーマウントリセプタクル用シェルキットの寸法図
ワイヤーマウントリセプタクル用シェルキットの寸法図
ワイヤーマウントリセプタクル用シェルキットの寸法図
| ■極数 | ■製品番号 | ■A | ■B | ■C |
|---|---|---|---|---|
| 20 | 10320-E2W0-008 | 37.0 | 22.0 | 33.8 |
| 26 | 10326-E2W0-008 | 40.8 | 25.8 | 37.6 |
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.13 |
指定外寸法公差
単位=mm
開発秘話
3Mミニチュアデルタリボン（MDR）システムは、1.27mmピッチの機器間接続用システムとして、内外のコンピュータ、OA、FA、MEなど各種電子機器において広く採用されてきたハーフピッチI / Oコネクタの業界標準品です。
SCSI、RS232C、ACサーボモータなど各種インターフェースのハーフピッチ化における de-factoStandard（事実上の標準） となっています。
パソコンとプリンタをはじめとする周辺機器の双方向パラレルインターフェースであるIEEE1284において、MDR36ピンが推奨コネクタとして規格化されている他、JEIDA59-1999（DISM）に代表されるPC用デジタル液晶モニターインターフェースでも規格化されています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
664円 ( 730円 ) | 在庫品1日目当日出荷可能 |
1,106円 ( 1,217円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外部接続用コネクタとして不可欠なシェルキット。
【特長】
・ハーフピッチI／Oコネクタの「業界の標準品」MDRシステム。
・ワイヤーマウントリセプタクルを中継用途で機器間延長接続可能。
・プラグ用シェルのラッチ機構がそのまま使用可能。
【用途】
・機器間のケーブル接続用のハーフピッチI／Oコネクタにおけるワイヤーマウントリセプタクルと組み合わせる。
