MDRシステム ノンシールドシェルパーツ
- 通常単価(税別)
- 680円～961円特別価格
- 税込単価
- 748円～1,057円特別価格
MDRノンシールド用のシェルパーツ。【特長】・グランドプレートによる効率的なシールド処理。・アプリケー...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- 材料および処理
シェルボディ（2個）：ガラス強化ポリエステル（UL94V-0、黒色）
ケーブルクランプ（2個）：ステンレス鋼（-5600の場合1個）
グランドプレート付ケーブルクランプ（1個）：ステンレス鋼（ -5600の場合1個）
ネジM2.6×10（2個）、ナットM2.6（2個）、ネジM2×6（2個）
- 適合対称
適合パネル：2mm以下（ワッシャー厚含む）
ただし、ジャックスクリューL26タイプの場合はジャックソケットスクリュー（3341-22）との併用で1.6mm限定（ワッシャー厚を含む）
コネクタ：3M MDRはんだ付プラグ 101××-3000 ○○、3M MDRプラグ 101××-6000 ○○
ケーブル仕上がりの外形：極数20 最小φ11.0（直径11.0mm） 最大φ12.0（直径12.0mm）、極数36 最小φ11.0（直径11.0mm） 最大φ12.0（直径12.0mm）、極数40 最小φ7.0（直径7.0mm） 最大φ8.0（直径8.0mm）
- 各種特性
ジャックスクリュー推奨締め付けトルク：L30型・L26型 0.20±0.05N ・ m（2.0±0.5kgf・cm）、ストッパー付ジャックスクリュー 0.44±0.05N ・ m（4.5kgf・cm）
使用温度範囲：-55～+85℃、85%RH 以下
製品仕様
タイプ：ノンシールドシェルパック（ライトアングル型）
極数：40極

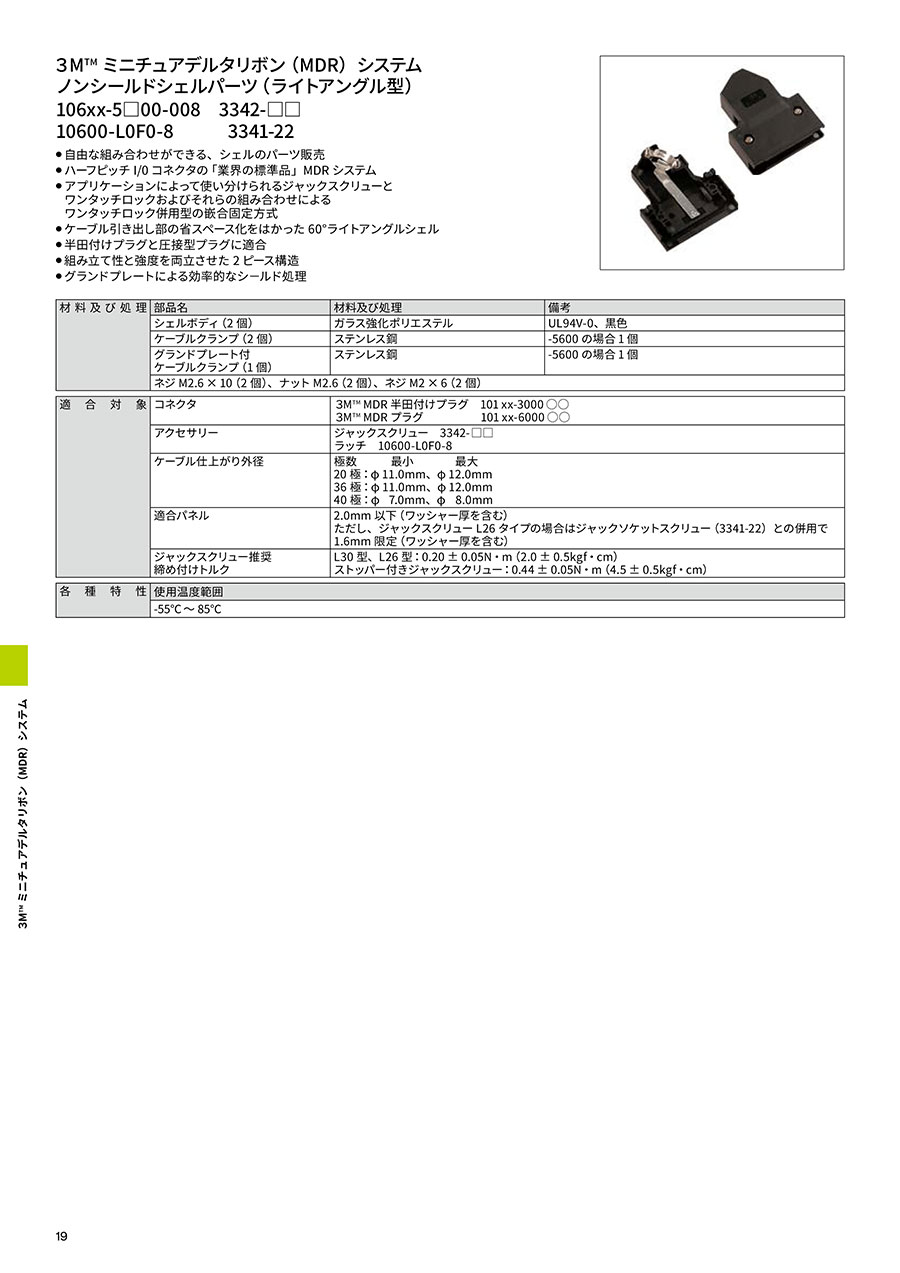

- ※ 上記以外の寸法図等につきましては、カタログを参照してください。
開発秘話
3M™ミニチュアデルタリボン（MDR）システムは、1.27mmピッチの機器間接続用システムとして、内外のコンピュータ、OA、FA、MEなど各種電子機器において広く採用されてきたハーフピッチI / Oコネクタの業界標準品です。
SCSI、RS232C、ACサーボモータなど各種インターフェースのハーフピッチ化におけるde-factoStandard（事実上の標準）となっています。
パソコンとプリンタをはじめとする周辺機器の双方向パラレルインターフェースであるIEEE1284において、MDR36ピンが推奨コネクタとして規格化されている他、JEIDA59-1999(DISM)に代表されるPC用デジタル液晶モニターインターフェースでも規格化されています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
680円612円 ( 673円 ) | 在庫品1日目当日出荷可能 |
961円 ( 1,057円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
MDRノンシールド用のシェルパーツ。
【特長】
・グランドプレートによる効率的なシールド処理。
・アプリケーションによって使い分けられるジャックスクリューとワンタッチロックおよびそれらの組み合わせによるワンタッチロック併用型の嵌合固定方式。
・ケーブル引き出し部の省スペース化をはかった60°ライトアングルシェル。
・半田付けプラグと圧接型プラグに適合。
・組み立て性と強度を両立させた2ピース構造。
・ハーフピッチI／Oコネクタの「業界標準品」MDRシステム。
・自由な組み合わせができる、シェルのパーツ販売。
・シェル、ジャックスクリュー、ジャックソケットスクリュー、ラッチ等のパーツを個別に用意。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
