商品情報
型番リスト
詳細情報
カタログ

商品情報

3M MDRシステムノンシールドシェルキット（ライトアングル型）の仕様

材料および処理

シェルボディ（2個）：ガラス強化ポリエステル（UL94V-0、黒色）
ラッチ（2個）：ポリエステルおよびステンレス鋼（-□□S0-008-Fの場合1個）
ネジストッパ付タイプM 2.6×3.0（-□□S0-008-Fの場合1個）
ケーブルクランプ（2個）：ステンレス鋼（-5□□0の場合1個）
グランドプレート付ケーブルクランプ（1個）：ステンレス鋼（-5□□0の場合のみ1個）
ネジM2.6×10（2個）、ナットM2.6（2個）、ネジM2×6（2個）

各種特性

使用温度範囲：-55～+85℃、85%RH 以下

適合対称

コネクタ：MDRはんだ付プラグ 101××-3000 ○○、MDRプラグ 101××-6000 ○○
ケーブル仕上がりの外形：極数20 最小Φ11.0（直径11.0mm）最大Φ12.0（直径12.0mm）、極数36 最小Φ11.0（直径11.0mm）最大Φ12.0（直径12.0mm）、極数40 最小Φ7.0（直径7.0mm）最大Φ8.0（直径8.0mm）

適合パネル：2mm以下（ワッシャー厚含む）

ジャックスクリュー推奨締め付けトルク：L30型・L26型 0.20±0.05N/m（2.0±0.5kgf・cm）、ストッパー付ジャックスクリュー 0.44±0.05N ・ m（4.5kgf・cm）

開発秘話

3Mミニチュアデルタリボン（MDR）システムは、1.27mmピッチの機器間接続用システムとして、内外のコンピュータ、OA、FA、MEなど各種電子機器において広く採用されてきたハーフピッチI / Oコネクタの業界標準品です。
SCSI、RS232C、ACサーボモータなど各種インターフェースのハーフピッチ化におけるde-factoStandard（事実上の標準）となっています。
パソコンとプリンタをはじめとする周辺機器の双方向パラレルインターフェースであるIEEE1284において、MDR36ピンが推奨コネクタとして規格化されている他、JEIDA59-1999（DISM）に代表されるPC用デジタル液晶モニターインターフェースでも規格化されています。

型番リスト

表示件数

型番

種類

色

特長

仕様

適合ケーブル仕上り外径

(mm)

極数

(極)

商品種類

トラスココード

特価品

用途

RoHS?

最小発注数量

フード	黒	グランドプレート付	両側ラッチ固定タイプ	φ11～12	20	3M（TM）ミニチュアデルタリボン（MDR）システムノンシールドシェルキット（ライトアングル型）	756-8401	対象外	ワンタッチロック型	10	1個
フード	黒	グランドプレート付	両側ラッチ固定タイプ	φ11～12	20	3M（TM）ミニチュアデルタリボン（MDR）システムノンシールドシェルキット（ライトアングル型）	756-8401	対象品	ワンタッチロック型	-	1個
フード	黒	グランドプレート付	両側ラッチ固定タイプ	φ11～12	36	3M（TM）ミニチュアデルタリボン（MDR）システムノンシールドシェルキット（ライトアングル型）	756-8410	対象外	ワンタッチロック型	10	1個
フード	黒	グランドプレート付	両側ラッチ固定タイプ	φ11～12	36	3M（TM）ミニチュアデルタリボン（MDR）システムノンシールドシェルキット（ライトアングル型）	756-8410	対象品	ワンタッチロック型	-	1個
フード	黒	グランドプレート付	両側ラッチ固定タイプ	φ7～8	40	3M（TM）ミニチュアデルタリボン（MDR）システムノンシールドシェルキット（ライトアングル型）	756-8428	対象外	ワンタッチロック型	10	1個

通常単価(税別) (税込単価)	通常出荷日

967円628円 ( 691円 )	在庫品1日目当日出荷可能
894円 ( 983円 )	在庫品1日目当日出荷可能
1,099円 ( 1,209円 )	在庫品1日目当日出荷可能
1,016円609円 ( 670円 )	在庫品1日目当日出荷可能
1,025円 ( 1,128円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

外部接続用コネクタとして不可欠なシェルキット。
【特長】
・特に要求の強い「両側ラッチ固定タイプ」と「片ラッチ片ネジ固定タイプ」をシェルキット化して販売。
・ハーフピッチI／Oコネクタの「業界の標準品」MDRシステム。
・アプリケーションによって使い分けられるジャックスクリューとワンタッチロックおよびそれらの組み合わせによるワンタッチロック併用型の嵌合固定式。
・半田付けプラグと圧接型プラグに適合。
・ケーブル引き出し部の省スペース化をはかった60°ライトアングルシェル。
・組み立て性と強度を両立させた2ピース構造。
・グランドプレートによる効率的なシールド処理。
【用途】
・機器間のケーブル接続用のハーフピッチI／Oコネクタにおけるプラグコネクタと組み合わせるシェルキット。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
　*左下の絞り込み条件にて、特価品「対象品」で対象商品を絞り込むことが出来ます。
　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
　*型式末尾が「-R6」の商品のみ対象となります。
　*在庫限りの販売となります。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

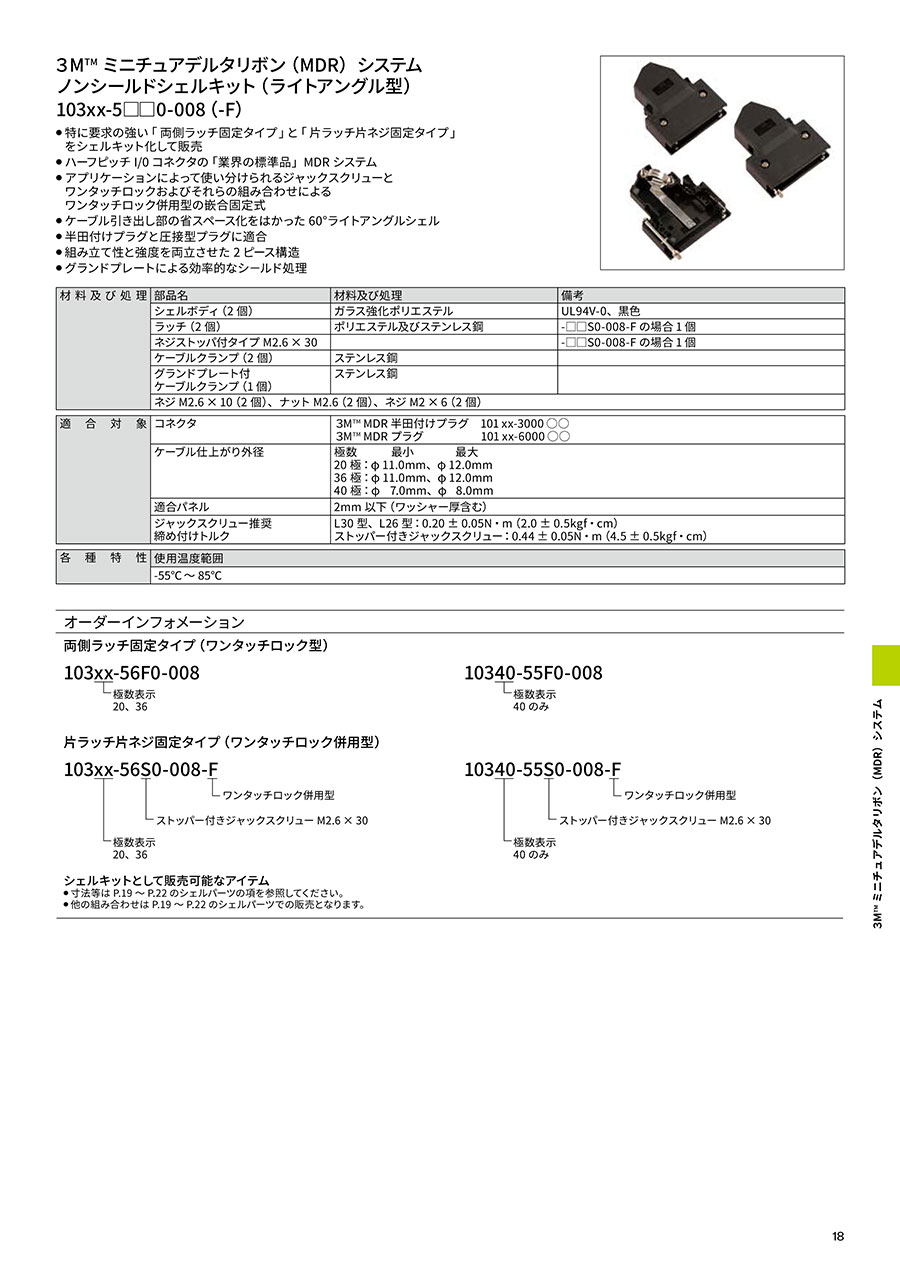

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
バスパワー・自動ボーレート検知・ABS樹脂製
ミスミ
Ｍ12丸型防水コネクタハーネス

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
