エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
ピン数
~mm- 34
- 50
寸法長さ(mm)
~mm- 55.9
- 76.2
出荷日
- すべて
- 5日以内
3MTMスタンダードソケット/ヘッダー ライトアングルボードマウントソケット
- 通常単価(税別)
- 3,533円～4,084円
- 税込単価
- 3,886円～4,492円
ロープロヘッダー、Vロープロヘッダーに適合し、平行接続／垂直接続の実装に対応の...
詳細情報を確認する- 用途
- 対基板
- 使用電流 (A)
- 1
- 使用電圧 (V)
- AC250/DC300
- 適用ピン・コンタクト
- メス(ソケット)
- シリーズ
- その他
- 接続方向
- アングル
- 仕様
- マウンティングフランジ付
- 適合アクセサリー
- 誤挿入防止キー
- 適合基板厚 (mm)
- 1.6
- コンタクト材料/処理
- 銅合金/ニッケル下地金めっき
- コンタクトめっき仕様(接点部/接触部)
- 接点部：金めっき厚0.2μm以上
- コンタクトめっき仕様(接点部/接触部以外)
- テール部：金フラッシュめっき
未確定：候補が2型番あります。
詳細情報
基本情報
ロープロヘッダー、Vロープロヘッダーに適合し、平行接続／垂直接続の実装に対応のマウントソケットです。
【特長】
・ロープロヘッダー、Vロープロヘッダーに適合し、平行接続／垂直接続の実装に対応。
・20極から64極までの8種類の極数バリエーション。
・はんだ付時の仮止めや挿抜時のスルーホールへのストレス緩和に有効なマウンティングフランジ付き。
・アクセサリーのキーにより、同一極数間での誤挿入防止が可能（J3435-0000）。

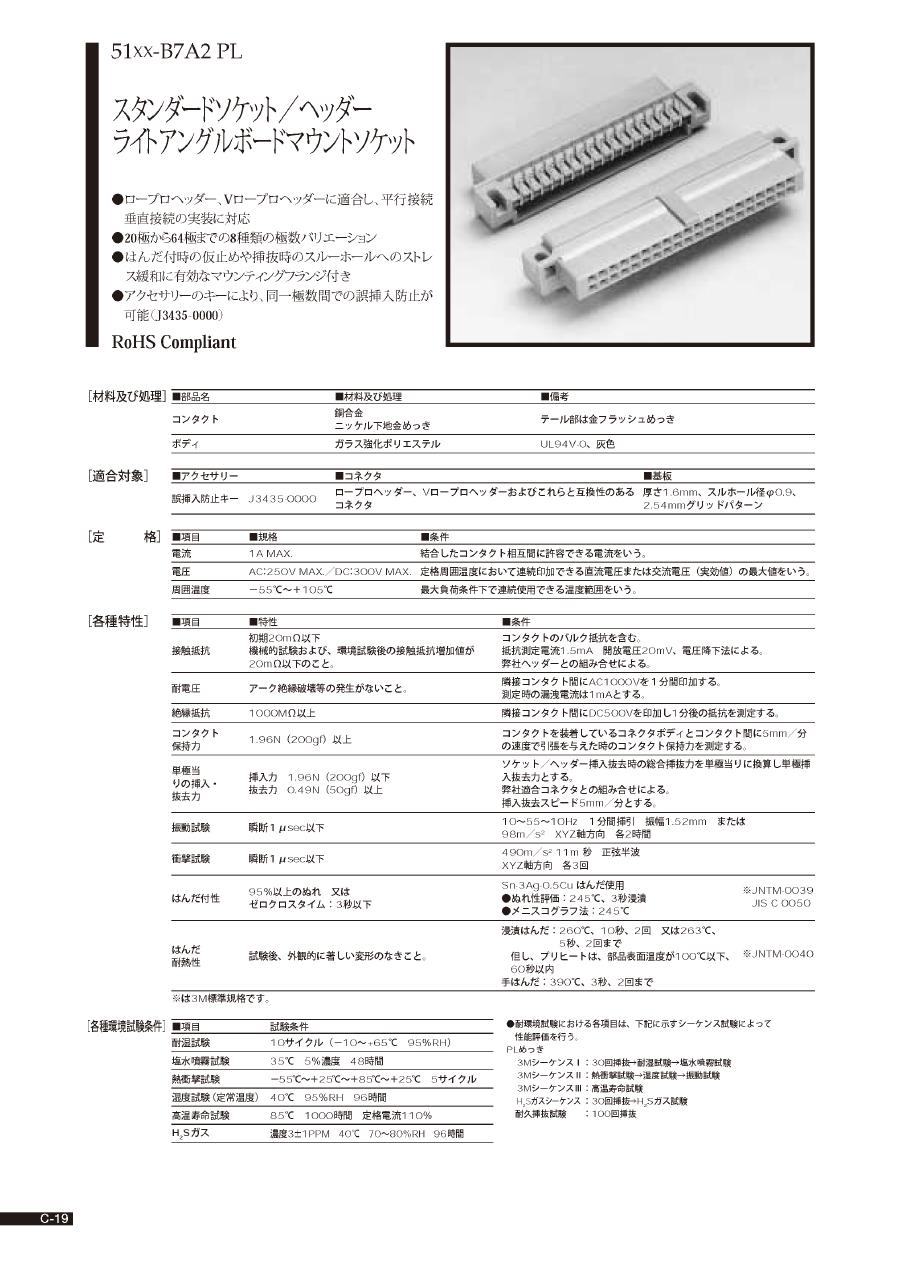

カタログ
3MTMスタンダードソケット/ヘッダー ライトアングルボードマウントソケットのレビュー
この商品のレビューはありません
