3MTMスタンダードソケット/ヘッダー ボードマウントソケット85XXシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 519円～2,457円特別価格
- 税込単価
- 571円～2,703円特別価格
ロープロヘッダー、Vロープロヘッダーに適合し、平行接続では基板間実装のソケット...
詳細情報を確認する- 用途
- 対基板
- 使用電流 (A)
- 1
- 使用電圧 (V)
- AC250/DC300
- 適用ピン・コンタクト
- メス(ソケット)
- シリーズ
- その他
- 接続方向
- ストレート
- 適合アクセサリー
- 誤挿入防止キー
- 適合基板厚 (mm)
- 1.6
- コンタクト材料/処理
- 銅合金/ニッケル下地金めっき
- コンタクトめっき仕様(接点部/接触部)
- 接点部：金めっき厚0.2μm以上
- コンタクトめっき仕様(接点部/接触部以外)
- その他：金フラッシュめっき
未確定：候補が7型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,076円 ( 1,184円 ) | 5日目 |
1,200円 ( 1,320円 ) | 5日目 |
1,558円 ( 1,714円 ) | 5日目 |
519円 ( 571円 ) | 在庫品1日目当日出荷可能 |
588円352円 ( 387円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
2,457円 ( 2,703円 ) | 5日目 |
詳細情報
基本情報
ロープロヘッダー、Vロープロヘッダーに適合し、平行接続では基板間実装のソケットコネクタ85XXシリーズです。
【特長】
・ロープロヘッダー、Vロープロヘッダーに適合し、平行接続ではそれぞれ18.3mm,14.0mmに基板間を実装。
・10極から64極までの10種類の極数バリエーション。
・はんだ付作業を考慮したキンク加工のテール部。
・アクセサリーのキーにより、同一極数間での誤挿入防止が可能。

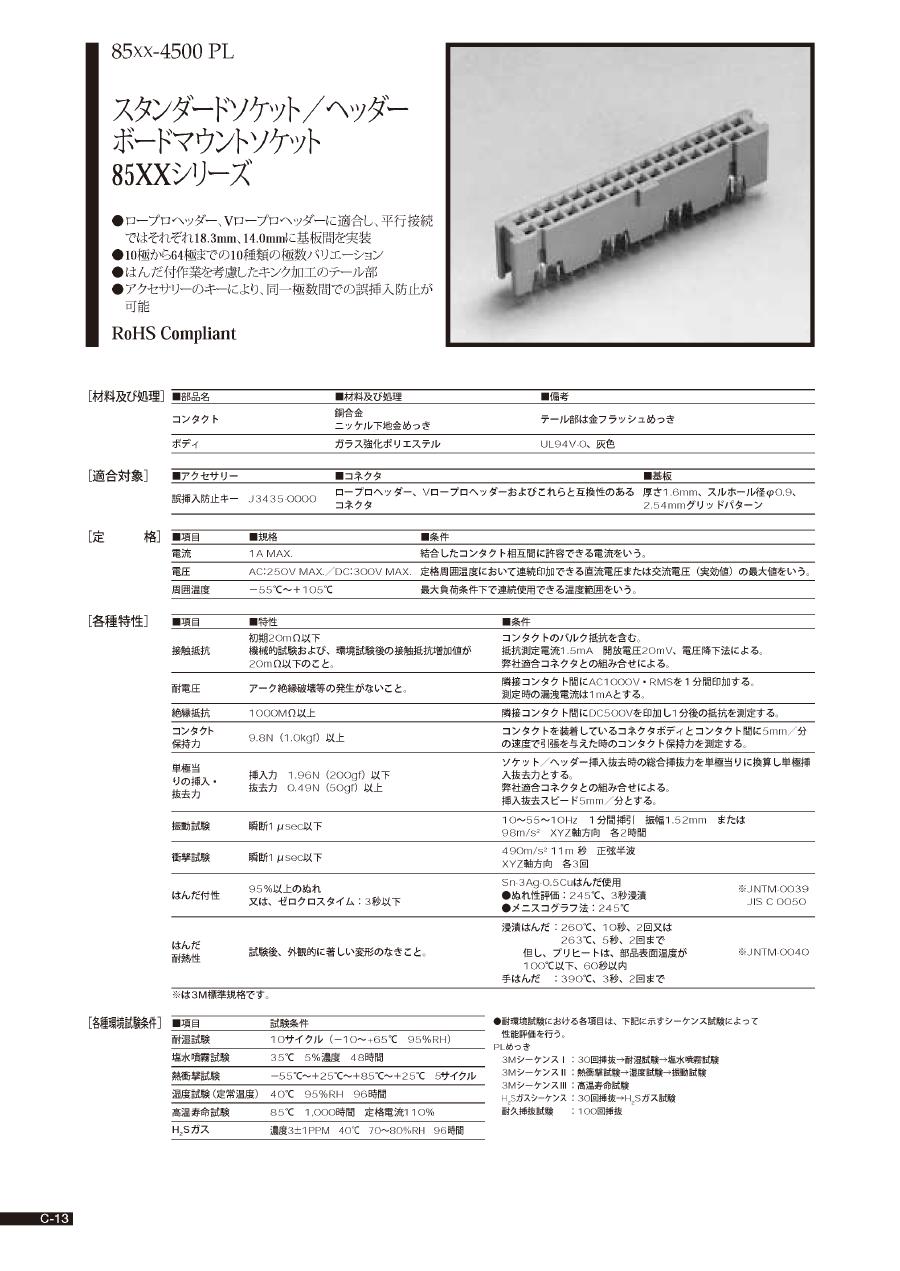

カタログ
