商品情報

製品仕様

クリックプラグコネクタ42XXシリーズの外観

マウンティングフランジ付きの寸法図

マウンティングフランジなしの寸法図

ストレインリリーフの寸法図

特長

1.27mmピッチフラットケーブルを一括圧接で結線、デージーチェーンにも対応
10極から60極までの9種類の極数バリエーションがある

適合対象

コネクタ：ソケットコネクタ

材料及び処理

■部品名	■材料及び処理	■備考
ボディ	ガラス強化ポリエステル	UL94V-0、灰色
カバー	ガラス強化ポリエステル	UL94V-0、灰色
コンタクト	銅合金	接触部：金めっき U-コンタクト部：金フラッシュめっき他：金フラッシュ
イジェクターラッチ	ガラス強化ポリエステル	UL94V-0、灰色

定格

■項目	■規格	■条件
電流	1A MAX.	結合したコンタクト相互間に許容できる電流をいう。
電圧	AC：250V MAX.／DC：300V MAX.	定格周囲温度において連続印加できる直流電圧または交流電圧（実効値）の最大値をいう。
周囲温度	-55℃～+105℃	最大負荷条件下で連続使用できる温度範囲をいう。

各種特性

■項目	■特性	■条件
接触抵抗	初期35mΩ以下機械的試験および、環境試験後の接触抵抗増加値が20mΩ以下のこと。	コンタクトのバルク抵抗を含む。抵抗測定電流1.5mA 開放電圧20mV、電圧降下法による。 3M製ヘッダーとの組み合せによる。
耐電圧	アーク絶縁破壊等の発生がないこと。	隣接コンタクト間にAC500Vを1分間印加する。測定時の漏洩電流は1mAとする。
絶縁抵抗	1000MΩ以上	隣接コンタクト間にDC500Vを印加し1分後の抵抗を測定する。
コンタクト保持力	14.7N以上（1.5kgf）	コンタクトを装着しているコネクタボディとコンタクト間に5mm/分の速度で引張を与えた時のコンタクト保持力を測定する。
単極当りの挿入・抜去力	挿入力　1.96N（250gf）以下抜去力　0.49N（50gf）以上	ソケット／ヘッダー挿入抜去時の総合挿抜力を単極当りに換算し単極挿入抜去力とする。 3M製ヘッダーとの組み合せによる。挿入抜去スピード5mm/分とする。
振動試験	瞬断1μsec以下	10～55～10Hz　1分間挿引　振幅1.52mm　または　98m/s²　XYZ軸方向　各2時間
衝撃試験	瞬断1μsec以下	490m/s² 11m sec　正弦半波 XYZ軸方向　各3回
はんだ付性	95％以上のぬれ	230℃　5秒浸漬
はんだ耐熱性	電気的、機械的特性を満足すること。	260℃　10秒浸漬

各種環境試験条件

■項目	■試験条件
耐湿試験	10サイクル（-10～+65℃ 95％RH）
塩水噴霧試験	35℃　5％濃度　48時間
熱衝撃試験	-55℃～+25℃～+85℃～+25℃　5サイクル
湿度試験（定常温度）	40℃　95％RH　96時間
高温寿命試験	85℃　1000時間　定格電流110％
H₂Sガス	濃度3±1PPM　40℃　70～85％RH　96時間

※ 上記の諸特性は、めっき仕様MD（接触部金めっき厚0.2μm以上）の製品に基づくものです。

耐環境試験における各項目は、下記に示すシーケンス試験によって性能評価を行う。
MDめっき
3MシーケンスI：30回挿抜→耐湿試験→塩水噴霧試験
3MシーケンスII：熱衝撃試験→湿度試験→振動試験
3MシーケンスIII：高温寿命試験
H₂Sガスシーケンス：30回挿抜→H₂Sガス試験
耐久挿抜試験：30回挿抜

■極数	■コネクタ製品番号	■ストレインリリーフ製品番号	■A	■B	■C	■D	■E	■F	■G	■H	■J	■K	■L	■M	■N
10	4210-000□ □□MD	3448-4210	32.1	28.1	17.9	10.16	22.0	47.3	39.7	17.4	18.4	15.3	26.2	24.5	0
16	4216-000□ □□MD	3448-4216	39.8	35.8	25.5	17.78	29.6	55.0	47.4	25.0	26.0	22.9	33.8	32.1	0
20	4220-000□ □□MD	3448-4220	44.8	40.8	30.5	22.86	34.7	60.0	52.4	30.1	31.1	28.0	38.9	37.2	0
26	4226-000□ □□MD	3448-4226	52.2	48.4	38.2	30.48	42.3	67.7	60.1	37.8	33.8	35.6	46.5	44.8	15.0
30	4230-000□ □□MD	3448-4230	57.5	53.5	43.3	35.56	47.4	72.7	65.1	42.8	43.8	40.7	51.6	49.9	15.0
34	4234-000□ □□MD	3448-4234	62.6	58.6	48.4	40.64	52.5	77.8	70.2	47.9	48.9	45.8	56.7	55.0	20.0
40	4240-000□ □□MD	3448-4240	70.2	66.2	56.0	48.26	60.1	85.4	77.8	55.5	56.5	53.4	64.3	62.6	25.0
50	4250-000□ □□MD	3448-4250	82.9	78.9	68.7	60.96	72.8	98.1	90.5	68.2	69.2	66.1	77.0	75.3	30.0
60	4260-000□ □□MD	3448-4260	95.6	91.6	81.4	73.66	85.5	110.8	103.2	80.9	81.9	78.8	89.7	88.0	40.0

寸法	.0	.00
公差	±.3	±.13

指定外寸法公差
単位=mm

開発秘話

〈スリーエム〉スタンダードソケット / ヘッダーは2.54mmピッチ2列構造のコネクションシステムです。
世界で最も標準化された機器内配線システムであるとともに、様々なバリエーションの展開や省ケーブル化にも対応するなど、アプリケーションの変化にも長年にわたり対応してきた、大変使いやすいコネクションシステムです。

型番リスト

表示件数

型番

用途

ピン数

代表規格

仕様

特長

適合電線

適合アクセサリー

適合基板厚

(mm)

寸法長さ

(mm)

特記

コンタクト材料/処理

コンタクトめっき仕様(接点部/接触部)

コンタクトめっき仕様(接点部/接触部以外)

RoHS?

最小発注数量

対電線	16	-	テール長：2.8mm	-	-	誤挿入防止キー	1.6	32.7	なし	銅合金/ニッケル下地金めっき	接点部：金めっき厚0.2μm以上	はんだ部：金フラッシュめっき/その他：ニッケルめっき	-	1個
対電線	16	-	テール長：2.8mm	-	-	誤挿入防止キー	1.6	20	誤挿入防止キー用溝：無	銅合金/ニッケル下地金めっき	接点部：金めっき厚0.2μm以上	はんだ部：金フラッシュめっき/その他：ニッケルめっき	10	1個
対電線	20	-	テール長：2.8mm	-	-	誤挿入防止キー	1.6	32.7	なし	銅合金/ニッケル下地金めっき	接点部：金めっき厚0.2μm以上	その他：金フラッシュめっき	-	1個
対電線	26	-	テール長：2.8mm	-	-	誤挿入防止キー	-	40.3	なし	銅合金/ニッケル下地金めっき	接点部：金めっき厚0.2μm以上	その他：金フラッシュめっき	10	1個
対電線	34	-	テール長：3.9mm	-	-	誤挿入防止キー	-	40.3	なし	銅合金/ニッケル下地金めっき	接点部：金めっき厚0.2μm以上	その他：金フラッシュめっき	10	1個
対電線	50	ROHS	カバー形状：オープンエンド型裏面粘着材付	誤挿入防止用ノーズ中央1箇所	28AWG より線	引き抜きタブ/誤挿入防止キー	-	85.8	-	銅合金/ニッケル下地金めっき	接触部：金めっき厚0.2μm以上	その他：ニッケルめっき	10	1個
対電線	60	-	カバー形状：オープンエンド型裏面粘着材付	誤挿入防止用ノーズ左右各1箇所	28AWG より線	引き抜きタブ/誤挿入防止キー	-	80.7	-	銅合金/ニッケル下地金めっき	接触部：金めっき厚0.2μm以上	その他：金フラッシュめっき	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,094円711円 ( 782円 )	在庫品1日目当日出荷可能
1,427円784円 ( 862円 )	在庫品1日目当日出荷可能
1,122円 ( 1,234円 )	在庫品1日目当日出荷可能
1,546円 ( 1,701円 )	在庫品1日目当日出荷可能
1,688円 ( 1,857円 )	在庫品1日目当日出荷可能
2,327円930円 ( 1,023円 )	在庫品1日目当日出荷可能
2,878円1,582円 ( 1,740円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

1.27mmピッチフラットケーブルを一括圧接で結線、デージーチェーンにも対応の基板間コネクタ。
【特長】
・10極から60極までの9種類の極数バリエーション。
・1.27mmピッチフラットケーブルを一括圧接で結線、デージーチェーンにも対応。
・ソケットコネクタの固定と取り外しを容易にするイジェクターラッチ付き製品を用意。
・パネルマウント用マウンティングフランジ付き製品を用意。
・4面モールドにより、コンタクトを保護し、ソケットコネクタの逆差しを防止。
・MIL規格準拠品。
【用途】
・装置内や基板間配線に最適な2.54mmピッチコネクタ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ストレインリリーフは別売となります。こちらからお買い求めください。

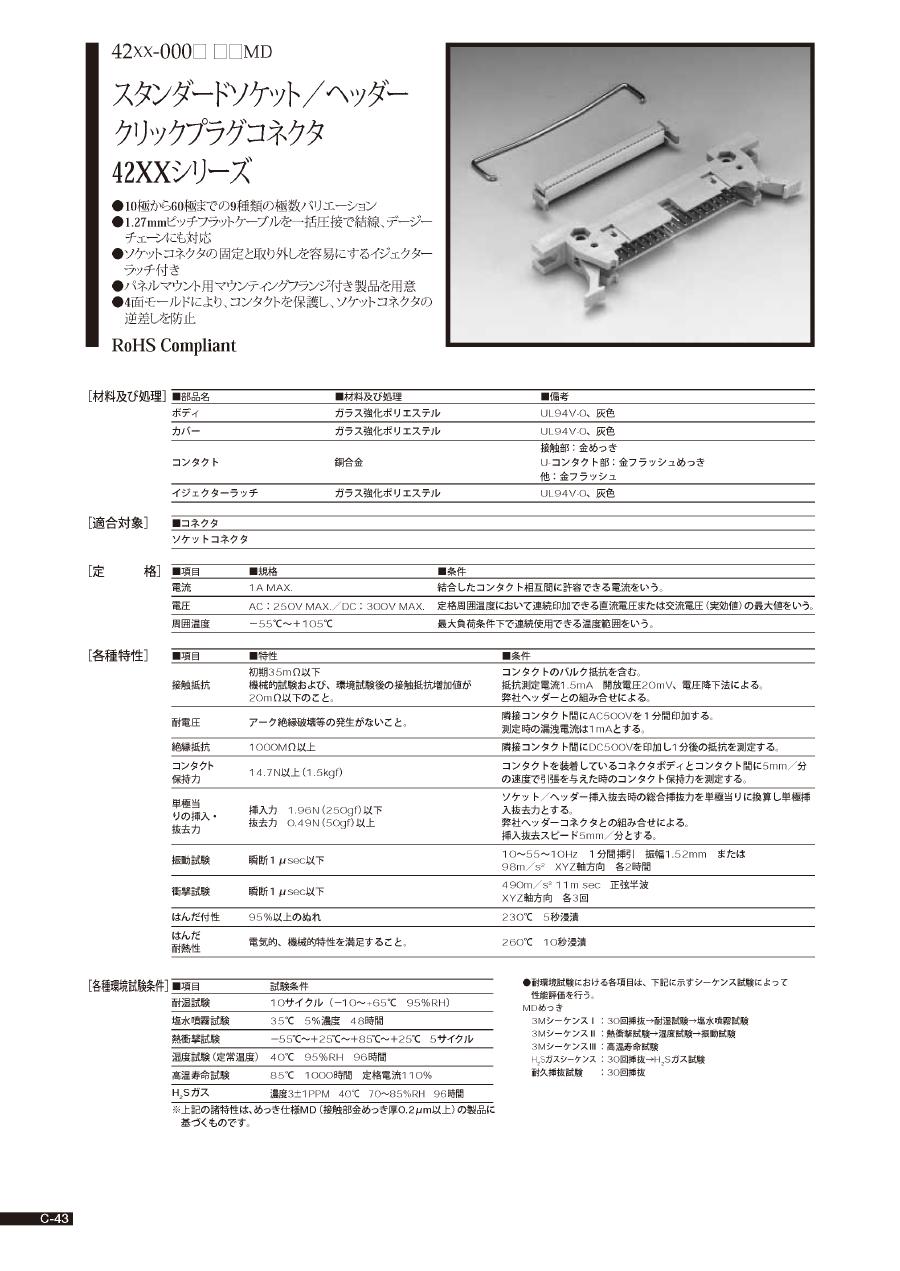

カタログ
