スリーエムジャパン

スタンダードソケット/ヘッダー Vロープロヘッダー直角型

Name: スタンダードソケット/ヘッダー Vロープロヘッダー直角型
Brand: スリーエムジャパン
SKU: 222000488602
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 161円～636円特別価格

税込単価: 177円～700円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

様々なバリエーションの展開や省ケーブル化にも対応する基板間コネクタ。【特長】・10極から64極までの1...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

詳細を確認

よく一緒に見られています

スリーエムジャパン

3M<sup>TM</sup>スタンダードソケット/ヘッダー Vロープロヘッダー直線型

通常価格(税別)： 169円 (税込価格：186円)

通常出荷日：在庫品1日目

よく一緒に見られています

スリーエムジャパン

3M<sup>TM</sup>スタンダードソケット/ヘッダーソケットコネクタ79XXシリーズ

通常価格(税別)： 183円 (税込価格：201円)

通常出荷日：在庫品1日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

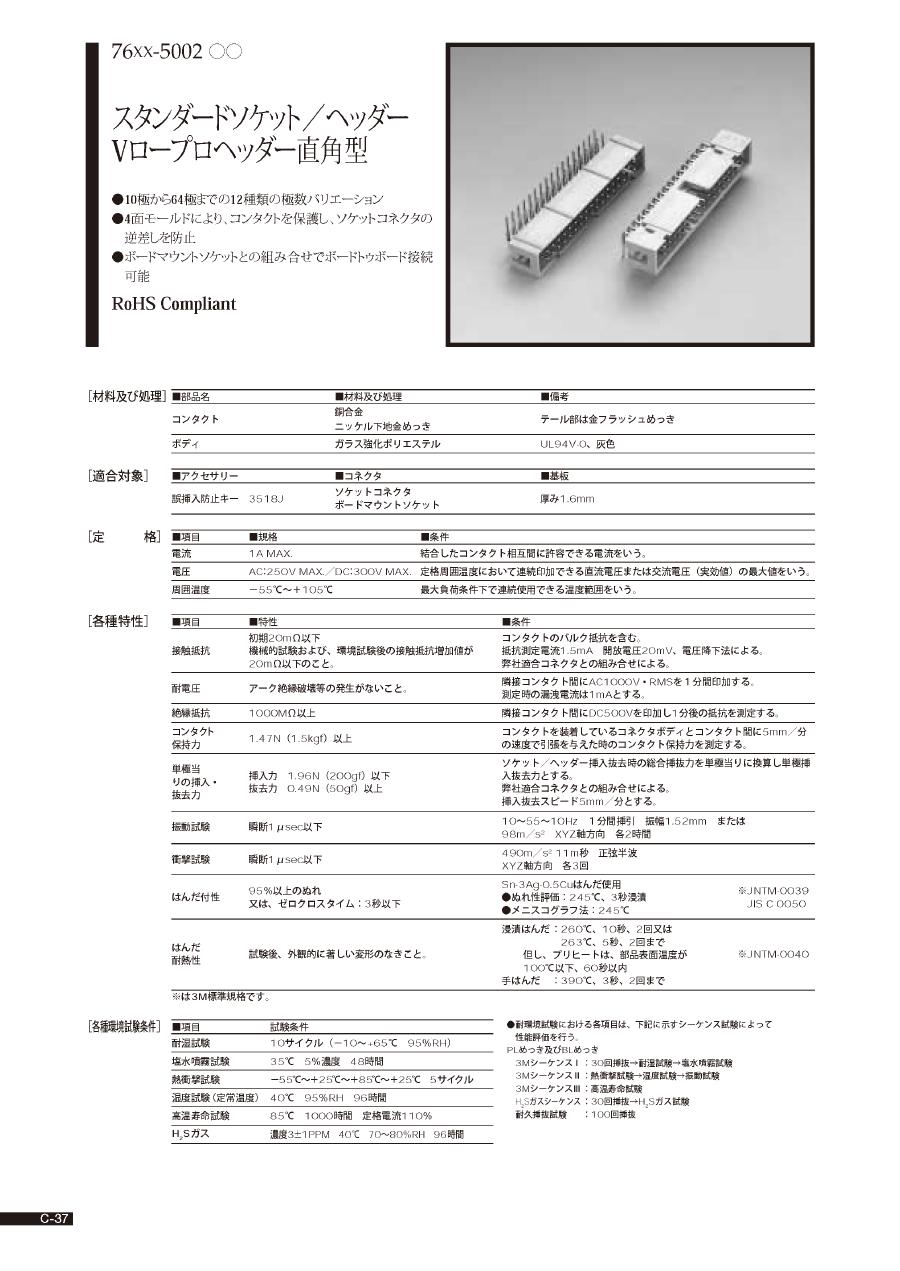

3M スタンダードソケット／ヘッダー Vロープロヘッダー直角型の仕様

3M スタンダードソケット／ヘッダー Vロープロヘッダー直角型の外観

3M スタンダードソケット／ヘッダー Vロープロヘッダー直角型の寸法図
指定外寸法公差
寸法：.0 、.00／公差：±.3、±.13
単位：mm

コネクタを取り付ける面から見たプリント基板の推奨ホールパターン図

材料及び処理
コンタクト：銅合金、ニッケル下地金めっき（テール部は金フラッシュめっき）
ボディ：ガラス強化ポリエステル（UL94V-0、灰色）
適合対象
誤挿入防止キー 3518J：ソケットコネクタ、ボードマウントソケット、厚み1.6mm
定格
電流：1A MAX. （条件：結合したコンタクト相互間に許容できる電流をいう。）
電圧：AC 250V MAX.／DC 300V MAX.（条件：定格周囲温度において連続印加できる直流電圧または交流電圧、実効値の最大値をいう。）
周囲温度：-55～+105℃（条件：最大負荷条件下で連続使用できる温度範囲をいう。）

サイズ表

■極数	■製品番号	■A	■B	■C
10	7610-5002 ○○	20.0	17.9	4
14	7614-5002 ○○	25.0	23.0	6
16	7616-5002 ○○	27.6	25.5	7
20	7620-5002 ○○	32.7	30.6	9
26	7626-5002 ○○	40.3	38.2	12
30	7630-5002 ○○	45.4	43.3	14
34	7634-5002 ○○	50.4	48.4	16
40	7640-5002 ○○	58.1	56.0	19
44	7644-5002 ○○	63.1	61.1	21
50	7650-5002 ○○	70.8	66.7	24
60	7660-5002 ○○	83.5	81.4	29
64	7664-5002 ○○	88.6	86.5	31

※ 上記以外の仕様等につきましては、カタログを参照してください。
