極超小形・軽操作力照光式 HBシリーズ
- 通常単価(税別)
- 628円～676円特別価格
- 税込単価
- 691円～744円特別価格
φ8（直径8mm）ねじ取付け・短胴形・省スペース設計照光式押ボタンスイッチ。【特長】・操作部に文字、記...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型式：HB-15CKS2-4MANK、HB-15CKS2-4MBMK、HB-15CKS2-4RBRK、HB-15SKS2-4MENK、HB-15SKS2-4YENK、HB-16SKS2-4YENKにつきまして、順次LEDが変更となります。詳細は下記商品情報をご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

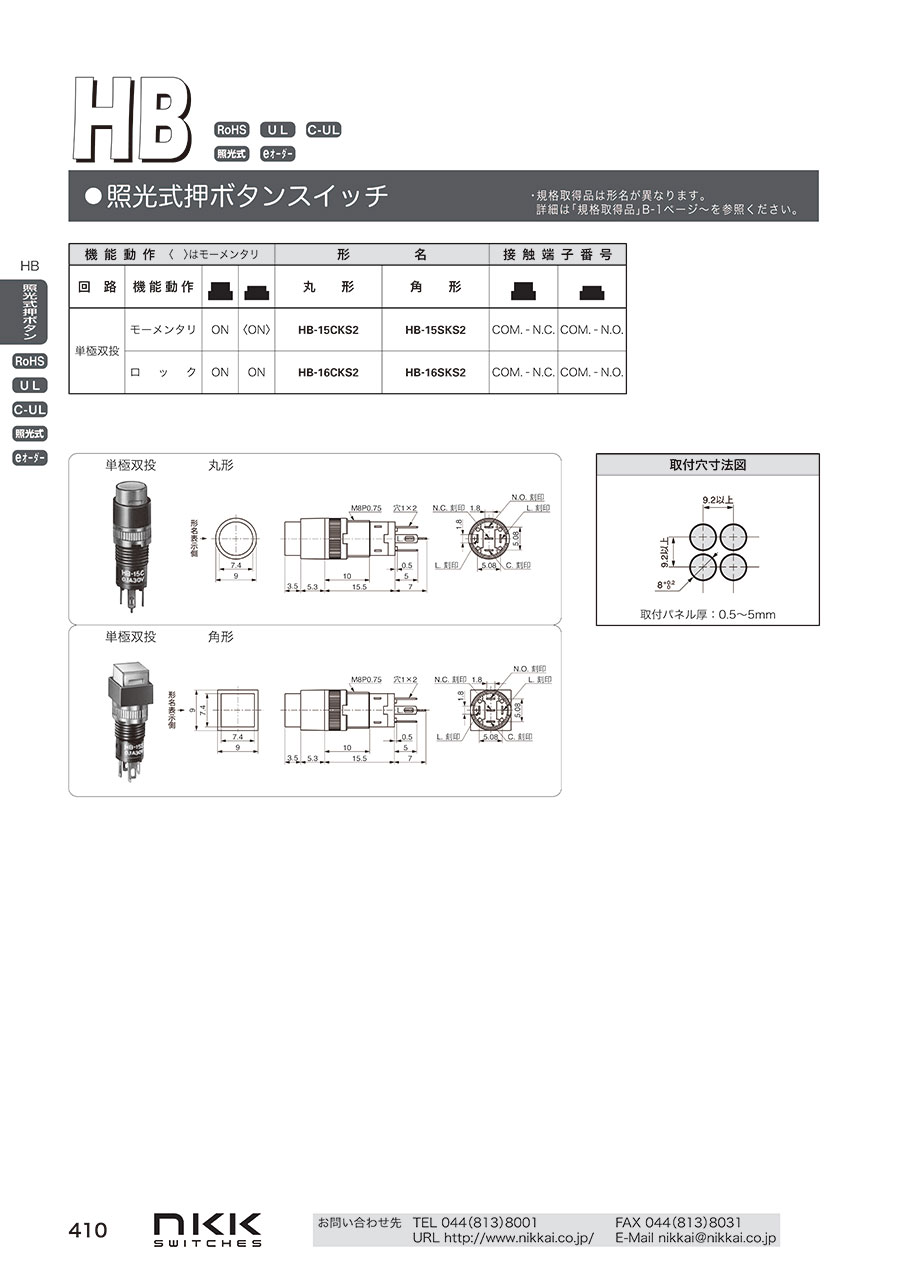

照光式押ボタンスイッチ HBシリーズの仕様
照光式押ボタンスイッチ HBシリーズの外観
| 共通仕様 | |
|---|---|
| 回路 | 単極双投 |
| 機能動作 | ON-<ON>モーメンタリ形 ON-ON ロック形 |
| 電流容量 | 0.1A 30V AC 0.1A 30V DC |
| 接触抵抗 | 50mΩ以下（DC2～4V 100mAにて） |
| 絶縁抵抗 | DC 500V 100MΩ以上 |
| 耐電圧 | AC 500V 1分間以上 |
| 機械的開閉耐久性 | 100,000回以上 |
| 電気的開閉耐久性 | 50,000回以上 |
| 操作量 | 約3mm 約2.2mm（ロック状態） |
| 使用温度範囲 | -25～+50℃（照光式の場合） -25～+70℃（非照光式の場合） |
| はんだ耐熱性 | ・はんだごてをご使用の場合：ランクB 詳しくはカタログをご参照ください。 |
単極双投 丸形の外観
単極双投 丸形の寸法図 単位：mm
単極双投 角形の外観
単極双投 角形の寸法図 単位：mm
取付穴寸法図 単位：mm
取付パネル厚：0.5～5mm
| 機能動作 < >はモーメンタリ | 形名 | 接触端子番号 | |||||
|---|---|---|---|---|---|---|---|
| 回路 | 機能動作 | 引 | 押 | 丸形 | 角形 | 引 | 押 |
| 単極双投 | モーメンタリ | ON | <ON> | HB-15CKS2 | HB-15SKS2 | COM.-N.C. | COM.-N.O. |
| ロック | ON | ON | HB-16CKS2 | HB-16SKS2 | COM.-N.C. | COM.-N.O. | |
操作部の寸法図
超高輝度LED（輝度レベル1）用ボタンタイプ A、Bタイプの寸法図 単位：mm
超高輝度LED（輝度レベル1）用ボタンタイプ E、Fタイプの寸法図 単位：mm
超高輝度LED（輝度レベル2）用ボタンタイプ Aタイプの寸法図 単位：mm
超高輝度LED（輝度レベル2）用ボタンタイプ Eタイプの寸法図 単位：mm
※上記以外の仕様につきましては、カタログをご参照ください。
詳細情報
基本情報
φ8（直径8mm）ねじ取付け・短胴形・省スペース設計照光式押ボタンスイッチ。
【特長】
・操作部に文字、記号等の表示が可能。
・優れた作業性。
・はんだ付け作業性に配慮し、COM端子、NO端子、ランプ端子を外側に配置し、NC端子は他の端子より2mm長くした。
・端子間は2.54mm×n。
・超高輝度対応。
・接触部は、2面摺動接触を採用し、切換えの都度セルフクリーニングを行っている。
・接触部は、スライド接触方式の採用により、従来のマイクロ機構よりバウンスを小さくした。
・端子部はインサート成形により、フラックス等の浸入及び端子ガタの発生を防止し接触の安定性を一層向上している。
・豊富なシリーズ構成。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型式：HB-15CKS2-4MANK、HB-15CKS2-4MBMK、HB-15CKS2-4RBRK、HB-15SKS2-4MENK、HB-15SKS2-4YENK、HB-16SKS2-4YENKにつきまして、順次LEDが変更となります。詳細は下記商品情報をご確認ください。
