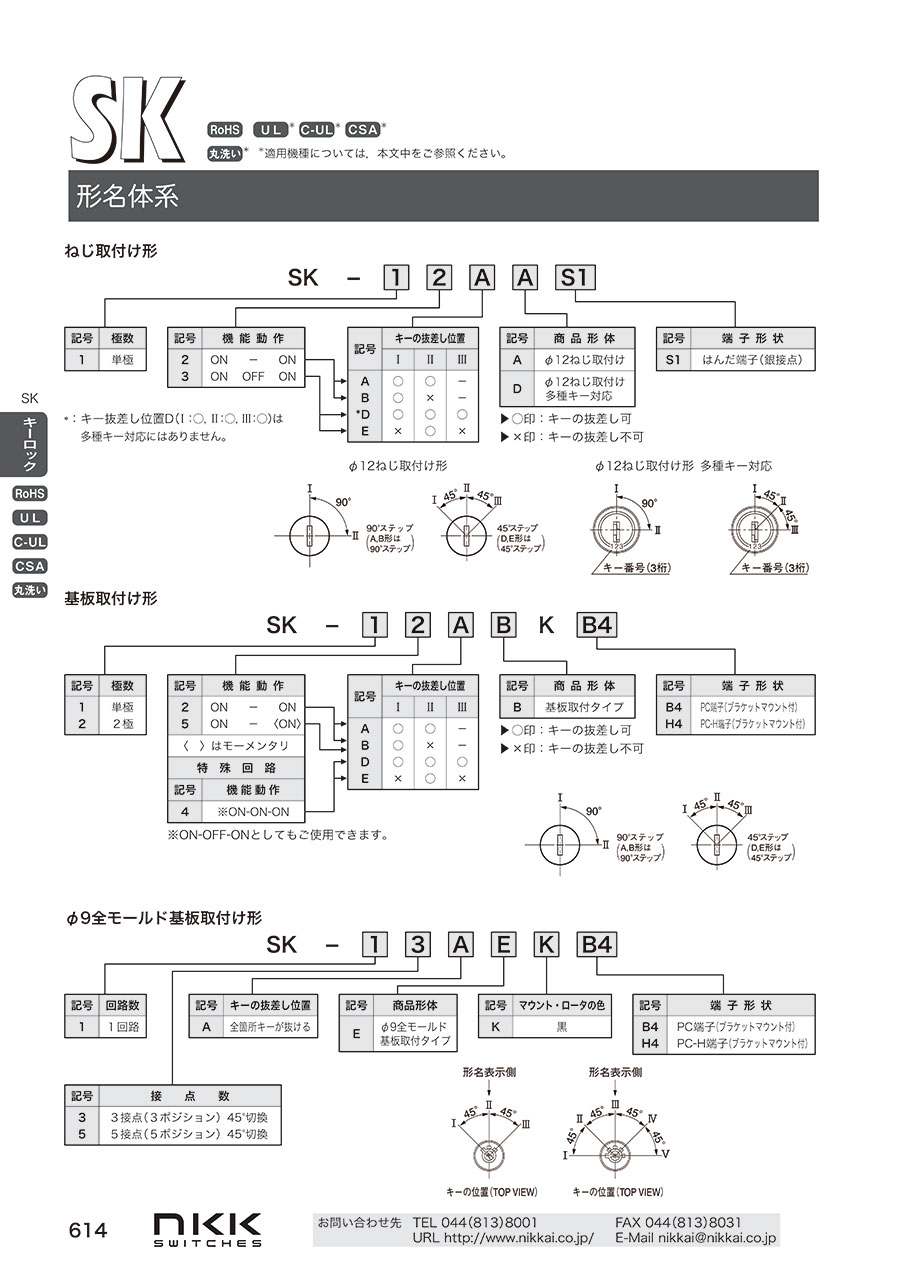

キーロックスイッチ SKシリーズ

超小形キーロックスイッチ
M12ねじ取付けで、胴体長22.5mmと超小形。

打接点摺動接触方式
接触面は打接点で、接触面を摺動する方式により、高い接触信頼性を備えている。

切換え角度
ステップは90°のポジションと45°のポジションの2種類あり。

接触部の高い防塵性能
操作部と接触部は隔離されており、接触部への高い防塵性能を備える。

はんだ付け作業が容易
端子部は背面端子構造ですので、はんだ付け作業が容易に行える。

機能的なキーデザイン
キーはリバーシブル（無方向性キー）で、機能的なデザイン。

打接点摺動接触方式
接触面は打接点で、接触面を摺動する方式により、高い接触信頼性を備えている。

接触部の高い防塵性能
操作部と接触部は隔離されており、接触部への高い防塵性能を備えている。

短胴形で省スペース
M12ねじ取付けで、胴体長24.7mmと短胴形。

高いセキュリティ
多種キーにより、高いセキュリティを実現。

フラックスの浸入をシャットアウト
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し接触の安定性を一層向上。

はんだ付け作業が容易
端子部は背面端子構造ですので、はんだ付け作業が容易に行える。

セルフクリーニング方式による高い接触信頼性
接触部は金メッキを施し、且つ摺動接触方式を採用しているため、セルフクリーニング効果により、常に安定した高い接触信頼性が得られる。

短胴のプリント基板実装形
全長が24.5mm（端子部含む）と超小形のプリント基板実装形のキーロックスイッチで、省スペースに有効。

接触部の高い防塵性能
操作部と接触部は隔離されており、接触部への高い防塵性能を備えている。

丸洗い洗浄が可能
付属のディップキャップをスイッチ頭部にかぶせることにより、丸洗い洗浄が可能。

インチピッチ（2.54mm）採用
端子間ピッチはインピッチを採用したプリント基板用。

フラックスの浸入をシャットアウト
端子部はインサート成形により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上。

軽快な切換え動作
スチールボールの採用により、確実な切換えと軽快な操作感が得られる。

高静電耐圧を実現
全モールド化により、静電耐圧15kV以上を実現。（キー中心位置にて）

丸洗い洗浄が可能
スイッチ接触部に密閉構造を採用したことにより、キャップなどを使用せずに丸洗い洗浄が可能。

高い接触信頼性
スイッチ接触部に密閉構造を採用したことにより、外部から水、ガス、異物、塵埃などが入り込むことがなく、高い接触信頼性と安定した高品質を維持。

省スペース設計
頭部φ9（直径9mm）の全モールド形で、基板取付け時の高さ（キー部除く）が17.2mm（Bタイプ）、12mm（Hタイプ）と低くし、超小形の省スペース化設計を実現。

フラックスの浸入をシャットアウト
端子部のインサート成形と密閉構造の採用により、スイッチ接触部へのフラックス浸入を防止。

摺動接触方式採用
スイッチ接触部は、金メッキ処理し、ツイン接点による摺動接触構造を採用しているため、高い接触信頼性が得られる。

軽快な操作感
スチールボールを採用した切換え機構により、軽快かつ確実な切換節度を実現。

浮き上がり防止機構
取付板の脚部は曲げ加工が施されており、 プリント基板に取付けたときの浮き上がり がなく、仮固定が可能となりはんだ付け作業が容易。
