MRT、MRX、MRY形ロータリスイッチ
- 通常単価(税別)
- 1,424円～5,835円
- 税込単価
- 1,566円～6,419円
切換角度を備えた小形ロータリスイッチ。【特長】・高い接触信頼性（MRX形）。・フラックスの浸入をシャッ...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
高い接触信頼性（MRX形）
接触部は摺動接触方式によるセルフクリーニング効果で、高い接触信頼性を備えている。
フラックスの浸入をシャットアウト（MRX、MRY形）
端子部はインサート成形により、フラックス等の浸入および端子ガタの発生を防止し、接触の安定性を一層向上している。
小形で高い電流容量
円盤状の可動接点の中心をシーソーの支点として、可動接点が傾きながら回転することにより、固定接点に順次接触していく方式（回転シーソー方式）で、超小形ながら高い電流容量を備えている。
大きな切り換え角度（MRT形）
切り換え角度がON-ONタイプは、120°、ON-OFF-ONタイプは60°のものがあり、超小形ながら大きな切り換え角度を備え、切り換え位置が明確。
| 形名 | 端子 | 回路と接点数 | ストッパの 設定出来る 接触端子番号 | 電流容量 （抵抗負荷） | 切換 角度 | 共通仕様 | ||
|---|---|---|---|---|---|---|---|---|
| AC 125V | DC 30V | |||||||
| MRT-22 | はんだ | 2極双投 ON-ON | 10A | 4A | 120° | ・接触抵抗：10mΩ以下 （DC2～4V 100mAにて） ・絶縁抵抗：DC 500V 100MΩ以上 （200MΩ以上：MRT-22,23） ・耐電圧：AC 1.0kV 1分間以上 ・機械的開閉耐久性：15,000回以上 ・電気的開閉耐久性：7,500回以上 ・回転トルク MRT形：19.6～49.0mN・m MRX形：49.0～147mN・m MRY形：49.0～98.1mN・m | ||
| MRT-23 | 〃 | 〃 ON OFF ON | 5A | 3A | 60° | |||
| MRX-108 | はんだ | 1回路2～8接点 | 2、3、4、5、6、7、8 | 2A | 1A | 45° | ||
| MRX-204 | 〃 | 2回路2～4接点 | 2、3、4 | 2A | 1A | 45° | ||
| MRX-402 | 〃 | 4回路 2接点 | ストッパ固定 | 2A | 1A | 45° | ||
| MRY-106 | 〃 | 1回路2～6接点 | 2、3、4、5、6 | 3A | 2A | 60° | ||
| MRY-106G | はんだ | 1回路2～6接点 | 2、3、4、5、6 | AC/DC共通 0.4VA MAX. 28V MAX. （適用電圧範囲 20mV～28V） （適用電流範囲 0.1mA～0.1A） | 60° | ・接触抵抗：20mΩ以下（20mV 10mAにて） 接触抵抗以外は上記共通仕様と同じです。 | ||
- ※ 各定格・性能値は単独試験における値であり、複合条件を同時に保証するものではありません。

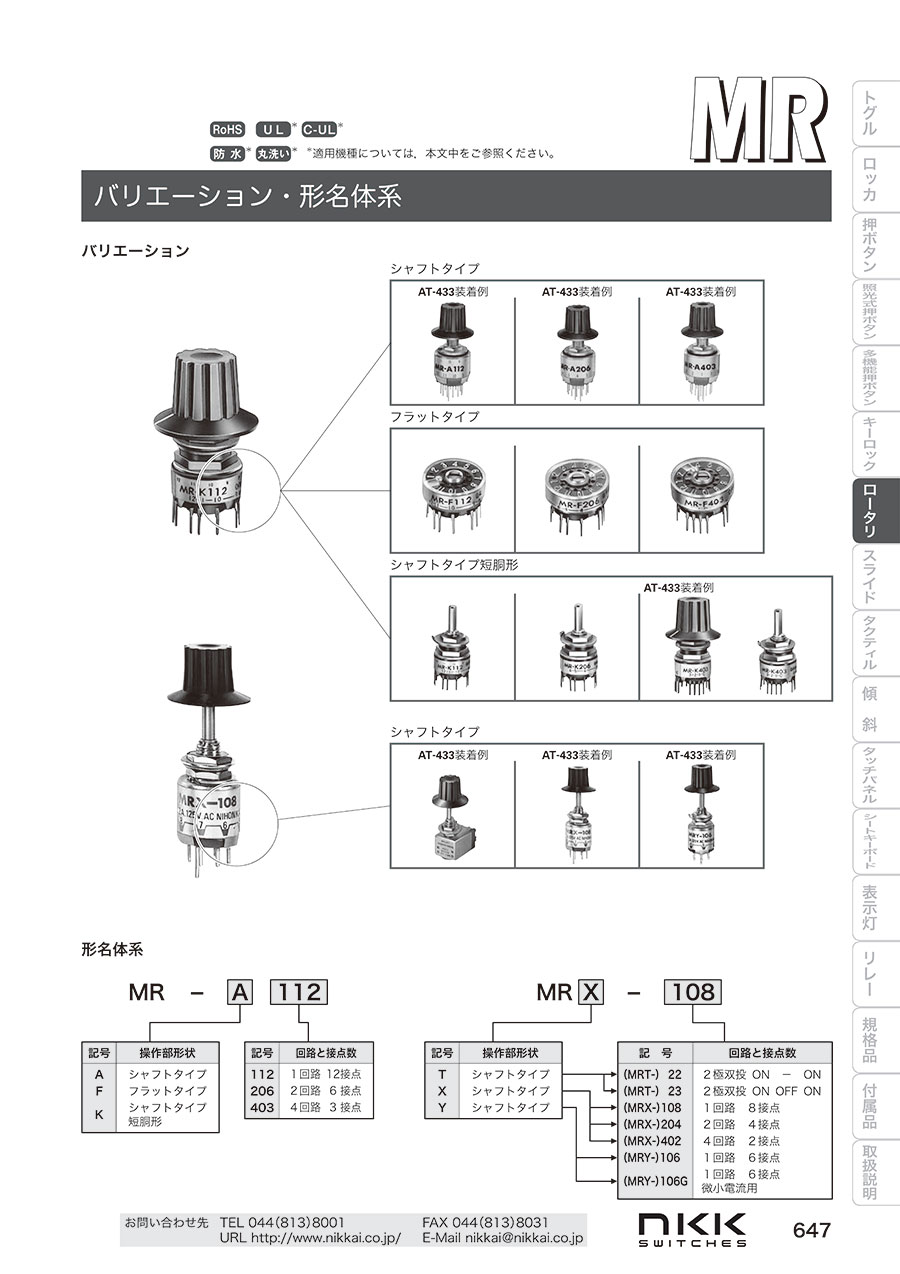

- ※ 上記以外のタイプ・型番、寸法図、仕様表につきましては、カタログを参照してください。
詳細情報
基本情報
切換角度を備えた小形ロータリスイッチ。
【特長】
・高い接触信頼性（MRX形）。
・フラックスの浸入をシャットアウト（MRX、MRY形）。
・小形で高い電流容量（MRY形）。
・大きな切換角度（MRT形）。
・MRT、MRX、MRY：ノンショーティング。
・操作部形状：シャフトタイプ。
・端子形状：はんだ端子。
・形状：丸型。
