押ボタンスイッチ UBシリーズ
- 通常単価(税別)
- 639円～1,905円
- 税込単価
- 703円～2,096円
超短胴形押ボタンスイッチ。【特長】・豊富なカラーバリエーション。・ロングストロークで軽快な操作感。・文...
詳細を確認- 「スイッチ本体(操作部別売り)」の商品に操作部は付属いたしません。操作部はボタン（AT-4000番台）より選定ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
押ボタンスイッチ UBシリーズの仕様
超短胴形押ボタンスイッチ
豊富なカラーバリエーション
操作部は角形、長角形、フランジ付、バリア付等があり、それぞれ豊富なカラーバリエーションを備えている。
文字・記号等の表示可能
操作部に文字、記号の表示が可能。
フラックスの侵入をシャットアウト
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上。
高密度実装が可能
端子間ピッチ2.54mm×nにより高密度実装、省スペース化が可能。
ロングストローク軽快な操作感
- 接点部にマイクロスイッチ機構を採用。
- ロングストロークで軽快な操作感。
- 可動接片にアーク遮蔽部を設け、回路切換えの際に発生したアークが、コイルバネのフック部に到達するのを防ぐ。
豊富なシリーズ構成
UBシリーズは、押ボタンスイッチ、照光式押ボタンスイッチ、表示灯で構成。
| 共通仕様 | |
|---|---|
| 回路 | 単極双投 ２極双投 |
| 機能動作 | ON － 〈ON〉 モーメンタリ形 ON － ON ロック形 |
| 電流容量 | 銀接点 5A 125V AC 5A 250V AC 5A 30V DC |
| 金メッキ接点 0.4VA MAX. 28V MAX. AC/DC共通 （適用電圧範囲 20mV～28V 適用電流範囲 0.1mA～0.1A） | |
| 接触抵抗 | 銀接点 50mΩ以下（DC2～4V 100mAにて） |
| 金メッキ接点 100mΩ以下（20mV 10mAにて） | |
| 絶縁抵抗 | DC 500V 200MΩ以上 |
| 耐電圧 | AC 1.0kV（端子・端子間） 1分間以上 AC 1.5kV（端子・アース間）1分間以上 |
| 共通仕様 | |
|---|---|
| 開閉耐久性 | 銀接点 機械的： 1,000,000回以上（モーメンタリ形） 200,000回以上（ロック形） 電気的： 10,000回以上 |
| 金メッキ接点 機械的： 1,000,000回以上（モーメンタリ形） 200,000回以上（ロック形） 電気的： 200,000回以上 | |
| 操作力 | 角形 1.9±0.95N（単極双投） 2.55±1.28N（2極双投） |
| 長角形 1.9±0.95N（単極双投） 3.1±1.55N（2極双投） | |
| 操作量 | 約2.3mm 約1.5mm（ロック状態） |
| 使用温度範囲 | -25～+70℃ |
| はんだ耐熱性 | ・はんだごてをご使用の場合：ランクB ・はんだ槽をご使用の場合：ランクB |
角形押ボタンスイッチ UBシリーズ
フランジなし／バリアなし
フランジ有り／バリアなし
長角形押ボタンスイッチ UBシリーズ
フランジなし／バリアなし
フランジ有り／バリアなし
フランジ有り／バリア有り

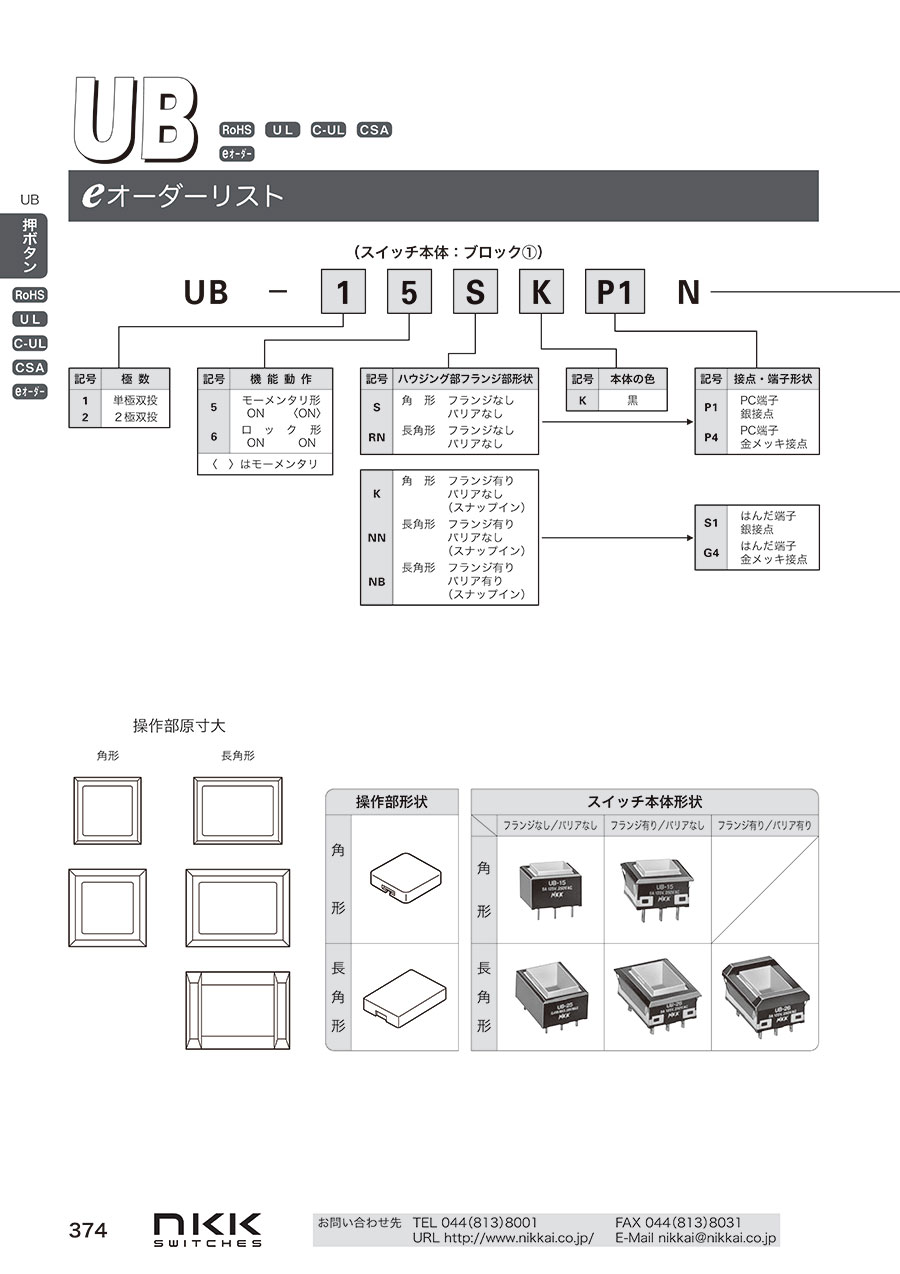

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
851円 ( 936円 ) | 在庫品1日目当日出荷可能 |
639円 ( 703円 ) | 在庫品1日目当日出荷可能 |
1,675円 ( 1,843円 ) | 在庫品1日目当日出荷可能 |
674円 ( 741円 ) | 在庫品1日目当日出荷可能 |
1,622円 ( 1,784円 ) | 3日目 |
1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
934円 ( 1,027円 ) | 3日目 |
1,703円 ( 1,873円 ) | 11日目 |
788円 ( 867円 ) | 3日目 |
1,007円 ( 1,108円 ) | 在庫品1日目当日出荷可能 |
1,905円 ( 2,096円 ) | 9日目 |
804円 ( 884円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
超短胴形押ボタンスイッチ。
【特長】
・豊富なカラーバリエーション。
・ロングストロークで軽快な操作感。
・文字・記号等の表示可能。
・フラックスの浸入をシャットアウト。
・高密度実装が可能。
【用途】
・通信機器、無線応用装置、電子計測器、オートメーション機器に使用。
・事務用機器、民生用電子機器等に使用。
ご注意
- 「スイッチ本体(操作部別売り)」の商品に操作部は付属いたしません。操作部はボタン（AT-4000番台）より選定ください。
