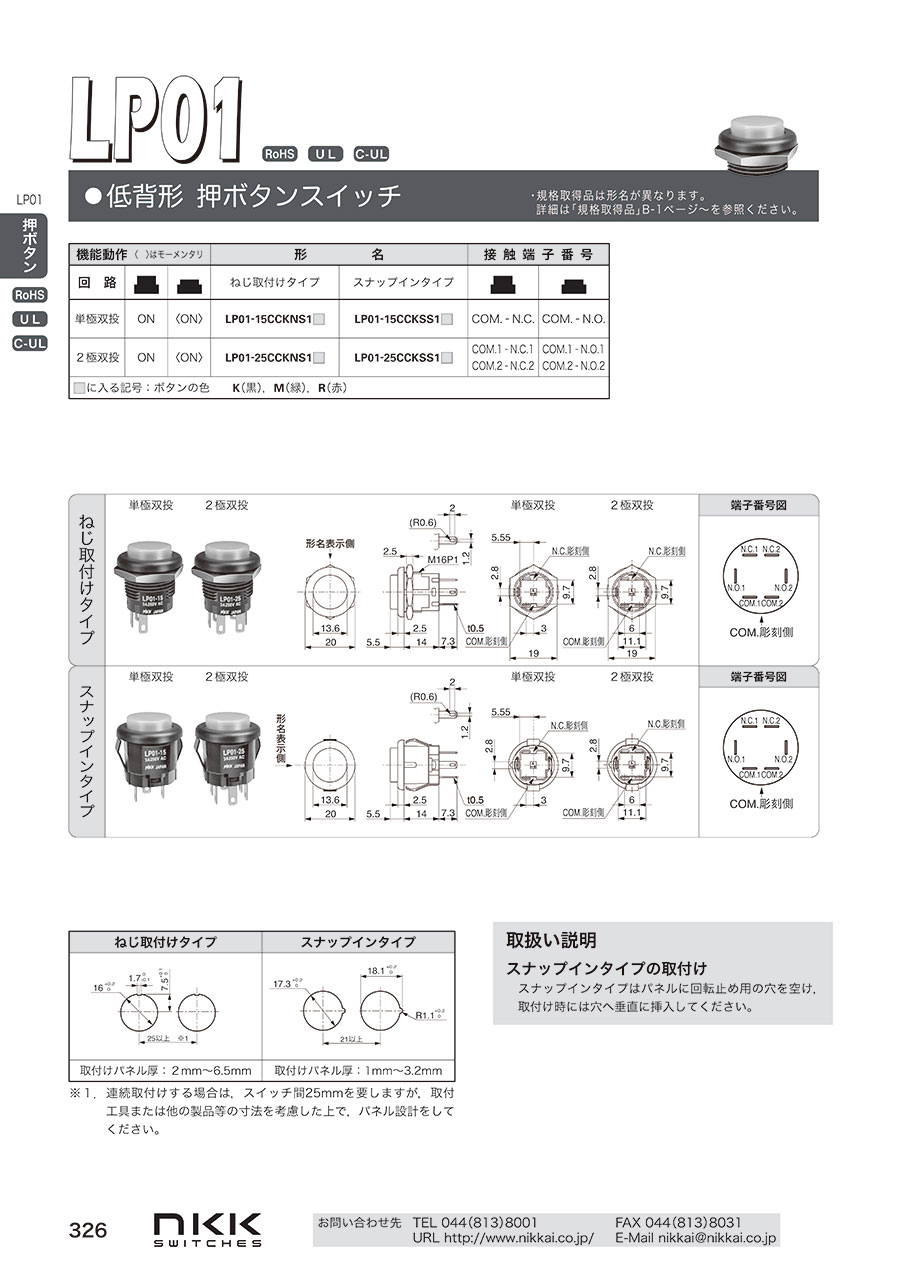

押ボタンスイッチ LP01シリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 548円～2,034円特別価格
- 税込単価
- 603円～2,237円特別価格
軽快な操作感を持ちディンプルボタンを採用した押ボタンスイッチ。【特長】・短胴形...
詳細情報を確認する- 形状
- 丸
- ガード付き
- 無
- 端子形状
- はんだ端子/タブ端子
- 押しボタン動作
- モメンタリ
- 寸法 縦 (mm)
- 20
- 寸法 幅 (mm)
- 20
- 寸法 奥行き (mm)
- 26.8
- 販売形態
- スイッチ本体/操作部
- 定格
- 3A 125V AC/3A 250V AC/3A 30V DC
- 動作機能
- ON-(ON)
- 操作部形状
- ディンプル形
- 接点部仕様
- 銀接点
- 特記
- 低背形
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
押しボタンスイッチ（LP01シリーズ）の特長
ボタンのいたずら防止
ボタンは、容易に取り外しができない構造とし、いたずら防止に貢献。
ディンプルボタン採用
指先にソフトにフィットする、ディンプルボタンを採用。緑、赤、黒を用意。
省スペース化に貢献
スイッチ本体が14mmの短胴形のため、省スペース化に貢献。
短胴形でロングストローク、軽快な操作感
接点部にマイクロスイッチ機構を採用。ロングストロークで軽快な操作感。
可動接片にアーク遮蔽部を設け、回路切換えの際に発生したアークがコイルバネのフック部に到達するのを防ぐ。
UL規格、C-UL認定品
UL規格、C-UL（CSA規格適合）認定品。
2種類のパネル取付け方法
φ16（直径16mm）ねじ取付け（取付けパネル厚2～6.5mm）、φ17.3（直径17.3mm）スナップイン取付け（取付けパネル厚1～3.2mm）。
フラックスの浸入をシャットアウト
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上。
豊富なシリーズ構成
LP01シリーズは、押ボタン・照光式押ボタンスイッチで構成。
はんだ・タブ兼用端子
端子は、はんだ端子とタブ端子（#110）の兼用端子となっている。
タブ端子としてご使用の際はJISC2809適合の平形接触端子（適用タブの板厚0.5mm用のリセプタクル）をご使用ください。
| 共通仕様 | |
|---|---|
| 電流容量 AC/DC共通 | 3A 125V AC 3A 250V AC 3A 30V DC |
| 接触抵抗 | 50mΩ以下（DC2～4V 100mAにて） |
| 絶縁抵抗 | DC 500V 200MΩ以上 |
| 耐電圧 | AC 1.0kV（端子・端子間） 1分間以上 AC 1.5kV（端子・アース間）1分間以上 |
| 機械的開閉耐久性 | 500,000回以上 |
| 電気的開閉耐久性 | 50,000回以上 |
| 共通仕様 | |
|---|---|
| 使用温度範囲 | -25～+70℃ |
| 操作量 | 約3mm |
| 操作力 | 1.5±0.7N（単極） 3.0±1.2N（2極） |
| はんだ耐熱性 | ・はんだごてをご使用の場合：ランクB |
| 備考 | 開閉回数：1A 250V AC 1A 125V AC 1A 30V DC 抵抗負荷の場合 100,000回以上の開閉が可能です。 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
548円 ( 603円 ) | 在庫品1日目当日出荷可能 |
548円 ( 603円 ) | 在庫品1日目当日出荷可能 |
548円 ( 603円 ) | 在庫品1日目当日出荷可能 |
1,735円 ( 1,909円 ) | 在庫品1日目当日出荷可能 |
1,735円 ( 1,909円 ) | 在庫品1日目当日出荷可能 |
1,735円 ( 1,909円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
1,484円 ( 1,632円 ) | 在庫品1日目当日出荷可能 |
1,484円 ( 1,632円 ) | 在庫品1日目当日出荷可能 |
2,034円1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
2,034円 ( 2,237円 ) | 在庫品1日目当日出荷可能 |
2,034円1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
軽快な操作感を持ちディンプルボタンを採用した押ボタンスイッチ。
【特長】
・短胴形でロングストローク軽快な操作感。
・接点部にマイクロスイッチ機構を採用。
・ロングストロークで軽快な操作感。
・可動接片にアーク遮蔽部を設け、回路切換えの際に発生したアークがコイルバネのフック部に到達するのを防ぐ。
・ボタンは、容易に取り外しができない構造とし、いたずら防止に貢献する。
・指先にソフトにフィットする、ディンプルボタンを採用している。
・緑、赤、黒を用意した。
・UL規格、C-UL（CSA規格適合）認定品。
・φ16（直径16mm）ねじ取付け（取付けパネル厚2mm～6.5mm）。
・φ17.3（直径17.3mm）スナップイン取付け（取付けパネル厚1mm～3.2mm）。
・端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上している。
・スイッチ本体が14mmの短胴形のため、省スペース化に貢献する。
・端子は、はんだ端子とタブ端子（♯110）の兼用端子となっている。
・タブ端子としてご使用の際はJISC2809適合の平形接触端子（適用タブの板厚0.5mm用のリセプタクル）をご使用。
