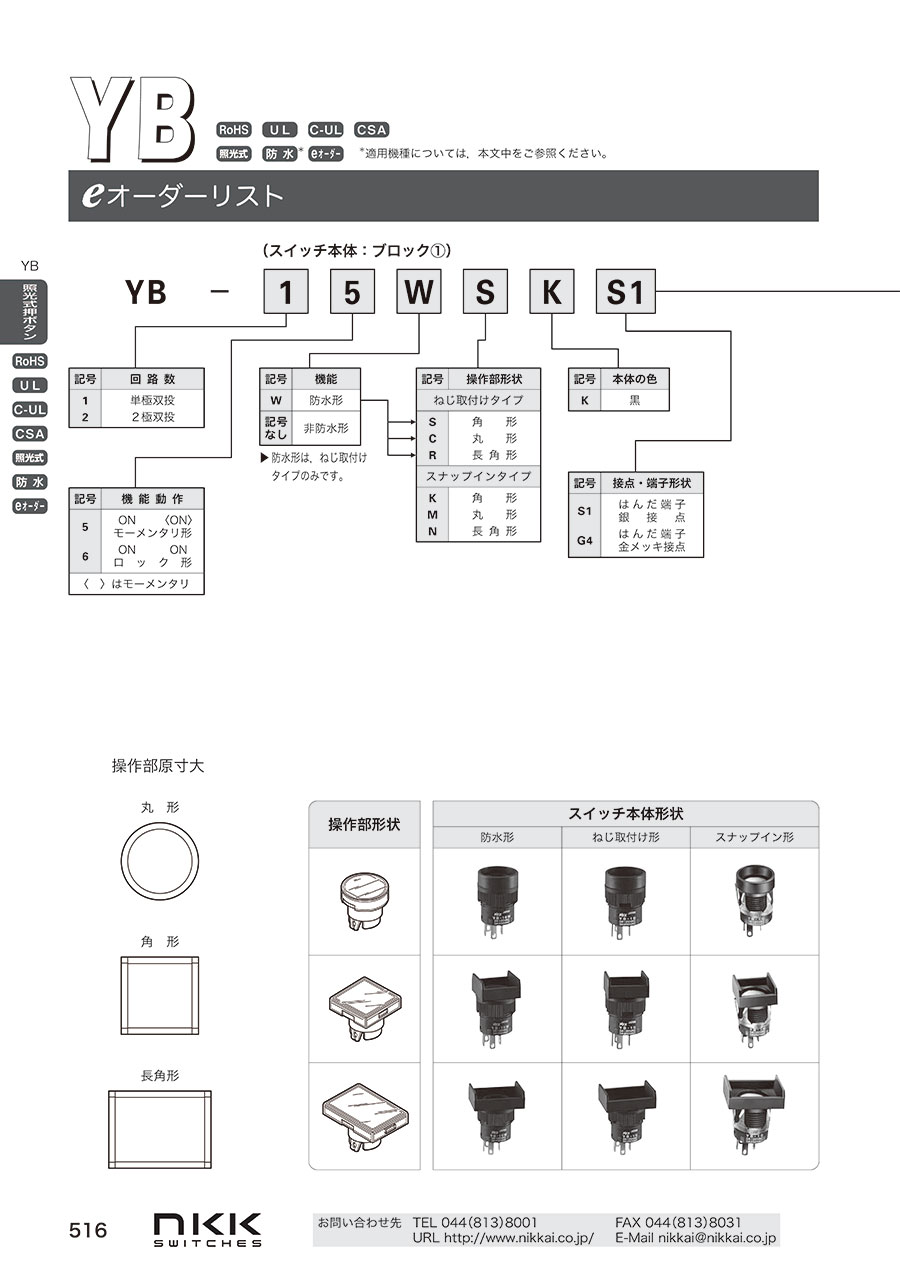

照光式押ボタンスイッチ YBシリーズ

照光式押ボタンスイッチ（YBシリーズ）の特長

防水形短胴照光式押ボタンスイッチ

YBシリーズは、IEC 60529のIP65に適合したパネルシールタイプを備えた、短胴形照光式押ボタンスイッチ。防水・防塵性能により照光式押ボタンスイッチとしての機能を一層高めた。

超高輝度対応

• 輝度レベル2（青、緑、白）明るさ最大8倍（メーカー比）。
• 輝度レベル1（緑、赤、黄）明るさ最大5倍（メーカー比）。
• 省電力に貢献、最大45%削減（メーカー比）。

豊富な発光素子群

• 超高輝度LED（輝度レベル1&2）。
• ランプ（白熱球）。
• 2色発光LED（赤／緑）。

パネルシール機構

• IEC 60529のIP65に適合のパネルシール機構。（丸形、角形、長角形を用意）
• 防水・防塵性能が一層向上。

2種類のパネル取付け方法

• φ16（直径16mm）ネジ取付け（最大取付けパネル厚5mm）。
• φ16（直径16mm）スナップイン取付け（最大取付けパネル厚3.5mm）。

フラックスの浸入をシャットアウト

端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上。

文字・記号等の表示可能

操作部に文字・記号等の表示が可能。

省スペース化に貢献

φ16（直径16mm）取付けで、スイッチ本体が17mmの短胴形のため、省スペース化に貢献。

ロングストロークで軽快な操作感

接点部にマイクロスイッチ機構を採用。ロングストロークで軽快な操作感。
可動接片にアーク遮蔽部を設け、回路切換えの際に発生したアークが、コイルバネのフック部に到達するのを防ぐ。

はんだ・タブ兼用端子

端子ははんだ端子とタブ端子（#110）の兼用端子となっている。
タブ端子としてご使用の際はJIS C2809適合の平形接続端子（適用タブの板厚0.5mm用のリセプタクル）をご使用ください。
