照光式押ボタンスイッチ YB2シリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,076円～3,368円
- 税込単価
- 3,384円～3,705円
防水形照光式押ボタンスイッチ。【特長】・フラットボタンで洗練されたデザインとイ...
詳細情報を確認する- ガード付き
- 無
- 端子形状
- はんだ端子/タブ端子
- 保護機能(耐環境性)
- IP65
- 寸法 奥行き (mm)
- 33.6
- パネル取付け方式
- ねじ取付けタイプ
- 備考
- タブ端子(♯110)としてご使用の際はJIS C2809適合の平形接続端子（適用タブの板厚0.5mm用のリセプタクル）をご使用ください。
商品情報
業界最薄クラス防水形照光式押ボタンスイッチ
超短胴形押ボタンスイッチ
フラットボタンで洗練されたデザインとイタズラ防止
- フラットボタンはステンレス調および照光ボタン（乳白／緑／赤／黄）によりパネルデザインを向上。
- 外輪照光ボタンは、スイッチ本体の超高輝度LEDにより外輪が鮮やかに照光し、高級感を演出する。
- フランジはステンレス調タイプと黒色タイプの2種類を用意。
- ボタンを容易に取り外しできない構造とし、イタズラ防止に貢献する。
- 操作面は丸形：φ19（直径19mm）と角形：□18mmで、サーフェイスでありながら操作性に優れる。
超高輝度LEDの採用
照光式は超高輝度LEDの採用により、操作部を全面照光し、スイッ チの切換状況の識別が容易。（青、緑、赤、白、黄）
文字・記号等の表示可能
操作部に文字、記号の表示が可能。
フラックスの侵入をシャットアウト
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上。
パネルシール機構
IEC 60529のIP65に適合のパネルシール機構。防水・防塵性能が一層向上。
ロングストロークで軽快な操作感
接点部にマイクロスイッチ機構を採用。ロングストロークで軽快な操作感。
可動接片にアーク遮蔽部を設け、回路切換えの際に発生したアークが、コイルバネのフック部に到達するのを防ぐ。
パネル取付け方法
- 丸形：φ22（直径22mm）ネジ取付け。
- 角形：□21ネジ取付け。
（取付けパネル厚0.5～5mm）
業界最薄クラスのパネル前面高さ1.8mm
防水形タイプでは業界最薄クラスのパネル前面高さ1.8mm。※防水形でパネル前面高さ：2012年3月14日メーカー調べ
パネル表面の出っ張りを少なくし機器のサーフェイス化に貢献。
誤動作防止が可能。
省スペース化に貢献
丸形はφ22（直径22mm）取付け、角形は□21取付け で、スイッチ本体が24.5mmの短胴形のため、省スペース化に貢献。
はんだ・タブ兼用端子
端子ははんだ端子とタブ端子の兼用端子となる。タブ端子として使用の際はJIS C2809適合の平形接続端子（適用タブの板厚 0.5mm用のリセプタクル）を使用。
| 共通仕様 | |
|---|---|
| 回路 | 単極双投 2極双投 |
| 機能動作 | ON－〈ON〉モーメンタリ形 ON－ ON ロック形 |
| 電流容量 | 銀接点 3A 125V AC 3A 250V AC 3A 30V DC |
| 金メッキ接点 0.4VA MAX. 28V MAX. AC/DC共通 （適用電圧範囲 20mV～28V 適用電流範囲 0.1mA～0.1A） | |
| 接触抵抗 | 銀接点 50mΩ以下（DC2～4V 100mAにて） |
| 金メッキ接点 100mΩ以下（20mV 10mAにて） | |
| 共通仕様 | |
|---|---|
| 絶縁抵抗 | DC 500V 200MΩ以上 |
| 耐電圧 | AC 1.0kV（端子・端子間） 1分間以上 AC 1.5kV（端子・アース間）1分間以上 |
| 開閉耐久性 | 機械的：1,000,000回以上（モーメンタリ形） 200,000回以上（ロック形） 電気的：100,000回以上 |
| 操作量 | 約3mm 約2.5mm（ロック状態） |
| 操作力 | 1.5±0.7N（単極双投） |
| 3.0±1.2N（2極双投） | |
| 端子部形状 | はんだ端子（タブ端子♯110としても使用可能） |
| 使用温度範囲 | －25～＋50℃（照光式の場合） －25～＋70℃（非照光式の場合） |
| はんだ耐熱性 | ・はんだごてをご使用の場合：ランクB |

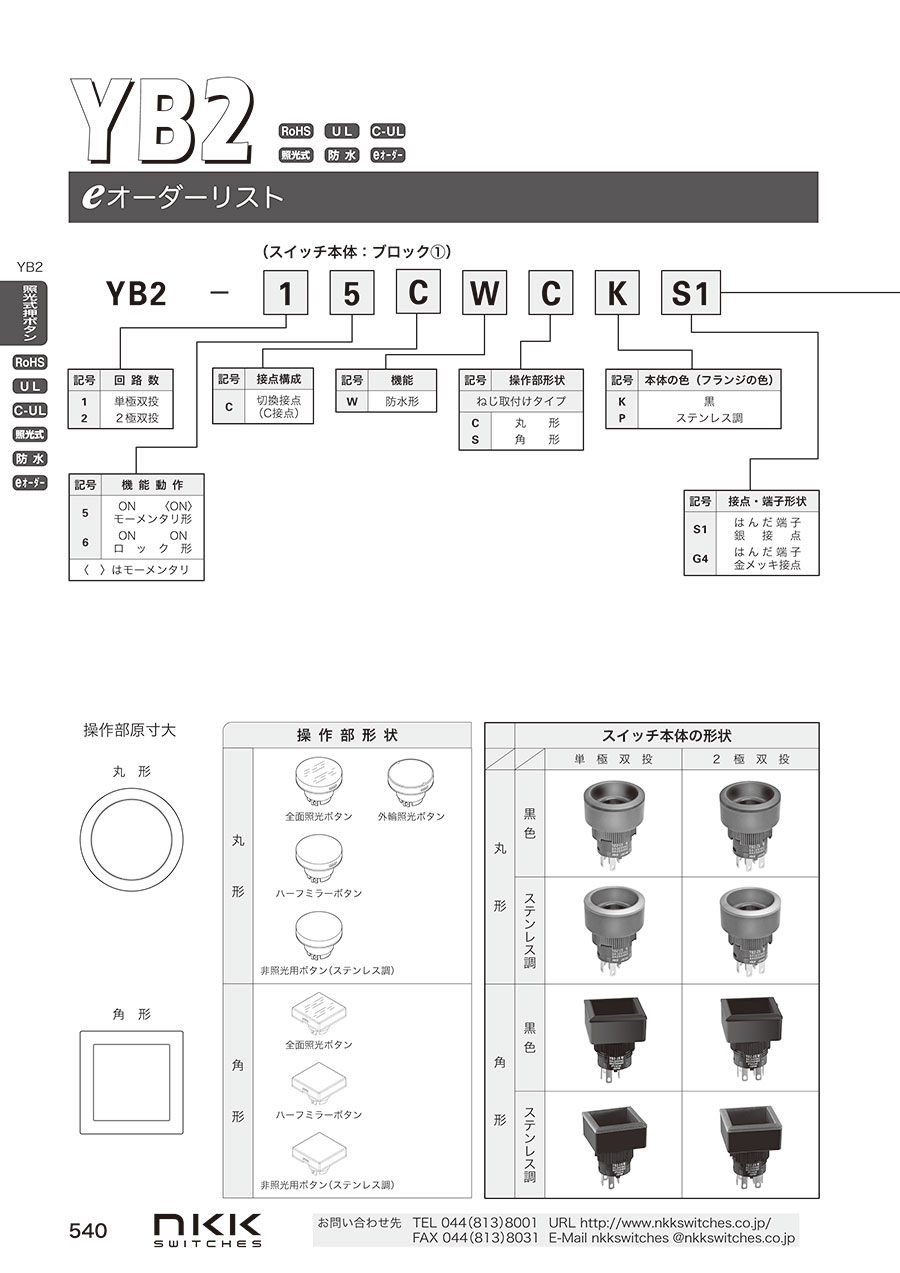

型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,146円 ( 3,461円 ) | 3日目 |
3,362円 ( 3,698円 ) | 在庫品1日目当日出荷可能 |
3,146円 ( 3,461円 ) | 6日目 |
3,076円 ( 3,384円 ) | 3日目 |
3,368円 ( 3,705円 ) | 3日目 |
3,293円 ( 3,622円 ) | 6日目 |
詳細情報
基本情報
防水形照光式押ボタンスイッチ。
【特長】
・フラットボタンで洗練されたデザインとイタズラ防止。
・フラットボタンはステンレス調および照光ボタン（乳白／緑／赤／黄）によりパネルデザインを向上。
・ボタンを容易に取り外しできない構造とし、イタズラ防止に貢献。
・超高輝度LEDの採用。
・防水形タイプではパネル前面高さ1.8mm。
・iFデザインアワード2015受賞 クール・ビューティー ハーフミラーボタン。
・パネルシール機構。
・パネル取付け方法。
・フラックスの浸入をシャットアウト。
・文字・記号等の表示可能。
・省スペース化に貢献。
・ロングストローク軽快な操作感。
・はんだ・タブ兼用端子。
