	共通仕様
電流容量	15A 125V AC 15A 250V AC 15A 30V DC
接触抵抗	※10mΩ以下（DC5V 1Aにて）
絶縁抵抗	DC 500V 200MΩ以上
耐電圧	AC 1.25kV（端子・端子間）1分間以上 AC 3.75kV（端子・アース間）1分間以上
機械的開閉耐久性	30,000回以上
電気的開閉耐久性	15,000回以上（WR-11，12タイプ） 10,000回以上（WR-13,15,18,19タイプ）
防水性能	はんだ・ねじ端子シールなしタイプパネル表面IP67 パネル内部－はんだ・ねじ端子シールタイプパネル表面IP67 パネル内部IP60 リード線付シールタイプパネル表面IP67 パネル内部IP67
使用温度範囲	－25～＋85℃
はんだ耐熱性	・はんだごてをご使用の場合：ランクB

※ リード線付シールタイプは，30mΩ以下（リード線の先端にて）
※ リード線は，AWG14（耐熱ビニール電線：ULスタイル1015, CSAタイプTEW）を使用しています。
※ 各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。

全防水（WR）ロッカスイッチ

機能動作 < >はモーメンタリ			はんだ端子形形名		ねじ端子形形名		接触端子番号
形名表示側から見た操作方向			端子シールタイプ	端子シールなしタイプ	端子シールタイプ	端子シールなしタイプ	回路	形名表示側から見た操作方向
左	中央	右	単極単投単極双投	単極単投単極双投	単極単投単極双投	単極単投単極双投	回路	左	中央	右
ON ON ON ON <ON> ON	- - OFF - OFF OFF	OFF ON ON <ON> <ON> <ON>	WR-11□SE WR-12□SE WR-13□SE WR-15□SE WR-18□SE WR-19□SE	WR-11□SN WR-12□SN WR-13□SN WR-15□SN WR-18□SN WR-19□SN	WR-11□TE WR-12□TE WR-13□TE WR-15□TE WR-18□TE WR-19□TE	WR-11□TN WR-12□TN WR-13□TN WR-15□TN WR-18□TN WR-19□TN	単極単投	1a-1b	-	-
ON ON ON ON <ON> ON	- - OFF - OFF OFF	OFF ON ON <ON> <ON> <ON>	WR-11□SE WR-12□SE WR-13□SE WR-15□SE WR-18□SE WR-19□SE	WR-11□SN WR-12□SN WR-13□SN WR-15□SN WR-18□SN WR-19□SN	WR-11□TE WR-12□TE WR-13□TE WR-15□TE WR-18□TE WR-19□TE	WR-11□TN WR-12□TN WR-13□TN WR-15□TN WR-18□TN WR-19□TN	単極双投	1-1b	-	1-1a

□には、操作部の色 A（アイボリ）またはK（黒）が入ります。
PSE : ねじ端子形全商品

はんだ端子形シールタイプ（WR-12KSE）の外観

ねじ端子形シールタイプ（WR-12KTE）の外観

取付穴寸法図（板厚： 1～4mm）

機能動作 < >はモーメンタリ			リード線付形	接触端子番号
形名表示側から見た操作方向			端子シールタイプ	回路	形名表示側から見た操作方向
左	中央	右	単極単投単極双投	回路	左	中央	右
ON ON ON ON <ON> ON	- - OFF - OFF OFF	OFF ON ON <ON> <ON> <ON>	WR-11□LE WR-12□LE WR-13□LE WR-15□LE WR-18□LE WR-19□LE	単極単投	1a-1b	-	-
ON ON ON ON <ON> ON	- - OFF - OFF OFF	OFF ON ON <ON> <ON> <ON>	WR-11□LE WR-12□LE WR-13□LE WR-15□LE WR-18□LE WR-19□LE	単極双投	1-1b	-	1-1a

□には、操作部の色 A（アイボリ）またはK（黒）が入ります。
PSE : ねじ端子形全商品

リード線番号	リード線色
リード線番号	単色単投	単極双投
1a	黒	白
1	－	黒
1b	白	赤

リード線付形シールタイプ（WR-12KLE）の外観

取付穴寸法図（板厚： 1～4mm）

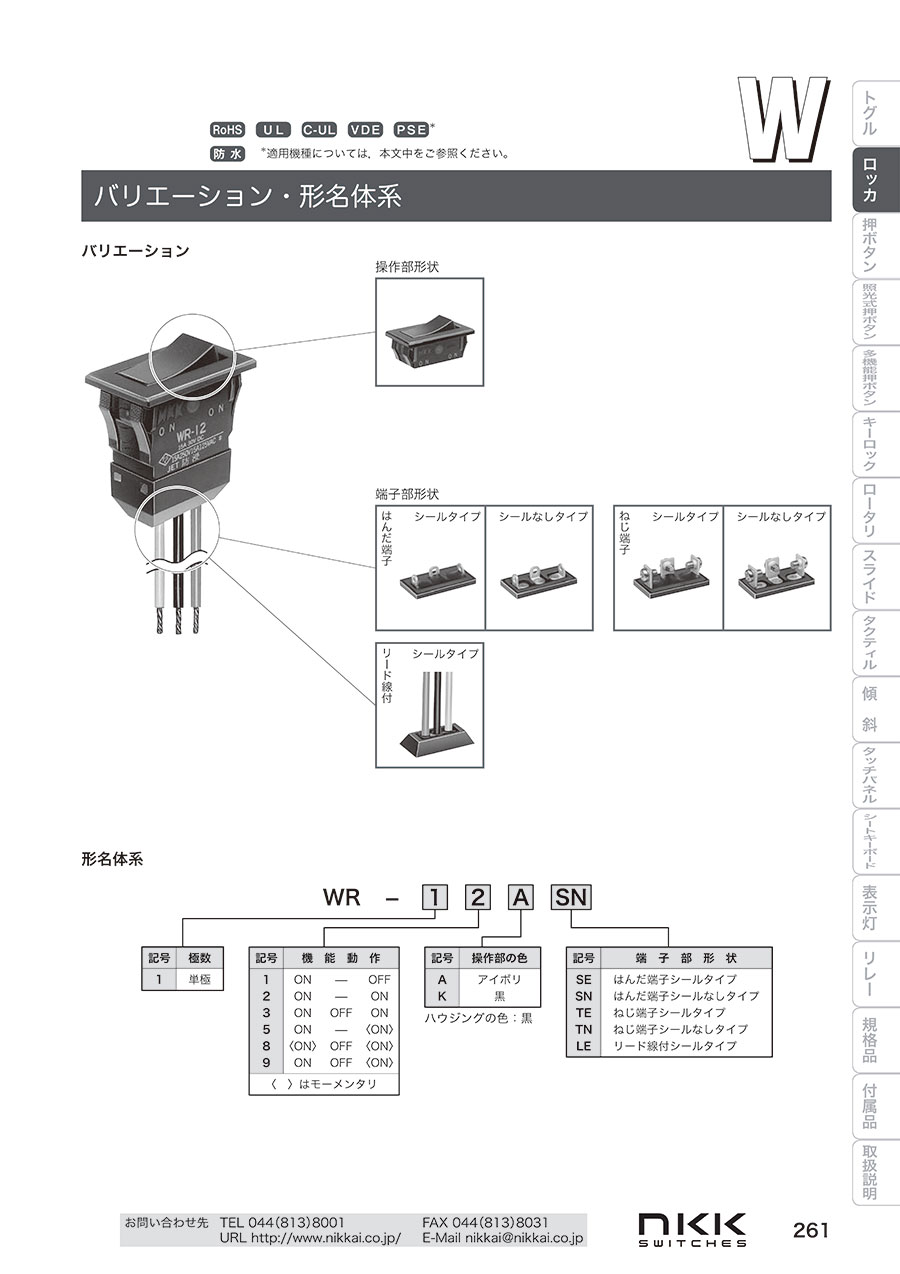

※ 上記以外のバリエーション・形名体系、型番の外形寸法図、取扱い説明はカタログを参照して下さい。

型番リスト

表示件数

型番

接点構成(トグル、ロッカ)

端子形状

保護機能(耐環境性)

代表規格

寸法奥行

(mm)

仕様

機能動作

操作部色

備考

RoHS?

最小発注数量

単極単投	ねじ端子	[有] パネル表面IP67/内部IP60	PSE	46.7	端子シールタイプ	ON-OFF	アイボリ	-	10	1個
単極単投	[その他] リード線付き	[有] パネル表面/内部IP67	PSE	247.3	端子シールタイプ	ON-OFF	黒	-	-	1個
単極単投	はんだ端子	[有] パネル表面IP67/内部IP60	-	43.2	端子シールタイプ	ON-OFF	黒	-	10	1個
単極単投	はんだ端子	[有] パネル表面IP67/内部なし	-	43.2	端子シールなしタイプ	ON-OFF	黒	-	10	1個
単極単投	ねじ端子	[有] パネル表面IP67/内部なし	PSE	46.7	端子シールなしタイプ	ON-OFF	黒	-	10	1個
単極双投	ねじ端子	[有] パネル表面IP67/内部IP60	PSE	46.7	端子シールタイプ	ON-ON	アイボリ	-	10	1個
単極双投	[その他] リード線付き	[有] パネル表面/内部IP67	PSE	247.3	端子シールタイプ	ON-ON	黒	-	10	1個
単極双投	はんだ端子	[有] パネル表面IP67/内部なし	-	43.2	端子シールなしタイプ	ON-ON	黒	-	10	1個
単極双投	ねじ端子	[有] パネル表面IP67/内部IP60	PSE	46.7	端子シールタイプ	ON-ON	黒	-	10	1個
単極双投	ねじ端子	[有] パネル表面IP67/内部なし	PSE	46.7	端子シールなしタイプ	ON-OFF-ON	アイボリ	-	10	1個
単極双投	[その他] リード線付き	[有] パネル表面/内部IP67	PSE	247.3	端子シールタイプ	ON-OFF-ON	黒	-	10	1個
単極双投	はんだ端子	[有] パネル表面IP67/内部IP60	-	43.2	端子シールタイプ	ON-OFF-ON	黒	-	-	1個
単極双投	[その他] リード線付き	[有] パネル表面/内部IP67	PSE	247.3	端子シールタイプ	(ON)-OFF-(ON)	黒	機能動作：(　)はモーメンタリの動作です	10	1個
単極双投	はんだ端子	[有] パネル表面IP67/内部IP60	-	43.2	端子シールタイプ	(ON)-OFF-(ON)	黒	機能動作：(　)はモーメンタリの動作です	-	1個
単極双投	はんだ端子	[有] パネル表面IP67/内部なし	-	43.2	端子シールなしタイプ	ON-OFF-(ON)	黒	機能動作：(　)はモーメンタリの動作です	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,233円 ( 2,456円 )	9日目
4,240円 ( 4,664円 )	在庫品1日目当日出荷可能
2,129円 ( 2,342円 )	9日目
1,927円 ( 2,120円 )	9日目
2,033円 ( 2,236円 )	8日目
2,311円 ( 2,542円 )	9日目
4,036円 ( 4,440円 )	9日目
2,005円 ( 2,206円 )	9日目
2,311円 ( 2,542円 )	3日目
2,206円 ( 2,427円 )	9日目
4,103円 ( 4,513円 )	9日目
2,560円 ( 2,816円 )	在庫品1日目当日出荷可能
4,361円 ( 4,797円 )	9日目
3,001円 ( 3,301円 )	在庫品1日目当日出荷可能
2,536円 ( 2,790円 )	9日目

詳細情報

基本情報

基本情報

IP67適合全防水タイプのロッカスイッチ。
【特長】
・フランジ全体を包み込んだパッキンにより、防水性・耐油性とデザイン性を向上させた。
・ワンタッチ取付け。
・ワンタッチ取付けでIP67適合の防水性（パネル上面にて）を実現した。
・接触部は強制開離機構を採用、耐溶着性に優れる（WR-11・12タイプ）。
・EN-61058-1クラスII適合で、WR-11・12タイプは接点ギャップ3mm以上の完全断路。
・豊富なシリーズ構成。
・Wシリーズは、ロッカ、トグル、押ボタンスイッチで構成されている。
・ケースの成形材料はUL 94V-0の認定品（自己消火性）で、しかも耐アーク性、耐トラッキング性に優れた樹脂を採用している。
・切換え部にバウンス防止機構を設けていることにより、安定した切換えで高い接触信頼性を実現している。
【用途】
・工作機械、建築・土木機器、食品機械、厨房機器等。
