NKKスイッチズ(旧:日本開閉器工業)

小形・大電流用スイッチ群 Sシリーズ

Name: 小形・大電流用スイッチ群 Sシリーズ
Brand: NKKスイッチズ(旧:日本開閉器工業)
SKU: 222000487667
Rating: 4.6 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 400円～7,768円特別価格

税込単価: 440円～8,545円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NKKスイッチズ(旧:日本開閉器工業)

スナップイン取付ロッカスイッチ CWシリーズ

4.9

通常価格(税別)： 116円 (税込価格：128円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NKKスイッチズ(旧:日本開閉器工業)

全モールドロッカスイッチ JWシリーズ

4.3

通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

豊富なバリエーションを揃えた高品質小形・大電流用ロッカスイッチです。【特長】・...

詳細情報を確認する

照光
無
保護機能(耐環境性)
無
操作部色
白

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

小形・大電流用 Sシリーズの仕様

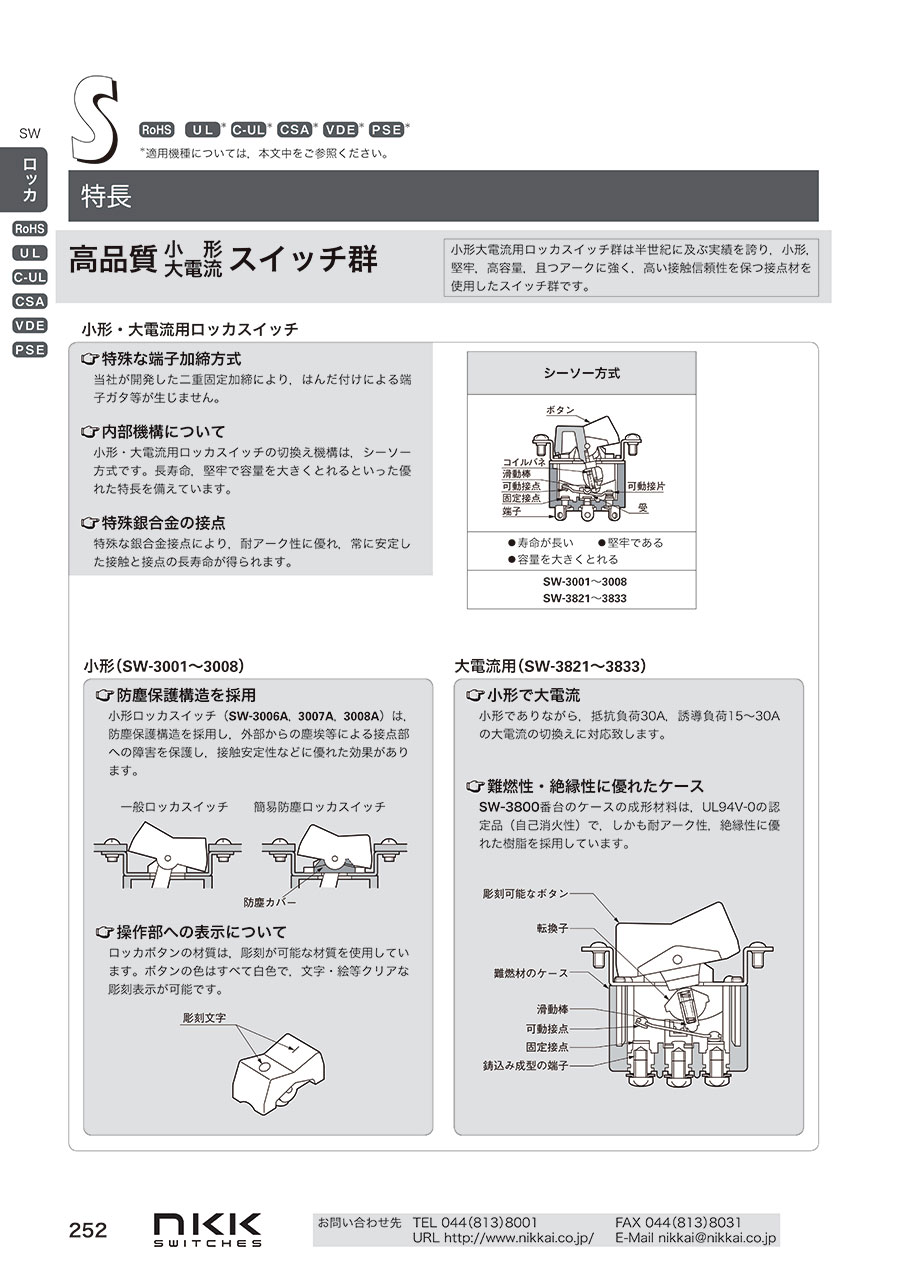

特長

ロッカボタンの材質は、彫刻が可能な材質を使用（小形 SW-3001～3008）。
ボタンの色はすべて白色で、文字・絵等クリアな彫刻表示が可能（小形 SW-3001～3008）。
SW-3800番台のケースの成形材料は、UL94V-0の認定品（自己消火性）。
耐アーク性、絶縁性に優れた樹脂を採用（大電流用SW-3821～3833）。

シーソー方式： SW-3001～3008、SW-3821～3833

小形（SW-3001～3008）

簡易防塵ロッカスイッチの構造図

操作部の構造図

大電流用（SW-3821～3833）

大電流用の構造図

バリエーション

小形 SW-3001A他 15A 125V AC

小形 SW-3006A他 15～20A 125V AC

大電流用 SW-3822他 30A 125V AC

大電流用 SW-3832他 30A 125V AC

小形ロッカスイッチ

形名	回路	端子	機能動作及び接触端子番号			電流容量				共通仕様
			表示側から見た操作方向			抵抗負荷			誘導負荷
			左	中央	右	AC 125V	AC 250V	DC 30V	AC 125V 力率=0.6
SW-3001A	単極単投	はんだ	ON 1-3	－	－ OFF	15A	6A	15A	10A	▶接触抵抗：10mΩ以下（DC2～4V 100mAにて） ▶絶縁抵抗：DC 500V 1GΩ以上 ▶耐電圧：AC 2.0kV 1分間以上 ▶機械的開閉耐久性：30,000回以上 ▶電気的開閉耐久性：10,000回以上 ▶使用温度範囲：-10～+70℃
SW-3002A	単極双投	〃	ON 2-3	－	1-2 ON	15A	6A	15A	10A
SW-3003A	〃	〃	ON 2-3	OFF	1-2 ON	15A	6A	15A	10A

▼はんだ耐熱性はんだごてをご使用の場合：ランクB

※ 各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。

☆UL規格品全機種
☆C-UL認定品全機種
☆CSA規格品全機種

形名	回路	端子	機能動作及び接触端子番号< >はモーメンタリ			電流容量				共通仕様
			表示側から見た操作方向			抵抗負荷			誘導負荷
			左	中央	右	AC 125V	AC 250V	DC 30V	AC 125V 力率=0.6
SW-3006A	2極双投	はんだ	ON 2-3 5-6	－	1-2 4-5 ON	20A	10A	20A	10A	▶接触抵抗：10mΩ以下（DC2～4V 100mAにて） ▶絶縁抵抗：DC 500V 1GΩ以上 ▶耐電圧：AC 2.0kV 1分間以上 ▶機械的開閉耐久性：30,000回以上 ▶電気的開閉耐久性：10,000回以上 ▶使用温度範囲：-10～+70℃
SW-3007A	〃	〃	ON 2-3 5-6	OFF	1-2 4-5 ON	15A	6A	15A	10A
SW-3008A	〃	〃	<ON> 2-3 5-6	OFF	1-2 4-5 <ON>	15A	6A	15A	10A

▼はんだ耐熱性：はんだごてをご使用の場合：ランクB

※ 各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。

☆UL規格品 SW-3006A
☆C-UL認定品 SW-3006A
☆CSA規格品 SW-3006A, SW-3007A
☆VDE規格品 SW-3006A

大電流用ロッカスイッチ

形名	回路	端子	機能動作及び接触端子番号			電流容量						共通仕様
			表示側から見た操作方向			抵抗負荷				誘導負荷
			左	中央	右	AC 125V	AC 250V	DC 30V	DC 125V	力率=0.6
			左	中央	右	AC 125V	AC 250V	DC 30V	DC 125V	AC 125V	AC 250V
SW-3821	2極単投	ねじ	ON 2-3 5-6	－	－ OFF	30A	30A	30A	1A	30A	15A	▶接触抵抗：10mΩ以下（DC5V 1Aにて） ▶絶縁抵抗：DC 500V 1GΩ以上 ▶耐電圧：AC 2.0kV 1分間以上 ▶機械的開閉耐久性：50,000回以上 ▶電気的開閉耐久性：25,000回以上 ▶使用温度範囲：-10～+70℃
SW-3822	2極双投	〃	ON 2-3 5-6	－	1-2 4-5 ON	30A	30A	30A	1A	30A	15A
SW-3823	〃	〃	ON 2-3 5-6	OFF	1-2 4-5 ON	30A	30A	30A	1A	30A	15A

☆電動機負荷（AC 125V 750W） SW-3821
☆UL規格品全機種
☆CSA規格品全機種

※ 各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。

形名	回路	端子	機能動作及び接触端子番号			電流容量						共通仕様
			表示側から見た操作方向			抵抗負荷				誘導負荷
			左	中央	右	AC 125V	AC 250V	DC 30V	DC 125V	力率=0.6
			左	中央	右	AC 125V	AC 250V	DC 30V	DC 125V	AC 125V	AC 250V
SW-3831	3極単投	ねじ	ON 2-3 5-6 8-9	－	－ OFF	30A	30A	30A	1A	30A	15A	▶接触抵抗：10mΩ以下（DC5V 1Aにて） ▶絶縁抵抗：DC 500V 1GΩ以上 ▶耐電圧：AC 2.0kV 1分間以上 ▶機械的開閉耐久性：50,000回以上 ▶電気的開閉耐久性：25,000回以上 ▶使用温度範囲：-10～+70℃
SW-3832	3極双投	〃	ON 2-3 5-6 8-9	－	1-2 4-5 7-8 ON	30A	30A	30A	1A	30A	15A
SW-3833	〃	〃	ON 2-3 5-6 8-9	OFF	1-2 4-5 7-8 ON	30A	30A	30A	1A	30A	15A

☆UL規格品全機種
☆CSA規格品全機種

※ 各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。

取扱い説明

SW-3831、SW-3832、SW-3833に圧着端子で結線する場合は，端子番号5の圧着端子は図のように曲げて結線してください。

大電流用，直流・誘導負荷用のねじ端子形を圧着端子で結線する場合は，下記寸法を参考に圧着端子を選定してください。
形名： SW-3821 SW-3822 SW-3823
A寸法： 9.8

※ 上記以外の型番の外観や外形寸法図は、カタログを参照してください。

・仕様変更

2025年5月1日より以下仕様変更がございます。新旧混合出荷となる旨予めご了承ください。
仕様変更による電気的特性、開閉耐久性、その他の仕様について変更はございません。
型番ごとの変更有無については仕様変更対応表をご確認ください。

変更内容		変更前	変更後

1	ケースの色	褐色	黒色

2	接触抵抗測定条件	DC2～4V　100mA	DC5V　1A

仕様変更対応表
※記載のない商品型番は仕様変更がございません。

商品型番	変更内容１	変更内容２
商品型番	ケース色	接触抵抗測定条件
SW-3001A	〇	〇
SW-3006A	〇	〇
SW-3007A,SW-3008A	〇	ー

型番リスト

表示件数

型番

接点構成(トグル、ロッカ)

端子形状

代表規格

寸法縦

(mm)

寸法横

(mm)

寸法奥行

(mm)

タイプ

機能動作

電流容量 AC125Vの時

(A)

電流容量 AC250Vの時

(A)

電流容量 DC30Vの時

(A)

備考

RoHS?

最小発注数量

単極単投	はんだ端子	-	45	18	41	小形一般ロッカスイッチタイプ	ON-OFF	15	6	15	-	-	1個
2極双投	はんだ端子	-	45	18.5	42.9	小形簡易防塵ロッカスイッチタイプ	ON-ON	20	10	20	-	-	1個
2極双投	はんだ端子	-	45	18.5	42.9	小形簡易防塵ロッカスイッチタイプ	ON-OFF-ON	15	6	15	-	-	1個
2極双投	はんだ端子	-	45	18.5	42.9	小形簡易防塵ロッカスイッチタイプ	(ON)-OFF-(ON)	15	6	15	機能動作：(　)はモーメンタリの動作です	-	1個
2極単投	ねじ端子	PSE	56	24	57.7	大電流用タイプ	ON-OFF	30	30	30	-	-	1個
2極双投	ねじ端子	-	56	24	57.7	大電流用タイプ	ON-ON	30	30	30	-	-	1個
[その他] 3極双投	ねじ端子	-	56	43	57.7	大電流用タイプ	ON-ON	30	30	30	-	10	1個
