押ボタンスイッチ FBシリーズ
- 通常単価(税別)
- 187円～219円
- 税込単価
- 206円～241円
M5ねじ取付けの極超小形押ボタンスイッチ。【特長】・全長20.8mm、取付け穴φ5.3の超小形設計で、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

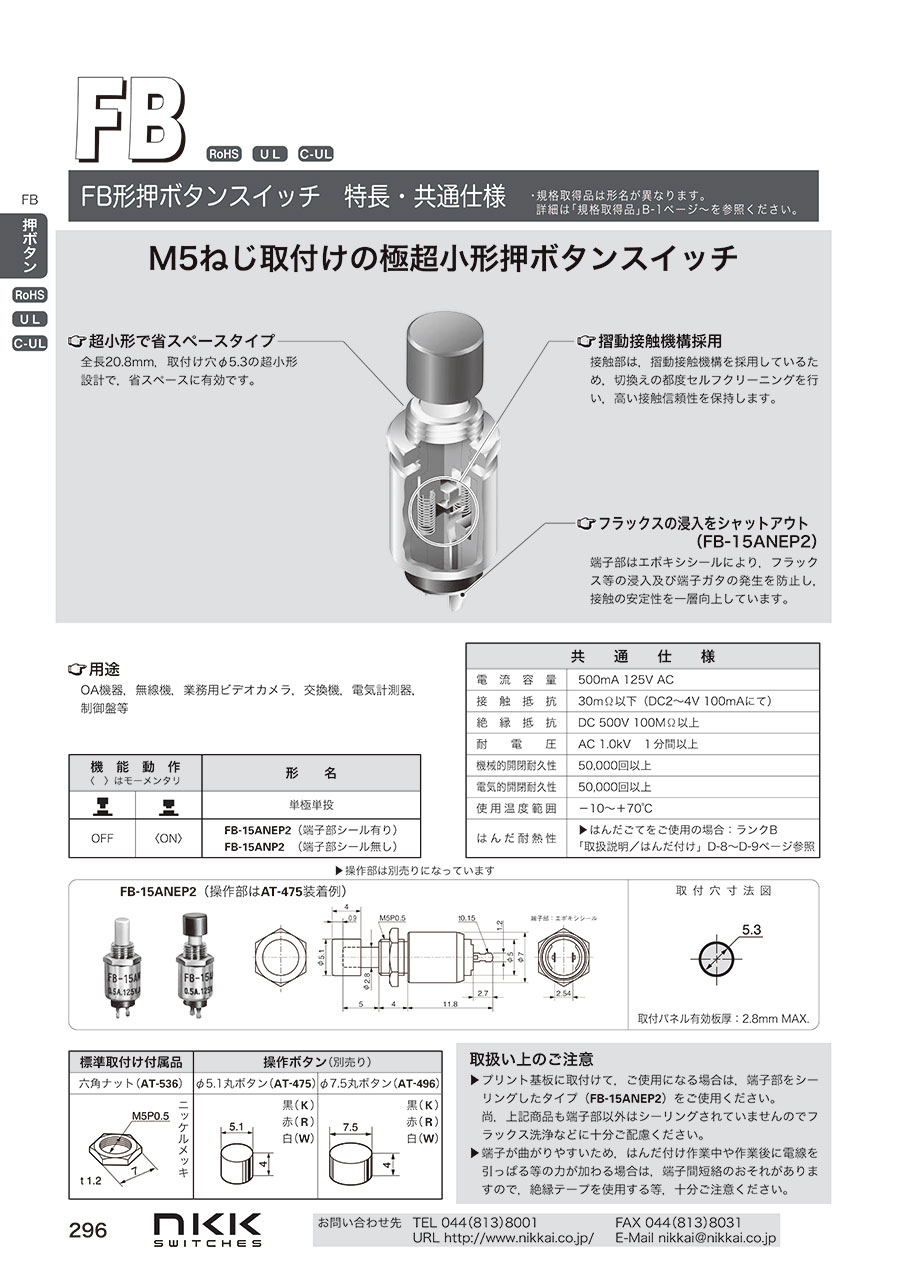

押しボタンスイッチ（FBシリーズ）の特長
M5ねじ取付けの極超小形押ボタンスイッチ
超小形で省スペースタイプ
全長20.8mm、取付け穴φ5.3（直径5.3mm）の超小形設計で、省スペースに有効。
摺動接触機構採用
接触部は、摺動接触機構を採用しているため、切換えの都度セルフクリーニングを行い、高い接触信頼性を保持。
フラックスの浸入をシャットアウト（FB-15ANEP2）
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上。
寸法参考図（FB-15ANEP2、操作部（別売）はAT-475）
取付穴寸法図（取付パネル有効板厚：2.8mm MAX.）
| 機能動作 〈 〉はモーメンタリ | 形名 | |
|---|---|---|
| 単極単投 | ||
| OFF | 〈ON〉 | FB-15ANEP2（端子部シール有り） FB-15ANP2 （端子部シール無し） |
| 共通仕様 | |
|---|---|
| 電流容量 | 500mA 125V AC |
| 接触抵抗 | 30mΩ以下（DC2～4V 100mAにて） |
| 絶縁抵抗 | DC 500V 100MΩ以上 |
| 耐電圧 | AC 1.0kV １分間以上 |
| 機械的開閉耐久性 | 50,000回以上 |
| 電気的開閉耐久性 | 50,000回以上 |
| 使用温度範囲 | -10～+70℃ |
| はんだ耐熱性 | ・はんだごてをご使用の場合：ランクB |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
187円 ( 206円 ) | 在庫品1日目当日出荷可能 |
219円 ( 241円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
M5ねじ取付けの極超小形押ボタンスイッチ。
【特長】
・全長20.8mm、取付け穴φ5.3の超小形設計で、省スペースに有効。
・接触部は、摺動接触機構を採用しているため、切換えの都度セルフクリーニングを行い、高接触信頼性を保持する。
・フラックスの浸入をシャットアウト（FB-15ANEP2）。
・端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上している。
【用途】
・OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等。
