NKKスイッチズ(旧:日本開閉器工業)

表示灯 HBシリーズ

表示灯 HBシリーズ
通常単価(税別)
372円
税込単価
409円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

優れたデザイン性を持つ超高輝度対応した表示灯。【特長】・輝度レベル2：明るさ最大60倍（メーカー比）（...

詳細を確認
  • 型式：HB-01KS2-4MHMS、HB-01KS2-4RHRS、HB-02KS2-4MCNKにつきまして、順次LEDが変更となります。詳細は下記商品情報をご確認ください。

よく一緒に見られています

表示灯 サーキットボーイ Gシリーズ

NKKスイッチズ(旧:日本開閉器工業)

表示灯 サーキットボーイ Gシリーズ
通常価格(税別)： 162円 (税込価格：178円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報



表示灯（HBシリーズ）の特長

超高輝度対応 ・輝度レベル2：明るさ最大60倍（メーカー比）（青、緑、白）。 ・輝度レベル1：明るさ最大6倍（メーカー比）（緑、赤、黄）。 ・省電力に貢献！最大45%削減（メーカー比）。 豊富な照光部バリエーション 丸形・角形それぞれ、乳白・緑・赤・黄の4色、計8種類のバリエーションを用意。 省スペース設計 φ8（直径8mm）ねじ取付け・短胴形の省スペース設計。 文字・記号等の表示可能 表示部に文字・記号等の表示が可能。表示サービスをご希望の場合はお問合せください。 優れたデザインの部分照光形 表面の色が黒で、長角形の発光ダイオードを配した、優れたデザインの部分照光ボタン（AT-4053）もある。 豊富なシリーズ構成 HBシリーズは、表示灯、照光式押ボタンスイッチで構成。

超高輝度対応

  • 輝度レベル2：明るさ最大60倍（メーカー比）（青、緑、白）。
  • 輝度レベル1：明るさ最大6倍（メーカー比）（緑、赤、黄）。
  • 省電力に貢献！最大45%削減（メーカー比）。

豊富な照光部バリエーション
丸形・角形それぞれ、乳白・緑・赤・黄の4色、計8種類のバリエーションを用意。
省スペース設計
φ8（直径8mm）ねじ取付け・短胴形の省スペース設計。
文字・記号等の表示可能
表示部に文字・記号等の表示が可能。
優れたデザインの部分照光形
表面の色が黒で、長角形の発光ダイオードを配した、優れたデザインの部分照光ボタン（AT-4053）もある。
豊富なシリーズ構成
HBシリーズは、表示灯、照光式押ボタンスイッチで構成。

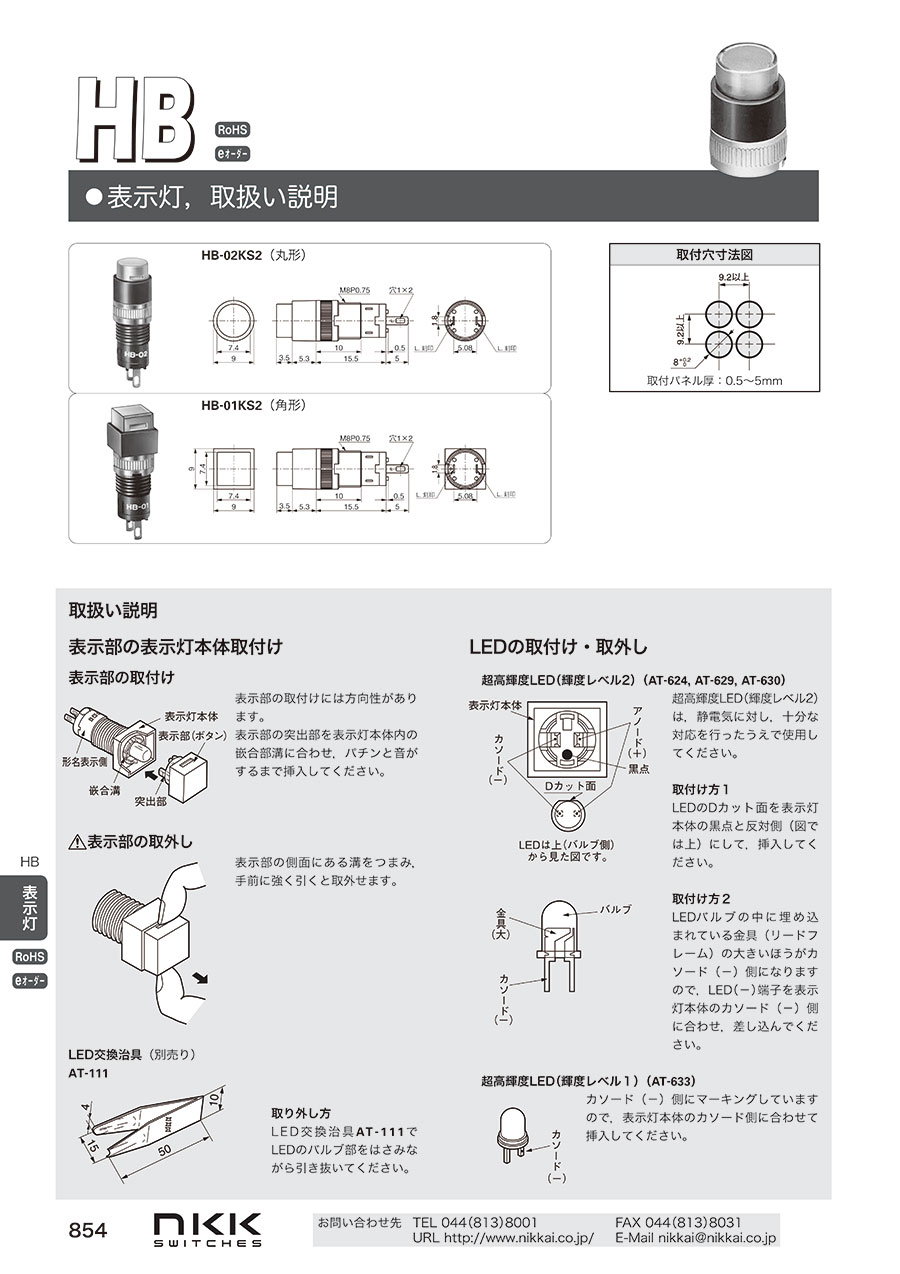

外形寸法（HB-02KS2（丸型））

外形寸法（HB-02KS2（丸型））

外形寸法（HB-01KS2（角型））

外形寸法（HB-01KS2（角型））

取付穴寸法図

取付穴寸法図

表示部の表示灯本体取付け

表示部の取付け

表示部の取付け
表示部の取付けには方向性があります。
表示部の突出部を表示灯本体内の嵌合部溝に合わせ、パチンと音がするまで挿入してください。

表示部の取外し

表示部の取外し
表示部の側面にある溝をつまみ，手前に強く引くと取外せます。

LEDの取付け・取り外し

超高輝度LED（輝度レベル2）（AT-624、 AT-629、 AT-630）

超高輝度LED（輝度レベル2）（AT-624、 AT-629、 AT-630）
取付け方1
LEDのDカット面を表示灯本体の黒点と反対側（図では上）にして、挿入してください。

取付け方2

取付け方2
LEDバルブの中に埋め込まれている金具（リードフレーム）の大きいほうがカソード（-）側になりますので、LED（-）端子を表示灯本体のカソード（-）側に合わせ、差し込んでください。

超高輝度LED（輝度レベル1）（AT-633）

超高輝度LED（輝度レベル1）（AT-633）
カソード（-）側にマーキングしていますので、表示灯本体のカソード側に合わせて挿入してください。

型番リスト

表示件数
  • 1
    • 型番
    HB-01KS2
    注文停止中
    HB-02KS2

    形状

    色

    定格電圧

    (V)

    寸法 奥行き

    定格電圧詳細

    (V)

    光源詳細

    仕様

    表示部タイプ（カタログ参照）

    表示部ボタン色

    表示部レンズ色

    表示部寸法

    (mm)

    発光素子の色

    		RoHS?最小発注数量
    角
    -
    -
    25.8
    -
    別売
    表示灯本体
    無
    無
    無
    7.4×7.4
    無
    10
    1個
    丸
    -
    -
    25.8
    -
    別売
    表示灯本体
    無
    無
    無
    φ7.4
    無
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    372円
    ( 409円 )
    3日目
    372円
    ( 409円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    優れたデザイン性を持つ超高輝度対応した表示灯。
    【特長】
    ・輝度レベル2：明るさ最大60倍（メーカー比）（青、緑、白）。
    ・輝度レベル1：明るさ最大6倍（メーカー比）（緑、赤、黄）。
    ・省電力に貢献！最大45％削減（メーカー比）。
    ・丸形・角形それぞれ、乳白・緑・赤・黄の4色、計8種類のバリエーションを用意。
    ・表面の色が黒で、長角形の発光ダイオードを配した、優れたデザインの部分照光ボタン（AT-4053）もある。
    ・φ8mm（直径8mm）ねじ取付け・短胴形の省スペース設計。
    ・表示部に文字・記号等の表示が可能。

    ご注意

    • 型式：HB-01KS2-4MHMS、HB-01KS2-4RHRS、HB-02KS2-4MCNKにつきまして、順次LEDが変更となります。詳細は下記商品情報をご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    表示灯 HBシリーズのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    表示灯 HBシリーズ
    LED表示灯 DO8シリーズ
    小型表示灯（Φ22）
