NKKスイッチズ(旧:日本開閉器工業)

表示灯サーキットボーイ Gシリーズ

カタログ |

通常単価(税別): 162円～362円

税込単価: 178円～398円

通常出荷日：在庫品1日目～11日目一部当日出荷可能

丸洗い洗浄が可能な極超小形表示灯です。【特長】・この表示灯は、Gシリーズのトグル・押ボタン・ロッカスイ...

はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。洗浄中に各部に力を加えることはしないでください。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

表示灯（サーキットボーイGシリーズ）の特長

優れたデザイン性
この表示灯は、Gシリーズのトグル・押ボタン・ロッカスイッチと同デザイン・同取付け寸法。セットでの使用により、パネルデザインを一層高めることができる。
丸洗い洗浄について
はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。尚、洗浄中に各部に力を加えることはしないでください。
高い実装密度
極超小形のため実装密度が高く、超軽量。
取付けはインチピッチ
基板取付けは2.54mmピッチのプリント基板取付け形で、スイッチと同寸法。
2種類の端子部形状
端子部形状は、PC端子形とPC-V端子形の2種類を用意。
豊富なシリーズ構成
Gシリーズは表示灯、トグル・ロッカ・押ボタンスイッチで構成。

回路図

LED回路の制限抵抗について

LED回路の制限抵抗「R」の計算は、各LED仕様の順電圧V_F、推奨動作電流I_Fを左図の式に代入し算出してください。
抵抗Rのワット数は、使用周囲温度など安全率を考慮し、2～3倍としてください。

LED仕様周囲温度 Ta＝25℃
LEDの色	緑（M）	赤（R）	黄（Y）	単位
最大動作電流 I_FM	25	30	30	mA
推奨動作電流 I_F	20	20	20	mA
順電圧（標準値） V_F	2.25	2.0	2.1	V
順電圧（標準値） V_F	I_F＝20	I_F＝20	I_F＝20	mA
最大逆電圧 V_RM	5	5	5	V
使用温度25℃以上の場合の電流低減率 △I_F	0.33	0.40	0.40	mA/℃
使用温度範囲	－25～＋85			℃

はんだ耐熱性：はんだ槽をご使用の場合、ランクB

型番リスト

表示件数

型番

色

寸法縦

寸法幅

寸法奥行き

定格電圧詳細

(V)

端子部形状

RoHS?

最小発注数量

緑	29	4.5	7	2.25	PC端子	-	4個
赤	29	4.5	7	2	PC端子	-	1個
黄	29	4.5	7	2.1	PC端子	10	1個
緑	22.9	5.3	9.68	2.25	PC-V端子	-	1個
赤	22.9	5.3	9.68	2	PC-V端子	-	4個
黄	22.9	5.3	9.68	2.1	PC-V端子	10	1個

通常単価(税別) (税込単価)	通常出荷日

362円 ( 398円 )	在庫品1日目当日出荷可能
362円 ( 398円 )	在庫品1日目当日出荷可能
206円 ( 227円 )	11日目
187円 ( 206円 )	在庫品1日目当日出荷可能
212円 ( 233円 )	在庫品1日目当日出荷可能
162円 ( 178円 )	3日目

詳細情報

基本情報

基本情報

丸洗い洗浄が可能な極超小形表示灯です。
【特長】
・この表示灯は、Gシリーズのトグル・押ボタン・ロッカスイッチと同デザイン・同取付け寸法です。
・セットでご使用になることにより、パネルデザインを一層高めることができます。
・極超小形のため実装密度が高く、超軽量です。
・端子部形状は、PC端子形とPC-V端子形の2種類を用意しました。
・基板取付けは2.54mmピッチのプリント基板取付け形で、スイッチと同寸法です。

ご注意

はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。洗浄中に各部に力を加えることはしないでください。

カタログ

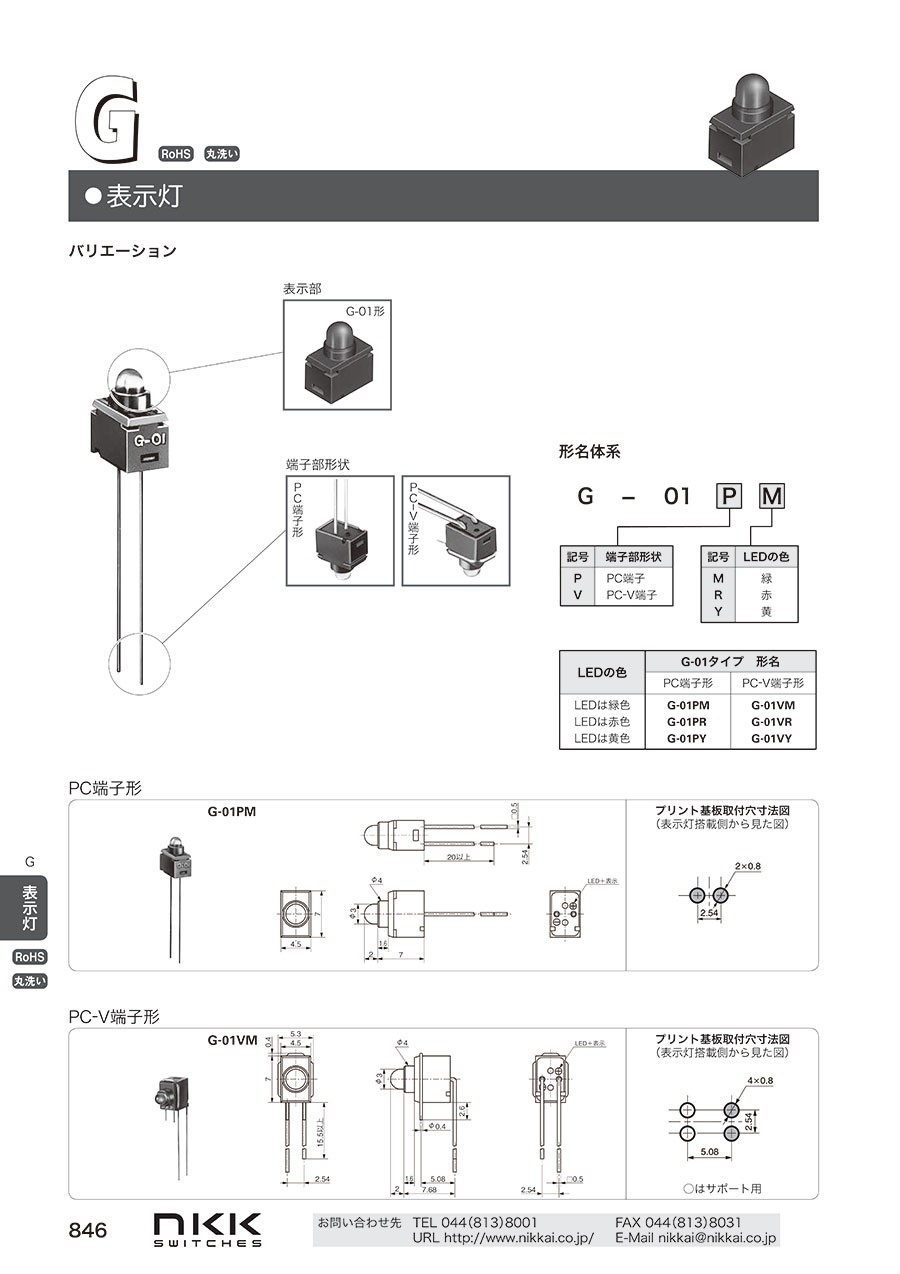

カタログ (見開き版)
